细川微米BV混合设备封闭尺寸结构设计

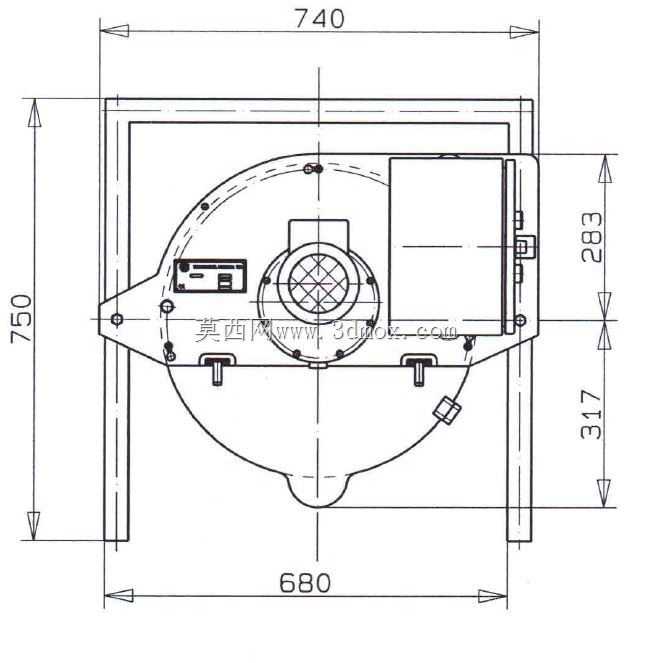

　　在粉体加工、精细化工、食品添加剂、医药原料制备等对混合均匀度有严苛要求的生产场景中，微米级粉体混合设备的选型与结构设计，直接决定最终产品的批次稳定性与性能表现。这款细川结构的微米BV混合设备，针对易团聚、粒径分布跨度大的粉体物料混合工况做了针对性结构优化，核心混合腔采用偏心回转搭配内部导流构件的设计逻辑，能够在低转速运行状态下实现粉体的三维对流、剪切与扩散混合，避免传统螺带混合设备对超细粉体的挤压团聚问题，同时降低混合过程中的物料温升，适配热敏性粉体的加工需求。从安装边界尺寸来看，设备主体的横向最大安装跨度为740mm，底部支撑的横向定位尺寸为680mm，纵向方向上，混合腔主体段高度为317mm，配套驱动侧的总突出高度为283mm，

　　整体安装 footprint 紧凑，能够适配现有车间的多层钢架布局、小型生产线的工位嵌入需求，不需要对原有厂房的预留安装空间做大规模改造。设备的进料口设置在混合腔顶部中心位置，采用快开式密封结构，能够对接上游的真空上料管路、人工投料站两种进料方式，出料口设置在混合腔底部最低点，搭配偏心式卸料阀，能够实现混合完成后物料的无残留排空，避免不同批次物料的交叉污染，满足多品种小批量的柔性生产需求。设计过程中，针对混合腔的回转轨迹做了全行程的干涉校验，驱动单元与混合腔主体的连接采用法兰直连结构，取消了传统的皮带传动环节，既减少了设备运行过程中的传动损耗，也降低了日常维护的备件更换频率，设备外壳的防护结构做了折边密封处理，

　　能够适配粉体车间的粉尘防爆环境要求，所有外露的连接紧固件均采用内六角沉头设计，避免粉尘在设备表面积累，方便日常的清洁消杀作业。在实际生产应用中，这款设备能够实现1000目以上超细粉体的均匀混合，混合变异系数可控制在3%以内，单批次混合周期控制在8-12分钟，相较于同容积的传统V型混合设备，混合效率提升40%以上，同时设备运行噪音控制在75分贝以内，不需要额外加装隔音防护设施。设备的支撑结构采用三点式定位设计，底部的三个安装支脚均设置了减震垫安装位，能够抵消设备回转过程中产生的偏心动载荷，避免运行过程中的震动传递到车间钢架结构上，支脚的安装孔位做了长圆孔设计，允许安装过程中存在±5mm的位置偏差，降低现场安装的对位难度。

　　驱动侧的电气控制单元采用集成式安装布局，所有接线端口均设置在设备侧面的接线盒内，能够快速对接车间的集中控制系统，实现混合时间、转速的远程参数调整，同时预留了状态反馈端口，能够接入生产线的MES系统，实现生产过程的参数追溯。针对部分有冷却需求的特殊物料混合场景，混合腔的夹套结构预留了介质进出口，能够通入冷却水或者导热油，实现混合过程中的温度精准控制，夹套的流道采用螺旋环绕设计，保证腔体内壁的温度均匀性，避免局部温度过高导致的物料变性。设备的检修口设置在混合腔侧面，采用快开式压环结构，不需要借助大型工具即可完成开盖操作，方便定期检查内部导流构件的磨损情况，更换易损密封件，大幅缩短设备的停机维护时间。
