工业级双锥回转式粉体混料设备结构

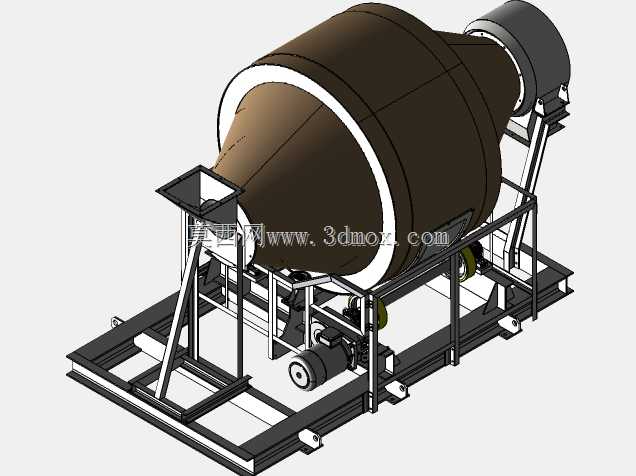

　　在粉体加工、颗粒物料均化的生产场景里，这类双锥结构的混料设备一直是固固混合、少量液固混合工序的核心选型，不同于螺带式、犁刀式混合机的强剪切搅拌逻辑，双锥回转的混合方式对物料晶型破坏极小，尤其适配食品添加剂、医药原料药、精细化工粉料、金属粉末这类对颗粒完整性有要求的混料工况，不会因为搅拌桨的高速切削造成物料破碎、温升超标等问题。从结构设计逻辑来看，整个设备的核心混合腔体采用两端锥段中间直段的焊接结构，锥段的锥角经过反复核算，控制在物料安息角以内，保证回转过程中筒内物料能沿着锥壁自然滑移，不会出现物料粘壁、死角积料的情况，进料口设置在锥段端部的人孔位置，既可以满足人工投料、真空上料的对接需求，

　　也能在混合完成后通过筒体回转将出料口对准下方接料位置，依靠重力实现完全卸料，没有残留余料，减少批次间的交叉污染风险。设备的支撑框架采用型钢焊接成型，底部预留了地脚螺栓安装孔，安装时需要保证两侧的回转支承座同轴度误差控制在0.1mm以内，避免回转过程中出现轴系卡滞、轴承偏磨的问题，传动侧布置了减速电机与链传动机构，将电机的高转速降低到筒体工作所需的回转速度，通常转速控制在6-15r/min区间，根据物料的流动性差异调整转速，流动性好的颗粒料可以适当提高转速，流动性差的超细粉料则需要降低转速，配合筒内加装的强制搅拌桨（如果有配置）实现快速均化。从安装边界来看，这类设备的整机占地尺寸需要结合筒体容积核算，

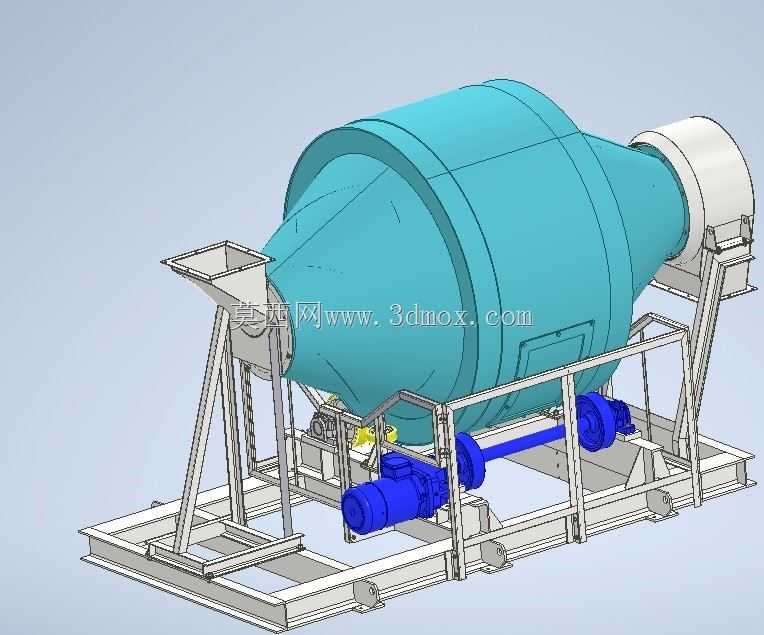

　　图中展示的规格在安装时需要预留筒体回转的安全空间，周边不能布置其他管线、设备，避免筒体回转过程中发生碰撞，进料端的上方需要预留投料操作空间，出料端的下方需要预留接料容器或者输送设备的安装高度，设备的电控系统通常就近布置在机架侧方，接线时需要做好回转部位的线缆防护，避免长期回转造成线缆磨损。在实际生产应用中，双锥混合器可以适配多种工况的混料需求，比如在粉末冶金行业，混合金属粉末与润滑剂时，低速回转的方式可以保证润滑剂均匀包覆在金属颗粒表面，不会出现局部团聚；在食品行业混合代餐粉、香辛料时，因为没有搅拌桨的卫生死角，设备清洁更加方便，符合食品生产的卫生要求；在化工行业混合阻燃剂、塑料助剂时，筒体可以加装夹套实现加热或者冷却，

　　满足特殊物料的混料温度要求。设计这类设备的三维结构时，需要重点校核回转筒体的焊接强度，尤其是锥段与直段的连接环缝，要承受满料状态下的交变载荷，支撑轴的挠度计算也需要留足安全系数，避免长期运行出现轴弯曲变形，两侧的轴承选型要考虑径向载荷与少量轴向载荷的叠加，选用带座调心滚子轴承可以补偿少量的安装同轴度误差，降低安装调试的难度。传动部分的防护罩需要完全覆盖链轮、链条等运动部件，满足生产现场的安全防护要求，筒体上的人孔密封采用硅橡胶或者氟橡胶密封条，根据物料的腐蚀性选择合适的密封材质，保证混合过程中没有粉尘泄漏，符合车间的环保要求。不同于立式混合设备的高位进料要求，这类卧式回转的双锥混合器安装高度更低，车间不需要做太高的层高就能适配，对于老车间改造、层高受限的生产场景更加友好，设备的维护点也集中在两侧轴承、传动减速电机部分，日常巡检只需要定期加注润滑脂、检查链条张紧度即可，维护成本远低于结构复杂的强制式搅拌混合设备。
