可调式工业支撑承载构件结构设计

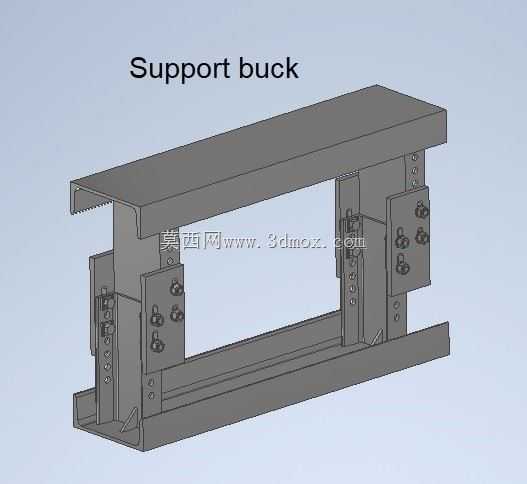

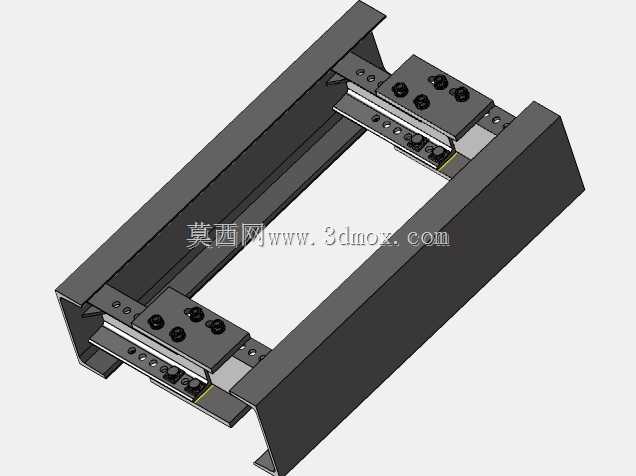

　　这款支撑构件的设计初衷，是解决工业现场多规格型材、模组类部件的临时或长期承载支撑需求，在生产线改造、设备临时架设、工装夹具搭建、重型部件装配对位等场景中都能适配使用。从结构组成来看，整体采用上下平行的C型槽钢结构作为主承载梁，上下梁之间通过两组对称布置的立式安装板实现连接，每块安装板上都预留了多组等距排布的螺栓安装孔位，配合侧面的锁紧螺栓组件，可以根据实际需要的支撑高度，在一定范围内灵活调整上下梁的间距，不需要额外加工定制不同高度的支撑块，大幅减少现场适配的加工工作量。上下主梁的C型槽内侧都加工有锯齿状防滑咬合结构，当被支撑部件放置在梁体上后，配合压块锁紧时，锯齿结构可以嵌入被支撑件的接触面，避免支撑过程中出现横向滑移，

　　尤其适配表面带有一定粗糙度的钢结构件、铝型材框架类部件的支撑作业。侧面的锁紧组件采用六角头螺栓配合加厚平垫的组合，螺栓强度等级选用8.8级，能够在支撑额定负载时提供足够的锁紧力，不会因为长期承载出现螺栓松动、支撑高度偏移的问题。立式安装板与上下梁的连接采用嵌入式配合结构，安装板的侧边嵌入C型梁的槽道内，调整高度时可以沿着槽道顺畅滑动，对位到目标孔位后穿入螺栓锁紧即可，整个调整过程不需要复杂的工装辅助，两名现场作业人员配合即可完成高度调整与锁紧作业。从安装边界来看，该支撑构件的最小收缩高度可以适配低矮空间内的部件承托，最大伸展高度能够覆盖多数工业现场中型部件的支撑高度需求，整体宽度方向的尺寸经过优化，既保证了足够的支撑接触面积，

　　避免被支撑件出现倾翻风险，又不会占用过多的安装空间，在狭窄的设备间隙内也可以布置使用。在实际应用中，这类支撑构件既可以成对使用，承托长条形的型材、管线桥架、临时铺设的作业平台板，也可以多组组合使用，支撑大尺寸的设备模组、待装配的大型结构件，在设备检修场景中，还可以作为临时安全支撑，托举被顶升的设备部件，防止顶升装置失效出现部件坠落的安全风险。设计过程中对整体受力做了有限元校核，上下主梁的截面厚度经过优化，在保证额定承载能力的前提下尽可能降低构件自身重量，方便现场搬运与移位，所有棱角位置都做了倒角处理，避免搬运和安装过程中划伤作业人员。安装板上的孔位间距按照通用模数设置，和市面上常见的铝型材孔位、型钢安装孔位具备一定的兼容性，

　　部分场景下可以直接和现有型材框架通过螺栓连接，不需要额外打孔加工。构件整体采用金属材质焊接后做表面防锈处理，能够适应车间内的常规作业环境，不会因为少量的油污、切削液溅落出现过早锈蚀，延长现场使用寿命。和传统的固定式支撑块相比，这款可调支撑构件不需要针对每个支撑高度单独加工备件，现场适配性更强，重复利用率更高，能够大幅降低工装备件的存储成本与加工成本，在多品种小批量的生产车间、设备运维现场、工装搭建场景中都具备很高的实用价值。在对位精度要求较高的装配场景中，调整高度时可以通过增减不同厚度的调整垫片配合螺栓锁紧，实现毫米级的高度微调，满足精密部件装配时的支撑高度精度要求，支撑完成后如果需要移位，只需要松开侧面的锁紧螺栓，即可将构件拆解为几个独立部件，方便转运到其他作业区域重复使用。
