MuconED12虹膜式粉体流量控制阀结构

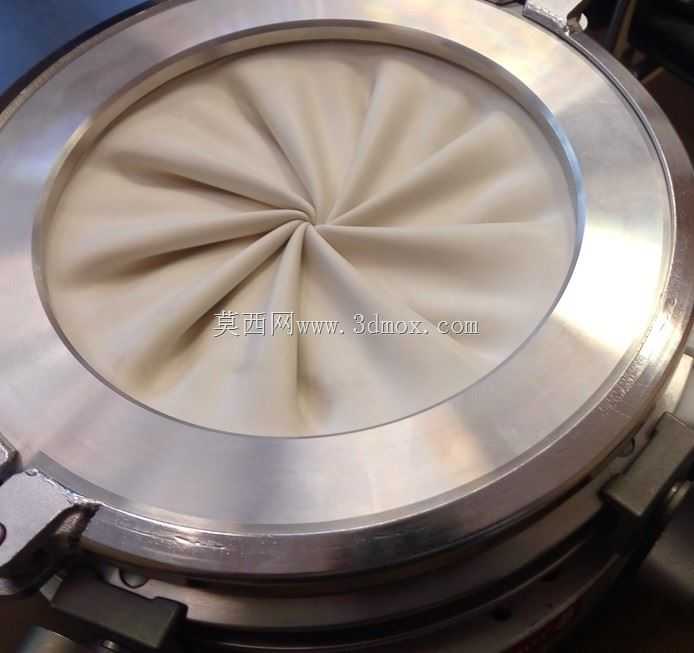

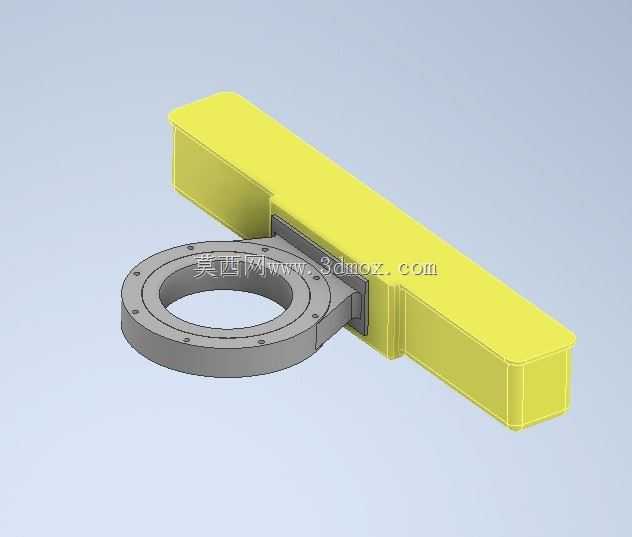

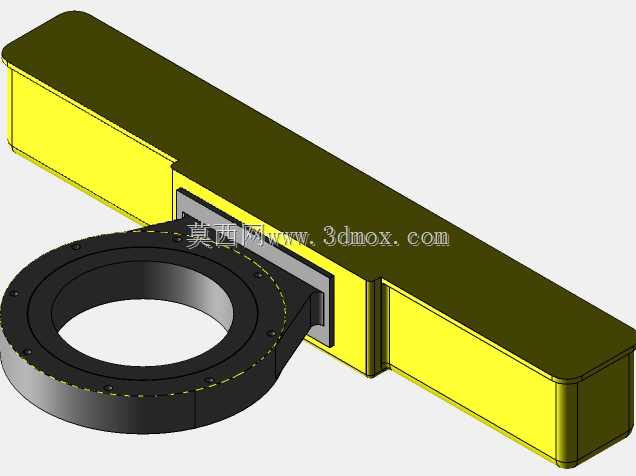

　　这类虹膜阀在粉体加工产线里的应用场景非常明确，主要用在食品、医药、精细化工行业的料仓、投料站、输送管线的出料端，做粉体物料的截流与流量调节，相比传统的闸板阀、蝶阀，它的核心优势是启闭过程中不会卡滞粉料，也不会对易结块、易碎的颗粒物料造成挤压破损，尤其适合对卫生等级要求高、不允许物料残留的生产工况。从结构设计来看，这款ED12规格的虹膜阀采用了环形金属法兰作为主体承载框架，内置柔性耐磨隔膜，多组联动的瓣片沿径向同步收拢或展开，带动隔膜形成中心孔径连续可调的出料通道，完全开启时通道和上下游管线通径完全一致，没有缩径结构，不会出现物料架桥、堵料的问题，全关闭时隔膜中心完全收拢密封，能做到零泄漏截料，不会出现细粉从缝隙漏料的情况。

　　设计思路上，这款阀没有采用传统阀门的刚性密封副，而是用柔性隔膜作为截流元件，一方面是避免刚性部件夹碎物料，比如食品行业的坚果颗粒、医药行业的结晶颗粒，刚性阀瓣闭合时很容易把颗粒夹碎产生不合格品，柔性隔膜在收拢时是均匀向中心聚拢，不会对物料产生剪切挤压；另一方面柔性隔膜的材质通常选用符合食品接触标准的耐磨聚氨酯或者硅胶，表面光滑无死角，清洁的时候可以直接冲洗，没有卫生死角，满足CIP清洗的要求，非常适合洁净生产区域使用。从安装边界来看，这款阀的两端采用标准法兰连接结构，和同通径的粉体管线法兰尺寸完全匹配，安装时不需要额外做变径转接，整体轴向厚度比同通径的蝶阀、闸阀更薄，能节省竖直安装空间，尤其是在料仓底部出料口位置，

　　竖直方向的安装空间往往比较紧张，薄型的阀体结构可以降低料仓的整体安装高度，减少厂房空间占用。实际使用的时候，这款阀可以通过手动、气动或者电动执行器驱动，调节中心孔径的大小来控制出料流量，比如在粉体包装工位，可以根据包装秤的反馈信号实时调节阀门开度，实现精准喂料，避免物料冲量过大导致包装重量超差；在多组份配料工位，不同物料的出料速度可以通过阀门开度灵活匹配，不需要更换不同通径的出料口。和传统的星形卸料阀相比，虹膜阀没有转动的叶轮部件，不会出现叶轮卡料、磨损漏粉的问题，维护的时候只需要定期检查柔性隔膜的磨损情况，更换隔膜不需要把整个阀体从管线上拆下来，松开法兰压圈就可以快速更换隔膜，维护成本非常低。在重力落料的输送场景里，

　　这款阀的流道完全通畅，没有任何突出的部件阻挡物料，哪怕是流动性比较差的粘性粉体，也不会在阀体内壁粘附积料，避免了长期使用后积料发霉、交叉污染的问题，这也是它在食品医药行业被广泛使用的核心原因。设计这款三维结构的时候，需要重点考虑联动瓣片的运动轨迹一致性，所有瓣片必须同步沿径向移动，不能出现偏移，否则会导致隔膜收拢不均匀，出现密封不严或者隔膜局部过度磨损的问题；另外法兰的密封面平面度需要控制在合理公差范围内，避免安装后出现法兰处漏粉的问题；柔性隔膜的固定压圈需要均匀压紧，保证隔膜在反复伸缩过程中不会出现移位、脱落的情况。实际选型的时候，需要根据上下游管线的通径匹配对应的阀门规格，同时根据物料的磨琢性选择对应材质的隔膜，比如磨琢性强的化工粉体需要选用加厚的耐磨聚氨酯隔膜，食品接触场景需要选用符合FDA认证的硅胶隔膜，有防爆要求的场景可以选用气动执行器搭配防爆电磁阀，满足厂区的防爆安全要求。
