线轴辊道输送线结构设计

　　该辊道输送设备主要面向成卷线轴、盘状物料及规则箱体在车间内部的水平转运场景，常见于线缆加工、纺织原料周转、包装仓储、装配流水线衔接等工况。设备以密集平行布置的辊筒作为承载与输送界面，物料放置于辊面后，可依靠动力驱动实现连续输送，也可在无动力段通过人工推移完成工位间流转，适合输送底面平整、刚性较好的托盘、线轴托架或成卷物料承载盘。

　　从结构组成看，设备主体由辊筒组件、两侧机架梁、端部传动部件、支撑腿架、横向加强撑及可调地脚等部分构成。辊筒沿输送方向等距排列，辊间距根据被输送线轴或托盘的最小支撑尺寸确定，确保物料在任意位置至少由多根辊筒同时支撑，避免卡滞或倾覆。辊筒端部通过轴承座安装在机架侧梁上，转动阻力小，维护时可单根拆卸更换。机架侧梁采用型材与板材组合形式，既保证整体直线度，又为辊筒轴端、驱动链或传动带提供安装基准。

　　驱动布置上，这类辊道线可根据输送长度、负载重量和节拍要求选择单端集中驱动或分段驱动。动力经电机减速机、链条、多楔带或同步带传递至各辊筒，使辊面获得稳定线速度。对于线轴类物料，输送过程中重点控制辊面平行度和运行速度，防止盘卷物料因偏载产生跑偏、旋转或轴向窜动。若需实现停止、定位、移栽或与其他设备交接，可在机架内部增设阻挡器、顶升平移、减速检测位等机构，本模型所呈现的主体框架为后续功能扩展预留了安装空间。

　　支撑结构采用独立支腿与横撑连接形式，支腿沿输送方向分段布置，底部设置可调脚垫，用于补偿地面不平并调整机架水平高度。机架高度通常结合人工操作高度、上下游设备接驳高度以及线轴上线方式确定；输送宽度则由最大线轴盘径或托盘外形尺寸决定，并在两侧保留必要安全间隙。安装时需先固定支腿位置，再校正两侧梁的平行度、辊筒轴线与输送方向的垂直度，以及整机纵向水平度，这些几何精度直接影响物料跑偏量和辊筒寿命。

　　设计思路上，该设备强调承载刚性、输送稳定性与现场可维护性。辊筒数量较多，单件重量相对可控，便于制造、运输和装配；侧梁采用连续长结构，可承受满负载工况下的弯曲载荷；支腿与横撑形成稳定框架，减少设备运行中的振动。对于较重线轴，还需校核辊筒轴径、轴承载荷、机架挠度以及驱动功率；对于轻载工况，则可通过减小辊筒直径、缩短支腿间距或简化护罩来控制成本。

　　在实际布局中，该辊道线可单独作为缓冲暂存段使用，也可多段拼接成长距离输送系统。其直线输送结构便于与生产设备、缠绕包装工位、自动仓储入口及叉车上下料点对接。物料在辊道上的运动轨迹明确，定位重复性较好，适合纳入自动化生产线。维护方面，日常需关注辊筒转动是否灵活、链传动张紧是否合适、轴承有无异响、机架连接螺栓是否松动，并保持辊面清洁，避免线屑、灰尘或包装物缠绕辊端。

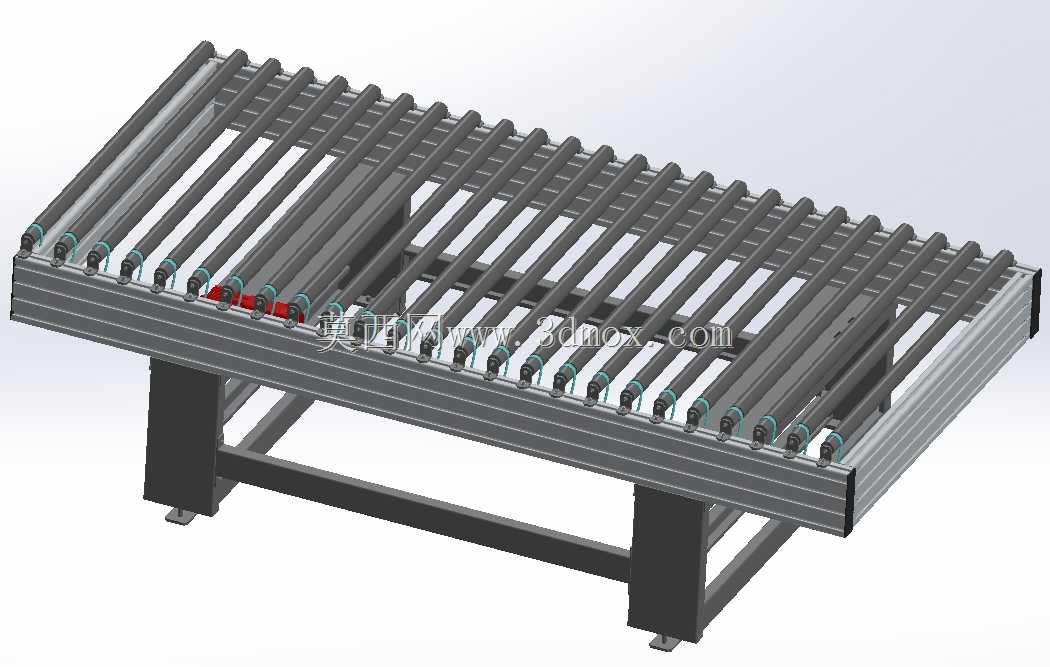

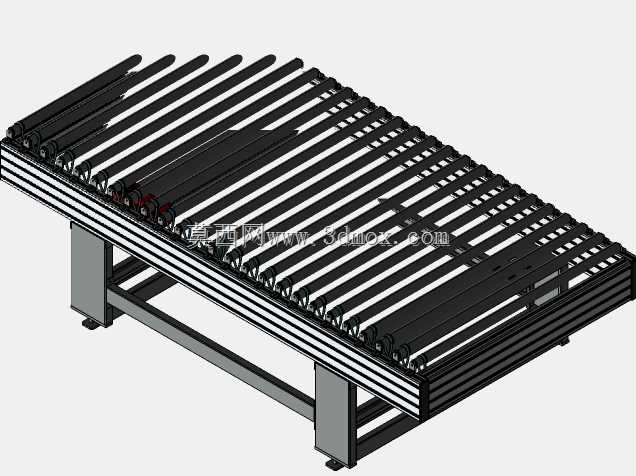

　　三维建模时，整机按实际装配关系划分为辊筒、侧梁、支腿、横撑、端板、紧固件和地脚等模块，能够直观表达设备的空间占位、安装边界和部件层级。模型可用于方案评审、干涉检查、输送节拍分析、非标改型设计以及与厂区布局模型的协同布置，对辊道输送线的选型、设计和出图具有直接参考价值。
