棒料输送辊道摆动导向机构

　　这套结构面向长棒料在辊道输送过程中的姿态修正需求，常见于轧钢车间、棒材精整线和连续输送工位。工件在水平辊面上前进时，受来料弯曲、辊面磨损或侧向推力影响，容易偏离输送中心线；摆动导向机构通过可开合的侧向导引与压送动作，把棒料约束在既定通道内，避免刮蹭、跑偏和堆钢。

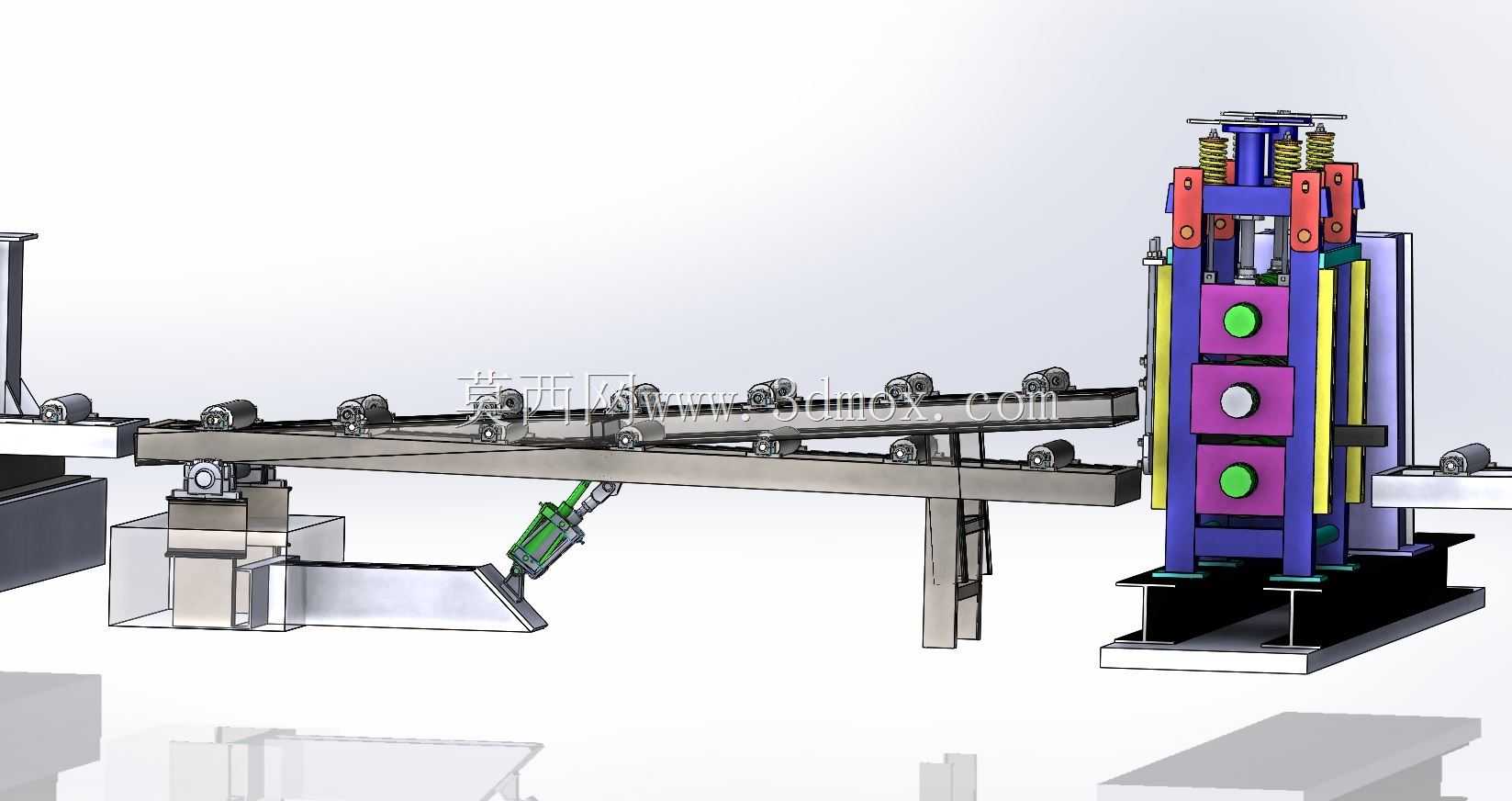

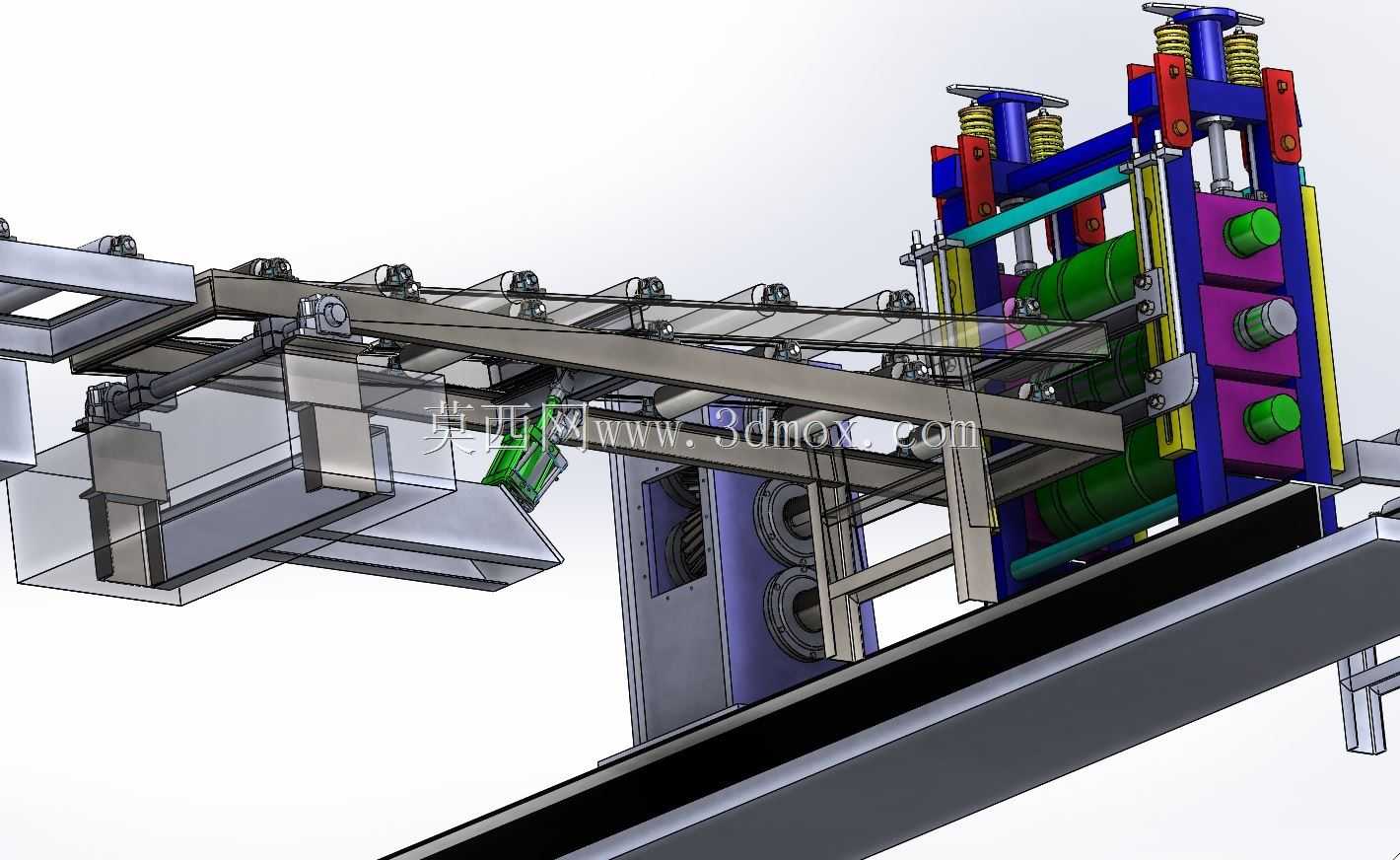

　　从模型可见，主体由长距离输送辊道、侧向摆动架、多组绿色辊轮、彩色立式安装板、弹簧缓冲组件以及底部支撑梁构成。辊道部分采用分段框架，辊子沿输送方向排布，承担棒料的直线承载与前进运动。右侧立式模组为功能核心，上下布置的辊轮形成夹持或导向边界，当棒料通过时，摆动架绕铰接位置产生有限角度运动，使导向轮贴合棒料侧面或上下面，完成柔性对中。

　　设计上没有采用刚性固定挡板，而是引入弹簧和可调连接结构。弹簧位于立式模组顶部，能够吸收棒料通过时的冲击载荷，使辊轮在接触不规则表面后保持稳定压紧力。彩色板件不仅用于区分安装层级，也体现了模块化装配思路：侧板、立板、轴承座、辊轴和限位件分层布置，便于在三维环境中检查装配间隙、运动包络和检修空间。

　　辊轮的布置重点考虑接触状态。多组辊轮沿高度方向错开，可适应不同直径棒料通过；轮体采用回转接触方式，把棒料与导向件之间的滑动摩擦转化为滚动摩擦，降低表面划伤风险。摆动架与固定机架之间的铰接点需要具备足够刚度，同时保证转动灵活，因此轴销、衬套和支座的同轴度在建模时应作为关键约束检查。

　　安装边界方面，长辊道沿生产线方向延伸，底部由型钢梁和支腿承载，适合固定在混凝土基础或钢制平台上。立式摆动模组位于辊道一侧或两侧，其高度需与棒料中心高、辊面标高和前后设备接口匹配。设计时应预留辊轮更换空间、弹簧调节行程以及气缸或其他驱动元件的安装位置；若现场采用自动开合，还需在摆动臂附近校核驱动力臂、铰接强度和极限摆角。

　　从运动逻辑看，棒料进入机构前可保持自由输送状态，接近导向区时摆动架带动辊轮靠拢，使棒料在通过时棒的位置被连续修正。辊子本身负责输送，摆动轮负责限位与导向，二者运动相互独立又在同一工位协同工作。该思路适合长轴、圆钢、钢管和类似条状工件的连续生产场景。

　　结构建模时需重点关注三类关系：一是辊道中心线与摆动轮工作面的平行度，避免局部点接触造成磨损；二是弹簧压缩量与摆动行程的匹配，防止过压紧导致棒料卡滞；三是机架在侧向载荷下的变形，尤其是立板与底梁连接区域，应通过加强筋或加厚板件提高刚性。

　　整体外形呈长条布置，功能段集中在辊道中后段，周边需要留出操作与维护通道。辊轮、轴承、铰接销和弹簧属于易损耗或需调节部分，结构上应尽量做成可拆模块。对于设备选型和结构设计人员而言，该模型可用于分析棒料通过时的摆动轨迹、导向轮受力、机架布局以及生产线接口关系，也可作为轧钢辅机、输送对中装置和柔性夹持导向机构的方案参考。
