辊道输送移载小车三维结构设计

　　该辊道输送移载小车主要面向车间内部工序间的托盘、工装板、箱体或带刚性底面工件的短距离转运与对接场景，常见于自动化产线旁的缓存工位、装配线上下料端、仓储辊道线与人工搬运区域之间。它不是单纯依靠台面承载静止物料的普通平板车，而是在台面上集成多组平行辊子，使工件能够沿辊道方向被推入、拉出或与固定辊道线进行高度对接，从而降低人工搬抬强度，提高工位之间物料切换的连续性。

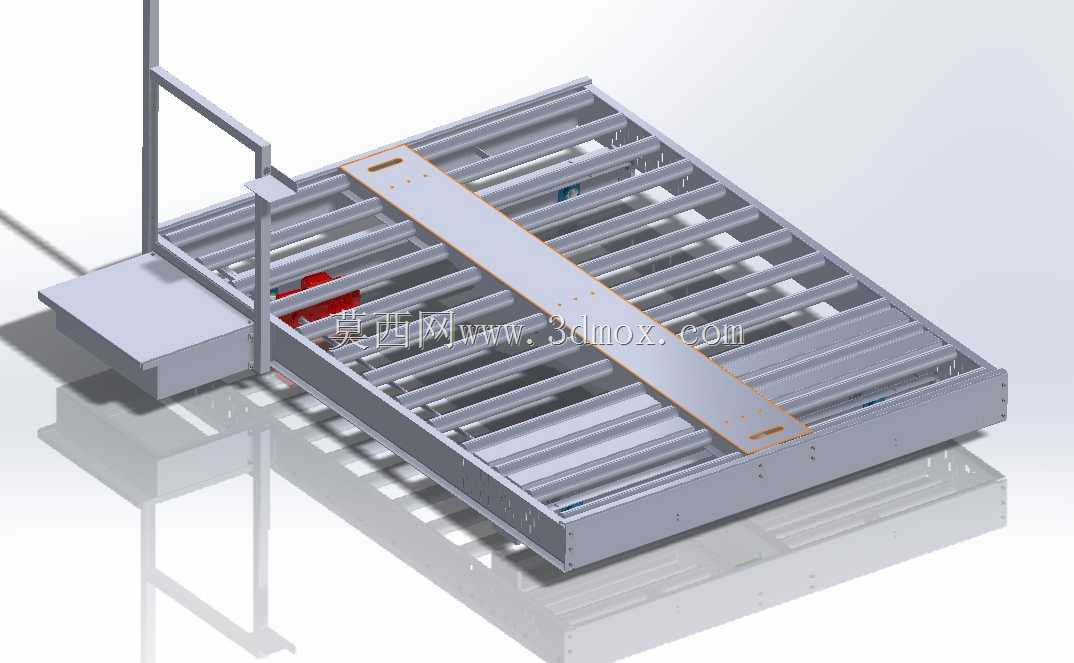

　　从结构组成看，设备主体由焊接框架、辊子阵列、侧向限位、端部过渡件、推移扶手、底部行走轮组及局部安装座构成。台面采用矩形钢管或折弯钢板拼焊成框架，框架四周设置边梁，内部按辊子间距布置支撑梁。辊子沿输送方向等距排列，两端通过轴承座或轴用挡圈固定在侧梁上，辊面高出框架上平面，形成连续滚动支撑面。这样的布置使工件在台面上移动时，接触形式由滑动摩擦转变为滚动摩擦，操作人员只需克服较小阻力即可推动较重托盘。

　　辊道框架的长宽方向需要根据现场流转工件的最大外形确定。宽度方向应保证托盘两侧均有足够支承，避免工件仅压在少数辊子上造成偏载；长度方向则应覆盖工件进入小车后的稳定接触区域，通常至少让多根辊子同时承托工件底面。对于带支腿或底部非连续平面的物料，不能直接使用辊面输送，需要配合标准托盘或工装板，使载荷能够均匀传递到相邻辊子上。模型中台面中部设置有横向加强板或定位构件，这类结构可提高框架抗扭刚度，也可作为工件到位后的阻挡、检测或夹紧安装基准。

　　小车一侧设置立式扶手，扶手由立柱和横向握杆组成，位置偏向车体端部，便于人员在侧向牵引或转向时施力。扶手并不承担主要载荷，其根部需要与底架可靠焊接或螺栓连接，避免频繁推拉后出现晃动。底部行走部分承担整车移动功能，轮组通常布置在框架四角附近，靠近载荷投影范围，以减小台面在受载时的翘曲趋势。若用于固定路线对接，可在车体侧面或底部增加导向轮、定位块或止退结构，使小车停靠到辊道线端部时能够快速对齐，防止辊面之间出现明显错位。

　　在实际使用中，小车与固定辊道线对接时，高度一致性非常关键。台面辊道上母线应与线体辊道上母线尽量保持同一水平面，高差过大会造成托盘冲击、卡滞或工件前倾。若地面存在坡度或轮径磨损，设计时应考虑垫片调整、螺栓腰形孔或可调支脚，以便现场校准对接高度。小车进入对接位后，还应设置刹车或限位装置，防止人员推送工件时车体后退。对于需要与链条机、顶升移栽机或自动立体库交接的场合，辊道端部应预留传感器、阻挡器和气动元件的安装空间。

　　辊子间距的选取取决于被输送物底部刚度和单件重量。间距过大时，托盘经过两辊之间会产生明显挠度，运行中出现上下起伏；间距过小则会增加辊子数量、成本和转动阻力。工程布置中通常保证最小托盘下方始终有三根以上辊子同时接触，重载条件下还需校核辊子轴的弯曲变形和轴承承载能力。辊子直径、壁厚和轴径应根据载荷、冲击情况及输送频率确定，不能只按外形排列。框架下部应保留检修空间，便于更换个别辊子、清理切屑或处理卡入异物。

　　该类小车的设计思路在于把“移动承载”和“辊道输送”两种功能合并在同一台设备上。固定辊道线适合连续、定向的物料流动，但覆盖范围受限；普通手推车适合灵活转运，却不便与辊道线直接交接。辊道输送小车通过带辊面的活动平台，在两者之间起到缓冲和衔接作用。工件可以从固定辊道直接推到小车上，由人员转运至另一工位后再推到目标辊道上，整个过程不需要叉车或吊装设备，适合中等重量、节拍稳定、通道较窄的生产环境。

　　外形边界方面，车体最大宽度除满足工件放置外，还应考虑车间通道、转弯半径和人员操作空间。扶手高度一般取人体便于施力的范围，立柱外侧不应超出工件过多，避免在狭窄通道中形成干涉。底部轮组应尽量靠近车体外缘以提高稳定性，但轮轴、脚轮支架和紧固件不得低于安全离地高度，防止经过轨道、地坪缝或门槛时磕碰。台面端部可设置倒角或导入板，使托盘从固定线体进入小车时具有导向作用。

　　建模时应重点表达焊接框架的梁系关系、辊子装配位置、轴承座固定方式、扶手连接节点、脚轮安装板以及台面加强结构。框架零件不宜只做外观薄片，需体现板厚、型材截面和螺栓连接位置；辊子应按阵列关系布置，并保留端部轴向固定细节；脚轮安装区应体现补强板，因为推动和制动时该处会承受反复冲击。对于后续工程出图，还需在三维结构中进一步明确辊子中心高、台面有效宽度、外轮廓尺寸、扶手位置、轮距和对接基准面，以便现场安装与选型校核。
