砖坯旋转输送换向生产线设备结构

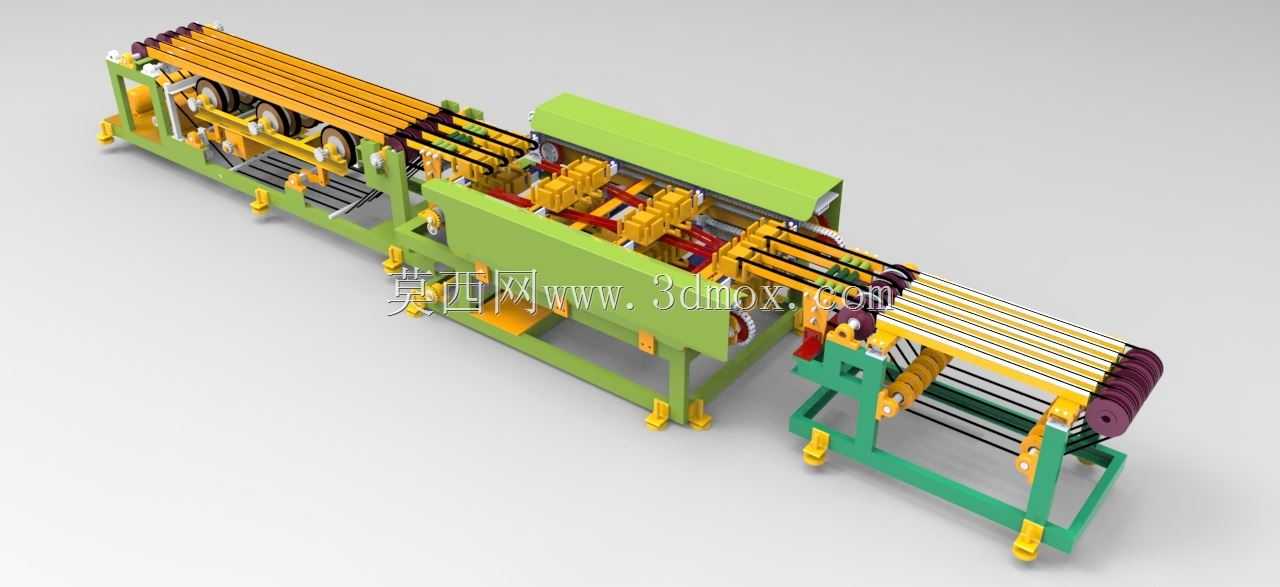

　　该套设备面向烧结砖、蒸压砖及砌块生产线中的砖坯姿态调整工序，布置在切坯工序之后、编组或码坯工序之前，核心作用是将连续输送中的砖坯组按工艺要求完成90度换向，使后续码坯夹具能够按预定排列方式抓取砖坯，避免砖坯长向与码垛方向不一致造成的层间错位、夹取干涉和坯体边角损伤。设备整体采用长条形贯通式布局，进料端设置多根平行输送辊，辊面沿砖坯前进方向排布，承接前道切坯机送出的成组砖坯；中部为旋转换向核心段，外部设置封闭式防护罩，内部集成夹持定位、旋转驱动和托举机构；出料端同样配置多根平行输送辊，将完成转向的砖坯组平稳送出，两端辊道的中心线保持同轴布置，便于与车间现有输送线对接。

　　从结构设计思路来看，设备没有采用复杂的多轴机械手方案，而是以连续输送为基础，在砖坯通过固定工位时完成姿态变换，这样能够匹配砖厂生产线连续、大流量的运行特点。进料段辊道由多组带轮和同步带驱动，辊子间距依据砖坯底部支撑宽度确定，既保证砖坯在输送过程中不会因支撑跨距过大产生下垂，也控制了辊子数量和转动惯量。机架主体采用型钢焊接框架，支腿下方设置可调地脚，安装时可根据车间地面平整度调整整机水平，同时吸收运行过程中的轻微振动。设备两侧布置传动轮、张紧轮和导向件，动力传递路径清晰，维护人员可从外侧观察皮带运行状态并进行张紧调整。

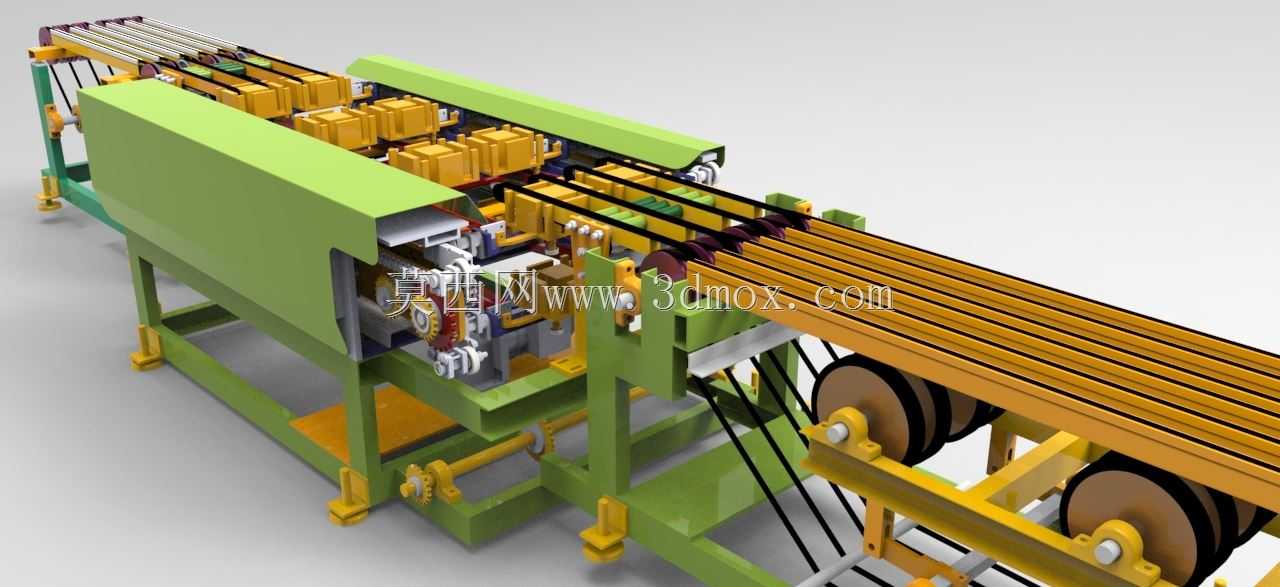

　　中部换向段是整机设计的重点。砖坯进入该区域后，先由侧向定位机构约束横向位置，使砖坯组相对旋转中心保持确定的位置关系；随后托举机构将砖坯组与输送面分离，减少旋转时砖坯与辊面之间的摩擦。旋转部件带动砖坯组完成设定角度转动，转动过程中砖坯组四周由限位结构保持整齐，防止多块砖坯之间发生相对滑移。换向动作完成后，托举机构下降，砖坯组重新落回输送辊面，并由出料段送出。防护罩将旋转和传动区域与操作人员隔开，同时保留检修开口，兼顾安全防护与日常维护。

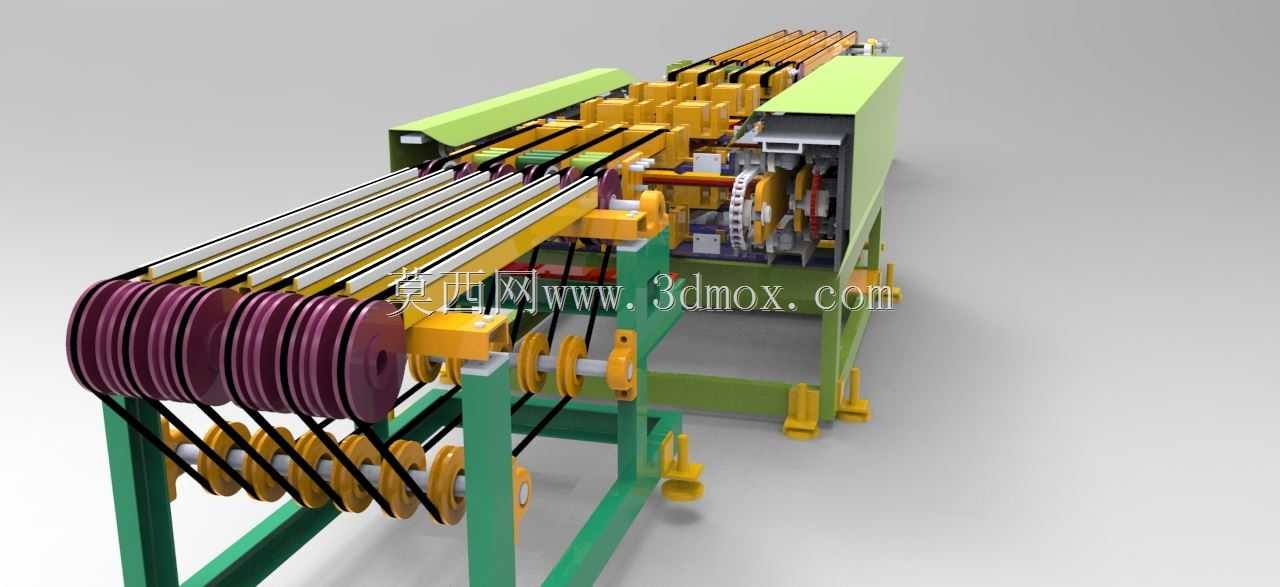

　　出料端机架相对进料端略低并形成独立支撑段，辊道末端设置带轮组，多根辊子通过传动件同步运转，保证砖坯组离开换向段后速度稳定。端部的深色轮系为皮带张紧和传动换向部件，安装在机架侧板外侧，便于更换易损件。整机颜色分区明确，固定防护壳体、机架和功能机构采用不同涂装，现场安装时可快速识别传动区、防护区和工件通过区。

　　在安装边界方面，设备沿砖坯输送方向呈长线布置，左右两侧需要预留传动部件检修空间，尤其是皮带张紧端和旋转驱动位置，应保证人员能够接近调整；进料端与切坯设备之间宜设置短距离过渡辊道，出料端与码坯机输入辊道之间需保证高度和输送速度匹配。设备基础不需要特殊深坑，采用平整混凝土地面和可调地脚即可满足安装要求，但换向工位下方应保证足够的支撑刚度，避免托举和旋转时框架产生明显变形。气路、电路和驱动元件宜沿机架侧面集中布置，减少管线跨越工件通道。

　　从建模角度看，整套结构将辊道输送、同步带传动、机架焊接、旋转托举、防护壳体和地脚支撑完整表达，各部件之间的装配关系明确，适合用于建材机械方案展示、生产线布局校核以及非标输送换向设备的结构参考。
