太阳能屋面固定用六角法兰自攻螺钉

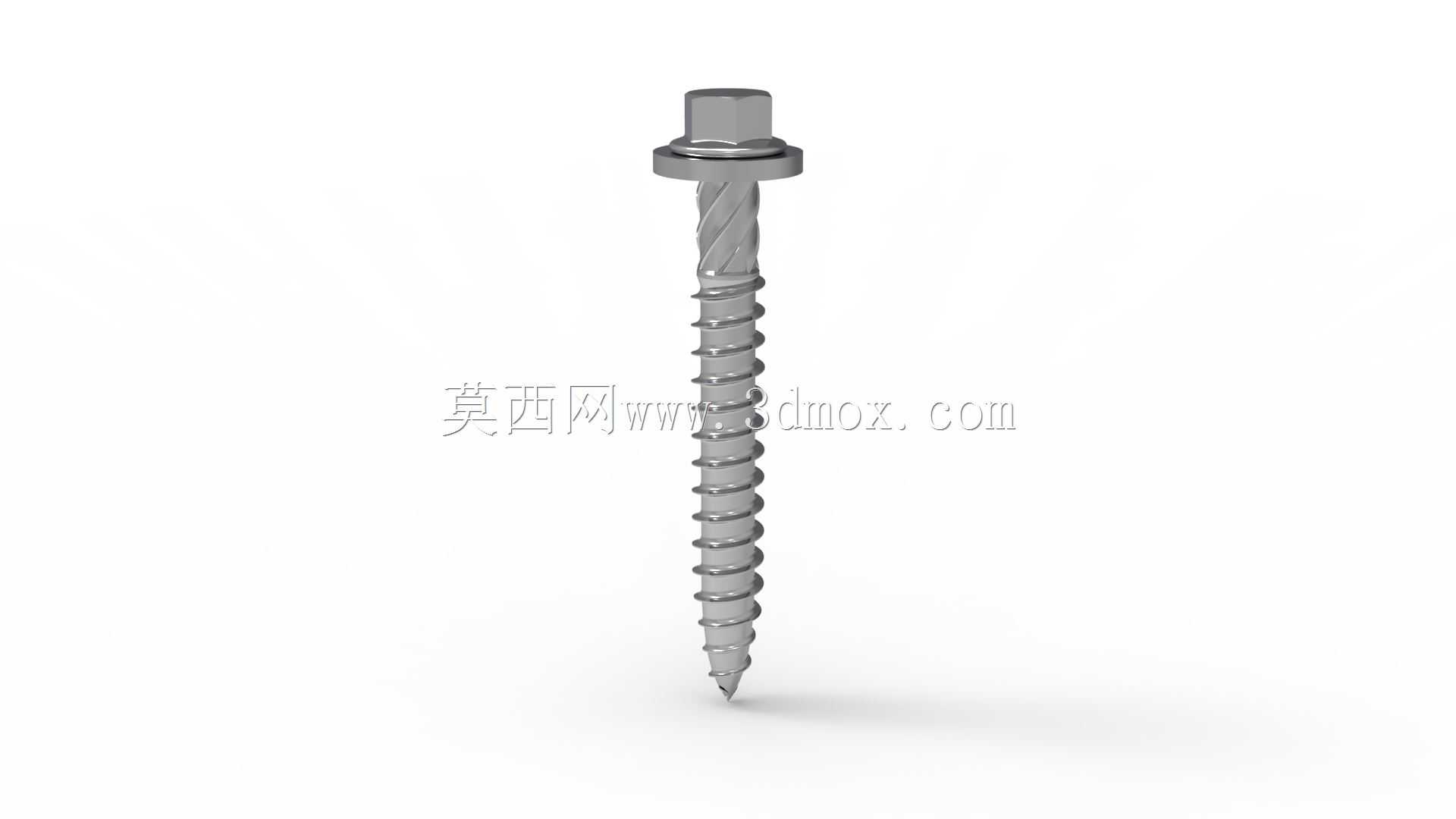

　　在分布式光伏屋面系统中，导轨、压块与檩条之间的连接看似只是一颗小螺钉，却直接决定整套支架在风吸、风压、温度循环和长期振动下的可靠性。该模型表现的是一种用于木质或金属太阳能安装系统的六角法兰自攻螺钉，重点还原了头部、法兰面、密封垫圈、螺杆螺纹和尖端攻入结构，适合在支架选型、节点校核和装配干涉检查时使用。

　　从实际工况看，屋面光伏支架的紧固件并不只承受静态压紧力。组件表面受风荷载后，导轨会把拉拔力和剪切力传递到连接点；金属屋面板在日照下热胀冷缩，木檩条又存在含水率变化和长期蠕变，因此螺钉需要同时具备攻入能力、夹持能力和防松密封能力。模型中六角头外侧留出标准扳手或套筒咬合空间，头部下方的法兰面扩大了与导轨孔位、压块或连接件的接触面积，能够降低局部压应力，避免薄壁件在拧紧时出现凹陷或孔边变形。

　　法兰面下方设置的垫圈是屋面外露节点的关键结构。工程应用中，该位置通常采用复合密封形式，金属垫圈提供承压骨架，弹性密封层贴合被连接件表面，使螺钉穿过屋面板、导轨或支架孔后形成防水界面。建模时垫圈与螺钉头保持同轴关系，外径明显大于螺杆直径，既可以覆盖预制孔间隙，也能在一定偏角安装时补偿不平整表面。对于需要长期暴露在紫外线、雨水和温差环境中的屋面节点，这种结构比普通平垫更能减少渗漏隐患。

　　螺杆部分采用自攻螺钉常用的全螺纹或近全螺纹布局，螺纹牙型连续延伸至靠近尖端区域。与机螺钉相比，自攻螺钉不需要在木檩条或薄钢檩条上预先加工完整内螺纹，攻入过程中由螺杆自身形成配合螺纹，从而减少现场工序。模型中螺纹沿杆身螺旋上升，牙顶与牙底过渡清晰，能够在三维装配中直观反映螺钉与孔位、型材壁厚之间的空间关系。尖端收窄并带有攻入导向，使起钻时更容易对中，降低歪斜入钉导致的孔位扩大和密封失效风险。

　　设计这类螺钉时，需要先明确被连接基材。木质檩条场景下，螺钉依靠较深螺纹获得握钉力，螺纹旋入长度应足够，避免只固定在表层木材中；金属檩条或薄壁型钢场景下，则要控制底孔直径、攻入角度和拧紧扭矩，既要形成有效螺纹咬合，又不能因过度拧紧造成法兰面压溃或垫圈失弹。模型虽然未标注具体规格，但从外形比例可看出头部高度、法兰直径、杆长和螺纹段之间的关系，适合作为节点示意、装配培训和干涉检查的基础件。

　　安装边界方面，螺钉轴线应尽量与被固定面垂直。若通过导轨长圆孔连接，需要确认法兰外径能够覆盖孔边，避免拧紧后压紧面落在孔内；若与压块配合，则要保证六角头与压块沉台或避让槽之间留有套筒操作空间。螺杆穿过的各层材料总厚度决定最小旋入深度，尖端穿出基材背面的长度也需要评估，尤其在金属屋面板下方有防水垫层或保温层时，不能让无约束尖端破坏下层构造。

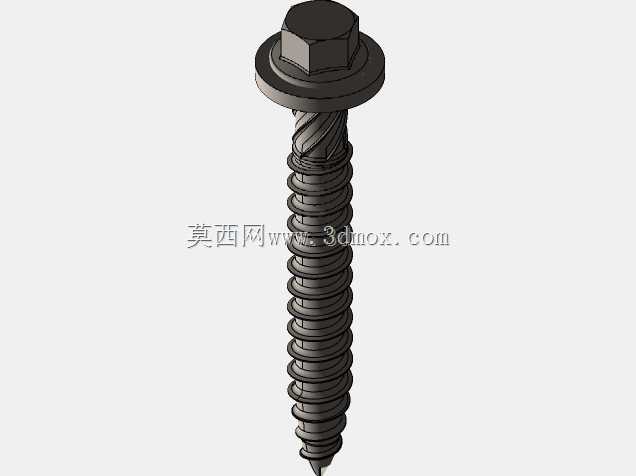

　　从建模表达来看，该作品把头部、法兰、垫圈、光杆过渡区、连续螺纹和自攻尖端作为一个完整紧固件呈现，螺纹不是简单贴图，而是具有螺旋实体特征，能够在剖切、爆炸视图和装配剖面中展示真实咬合状态。对于结构设计人员，它可用于屋面光伏支架节点的连接逻辑表达；对于设备选型人员，可借此核对螺钉头高、法兰覆盖范围和垫圈密封位置；对于三维建模从业者，也可作为螺纹类标准件建模、装配约束和工程图表达的参考对象。

　　在整套太阳能安装系统中，这类螺钉虽然尺寸不大，却承担着把导轨、连接件和屋面基材连成受力整体的作用。其外形设计围绕快速攻入、稳定夹持、分散压紧力和防水密封展开，既适应木质基材的握钉需求，也兼顾薄壁金属构件的装配特点。通过三维模型提前确认头部避让、螺纹旋入深度、垫圈压合范围和相邻型材间隙，可以在实际施工前发现节点干涉与安装风险，使屋面光伏固定方案更接近工程现场的真实装配条件。
