可调焊接式防滑管支撑工装结构设计

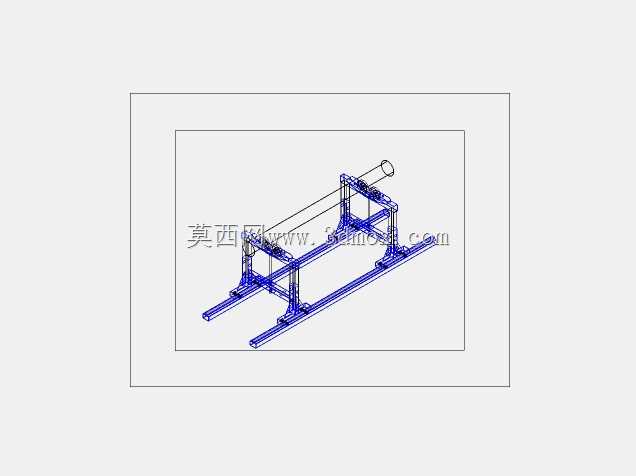

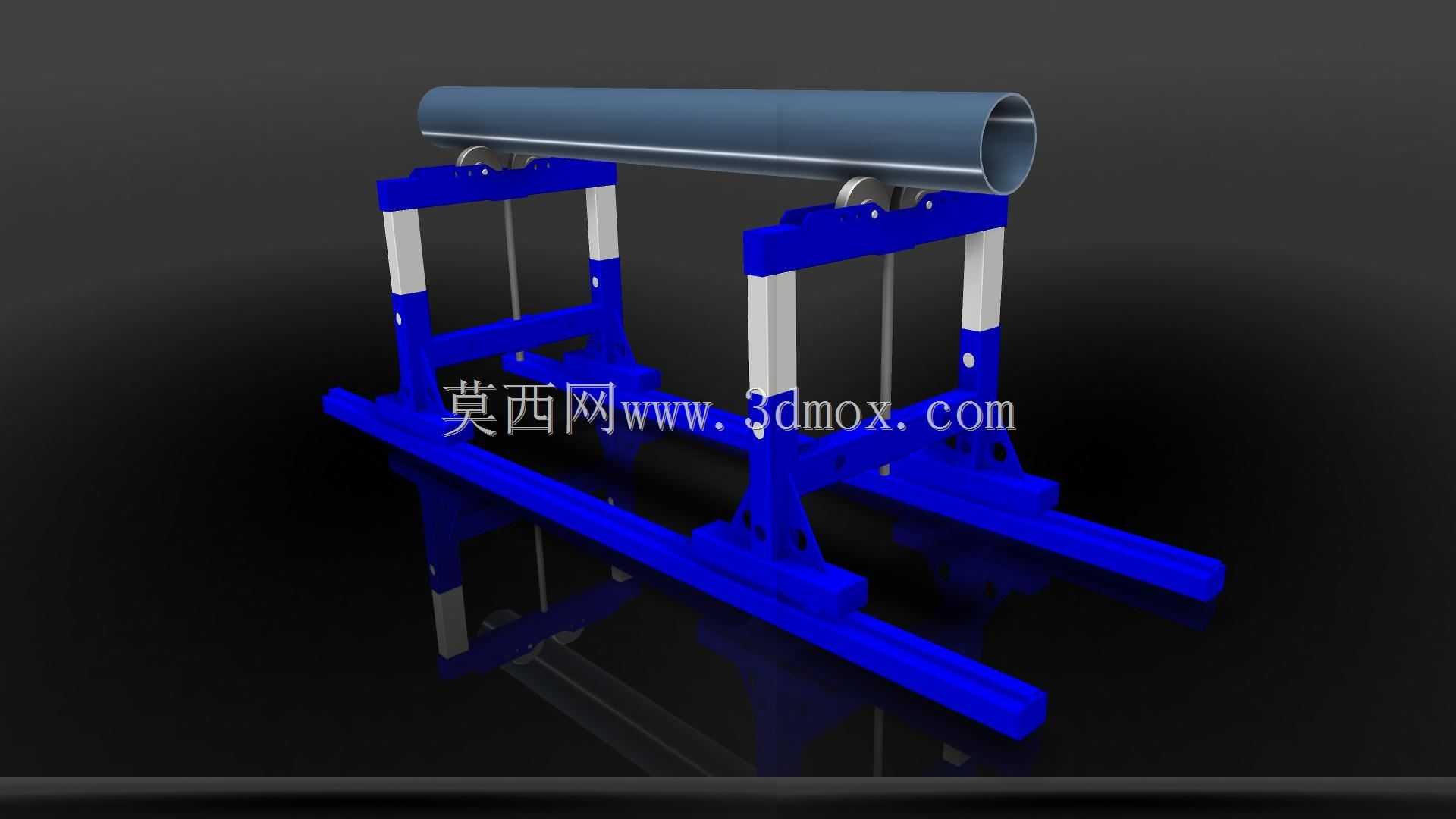

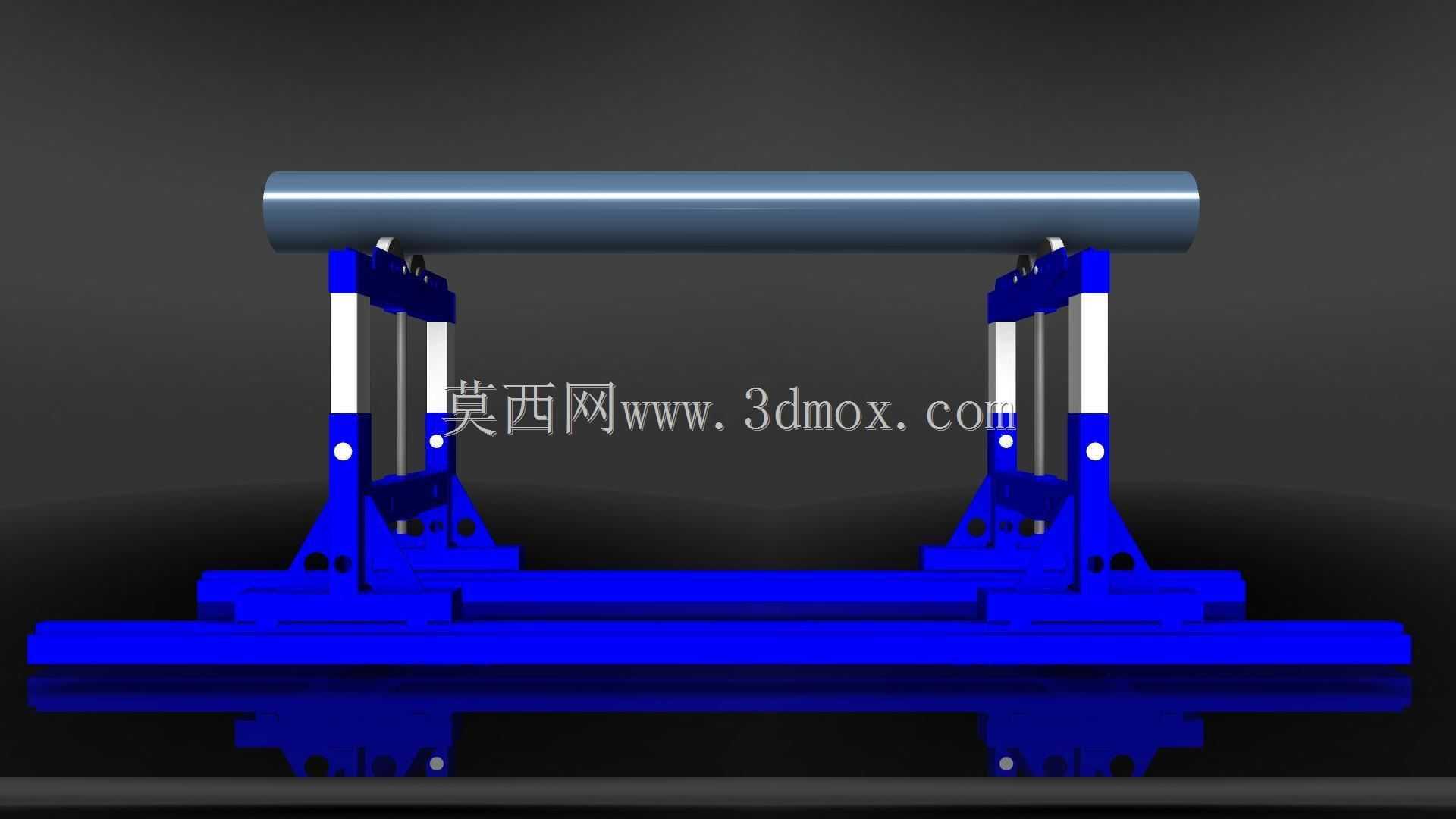

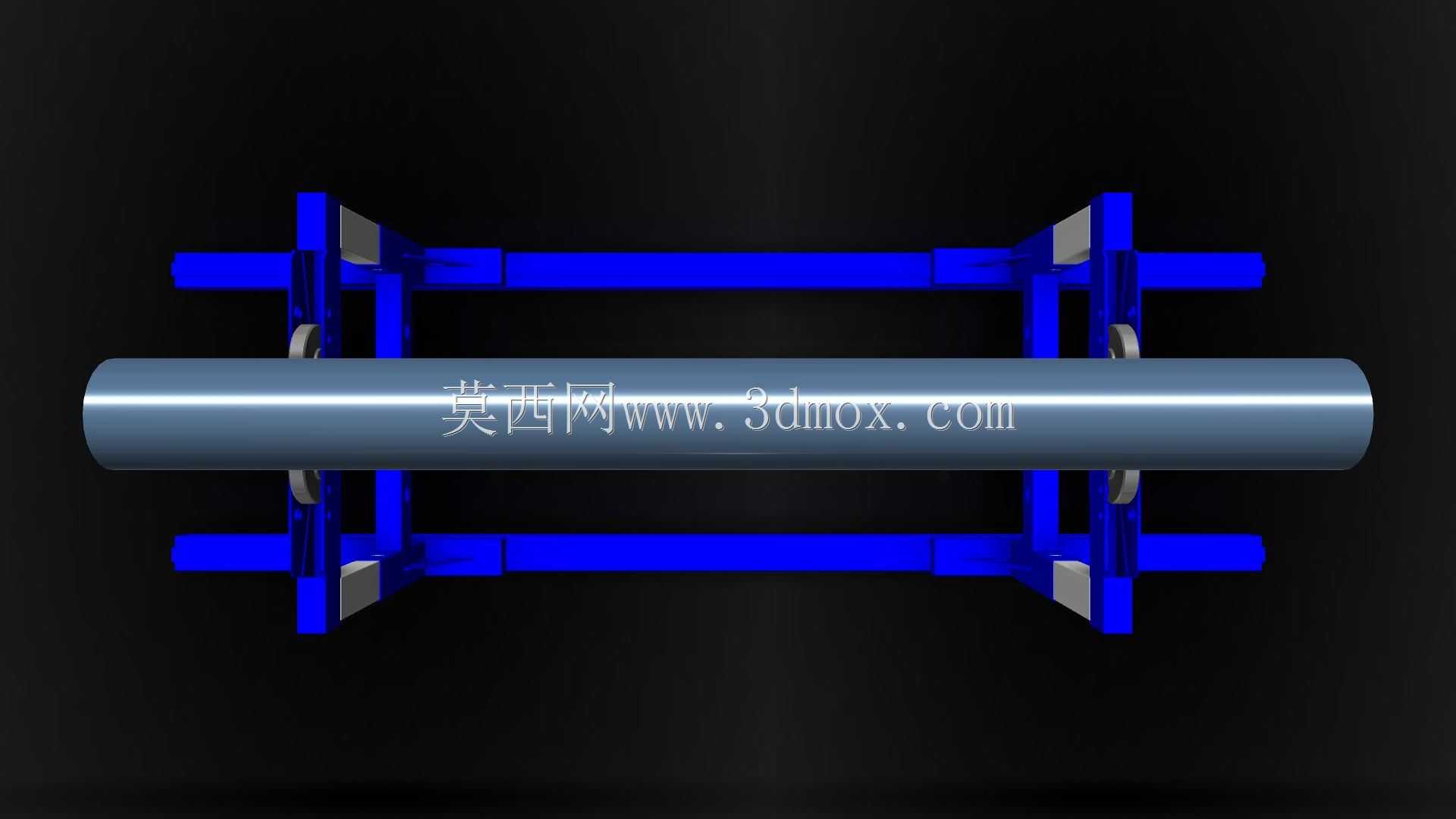

　　在长直管材焊接加工、管线预制组装的车间作业场景里，管材的稳定承托与轴向防滑移位一直是影响焊接精度、作业安全的核心细节，这套可调焊接式防滑管支撑结构，正是针对车间内大口径长圆管焊接、组对工序的实际痛点完成的结构设计。日常管材焊接作业中，常规的固定高度管托往往无法适配不同管径、不同作业高度的组对需求，管材在滚轮支撑下容易出现轴向窜动，尤其是带倾斜焊接角度的接头组对时，管材滑移会直接导致焊道错位、组对间隙超差，严重时还会引发管材滚落的安全隐患，这套支撑结构从定位防滑、高度可调、安装适配三个核心维度做了针对性的结构优化。从结构功能来看，整套装置采用双组对称支撑的框架布局，底部为两根平行的长条形安装基座，基座上预留了多组安装固定孔位，

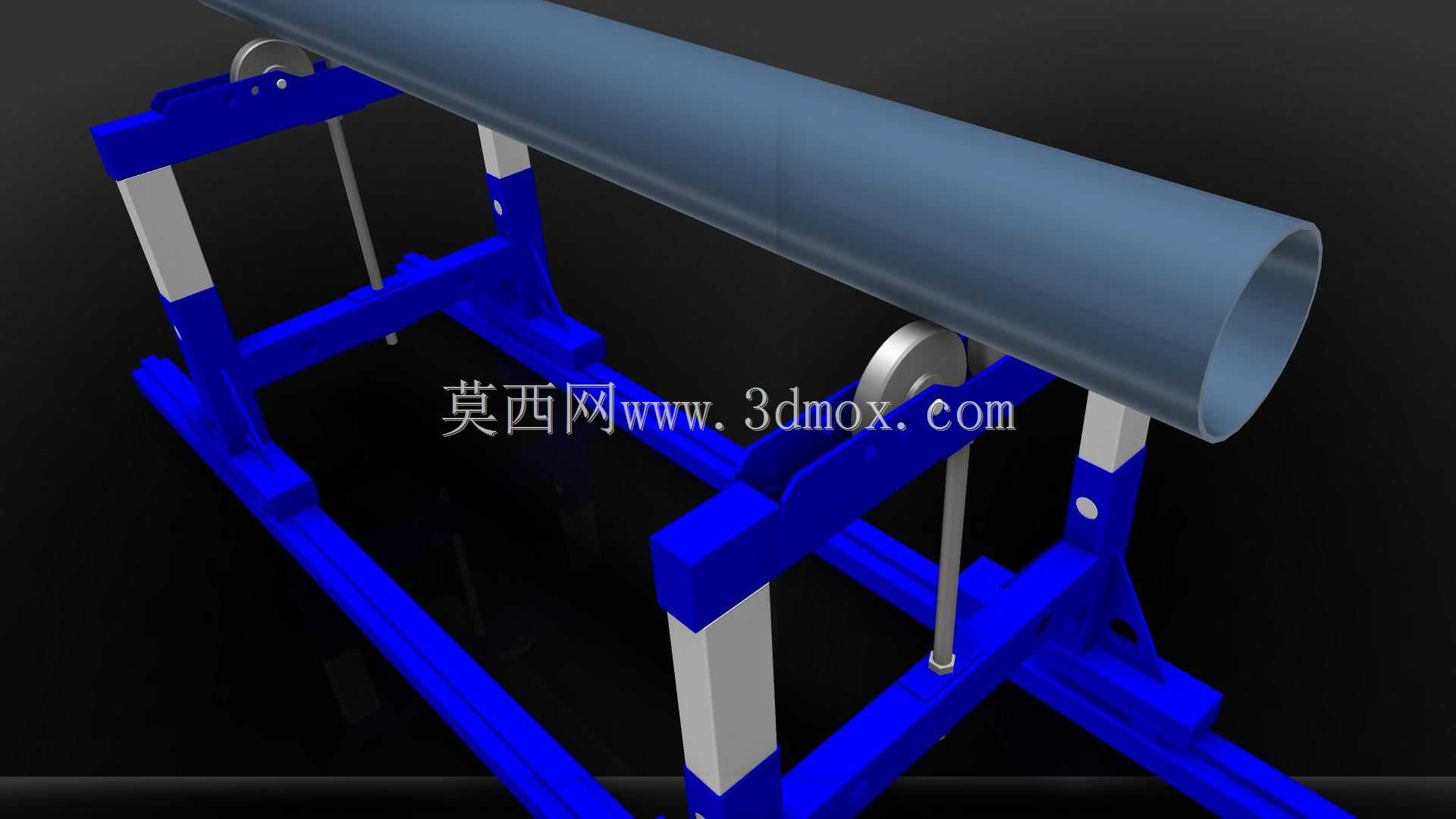

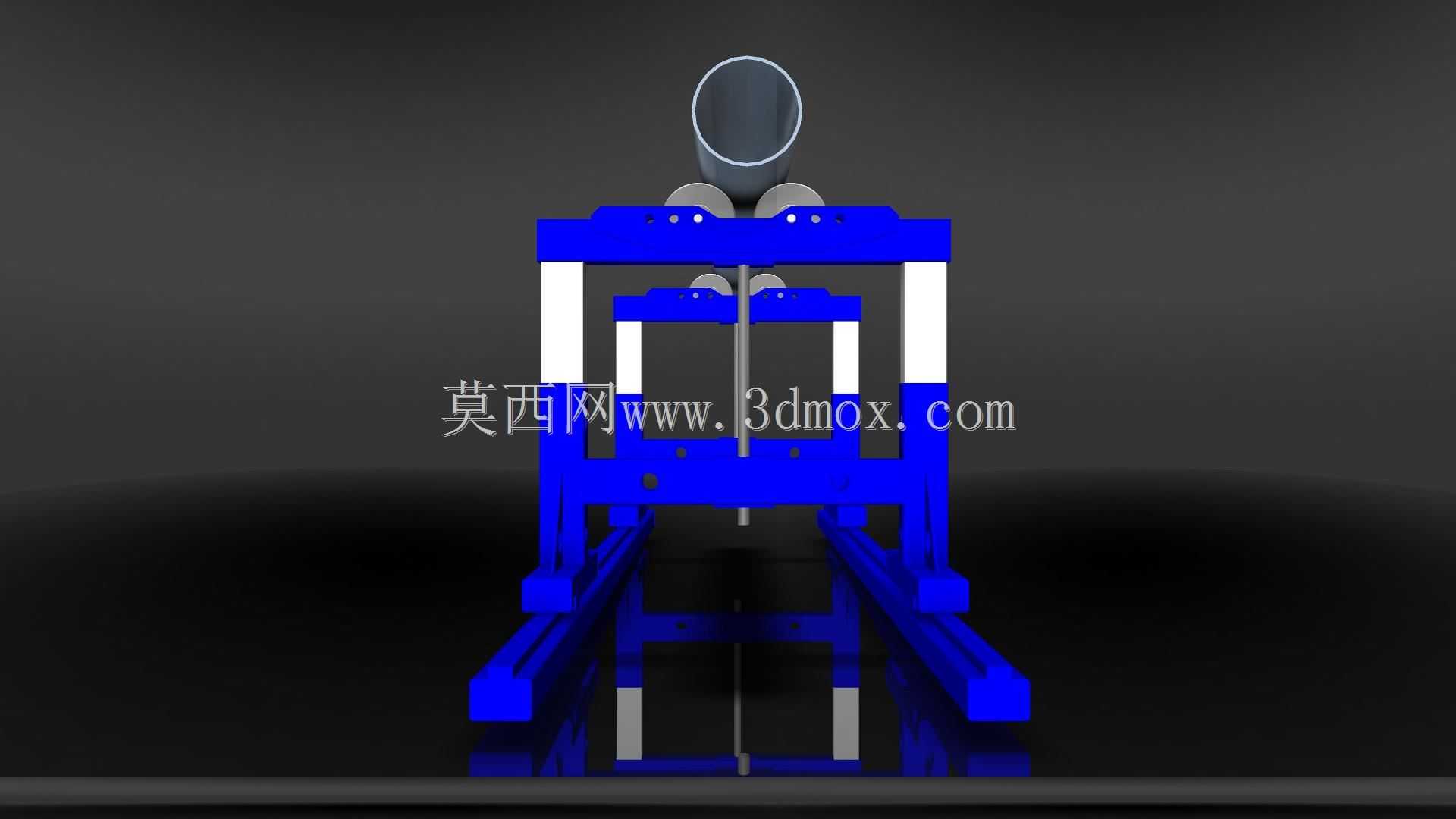

　　可直接通过T型螺栓固定在车间焊接平台的T型槽上，也可通过压板压接在普通钢制工作平台表面，安装边界可适配宽度800mm到1600mm的常规焊接作业平台，单组支撑框架的纵向跨距可根据管材长度灵活调整，适配长度1m到6m的常规工业金属圆管承托。支撑框架的立柱采用方管套接的可调结构，内外方管之间设置了锁紧插销结构，可根据焊接作业的操作高度、组对管材的中心高需求，在300mm到650mm的支撑高度范围内无级调整，调整到位后插入锁紧销即可完成高度锁定，无需额外螺栓紧固，适配车间快速换产的作业节奏。顶部与管材接触的承托部位，采用了带弧形限位槽的滚轮结构，滚轮表面做了滚花防滑处理，既可以让管材在周向转动时保持顺畅，满足环缝焊接时转动管材的操作需求，

　　又能通过滚花接触面的摩擦力、弧形槽的侧向限位，避免管材出现轴向窜动与侧向滑移，相比传统的V型铁固定支撑，既降低了管材转动时的摩擦阻力，又解决了光滑管面容易打滑移位的问题。设计过程中，针对焊接作业的现场工况做了多处细节优化：所有框架的连接节点都采用焊接加强筋结构，提升整套支撑的承重能力，单组支撑可承载最大300kg的管材重量，满足常规工业管道、结构圆管的承托需求；支撑框架的表面做了喷塑防锈处理，可抵御焊接飞溅、车间潮气对结构的锈蚀，延长工装的使用寿命；底部基座的底面做了平面度精加工处理，保证安装后支撑面的水平度误差控制在0.2mm/m以内，避免管材承托后出现倾斜偏摆。在实际应用场景中，这套支撑结构不仅可用于管材焊接工序的承托定位，

　　还可用于管材切割、坡口加工、防腐涂装等工序的管材架高支撑，双组支撑的间距可根据管材的挠度情况灵活调整，避免长管材中部下垂导致的加工精度误差；针对不同管径的管材，顶部的滚轮组件可快速更换，适配外径50mm到320mm的常规圆管，无需调整整体框架结构，大幅提升了工装的通用适配性。相比市面上常见的固定式管支架，这套可调结构无需针对不同管径、不同作业高度定制专用支撑，一套工装即可覆盖车间内绝大多数圆管加工作业的支撑需求，减少车间工装的储备数量，降低作业现场的工装管理成本。结构设计过程中，所有受力部件都做了有限元受力校核，在最大承重工况下，框架的最大变形量不超过0.15mm，完全满足焊接组对的精度要求；滚轮的转轴采用带密封轴承的结构，可阻挡焊接飞溅、粉尘进入轴承内部，保证滚轮转动的顺畅性，减少日常维护的工作量。
