通讯产品组装用方形定位样品夹具结构

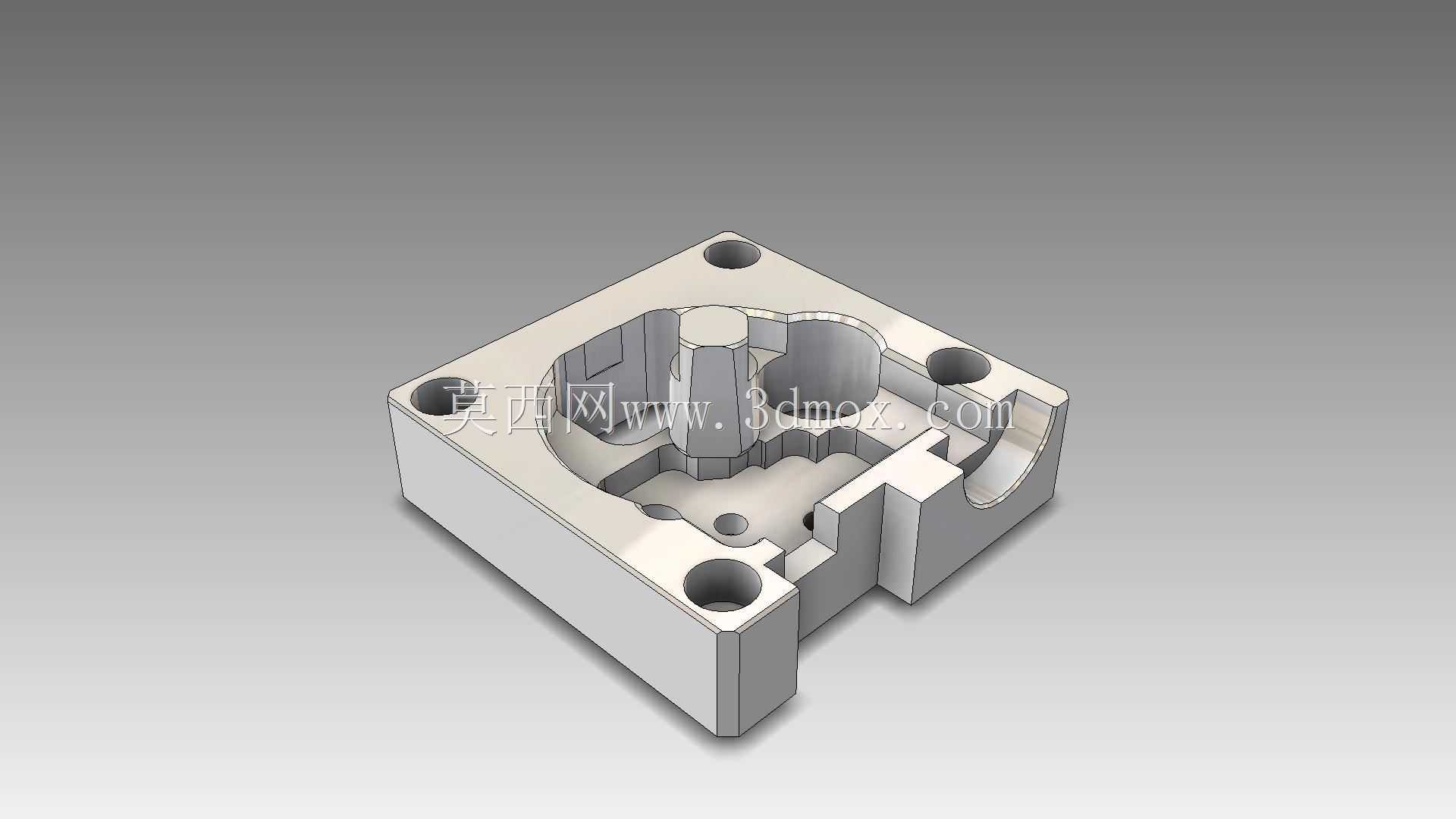

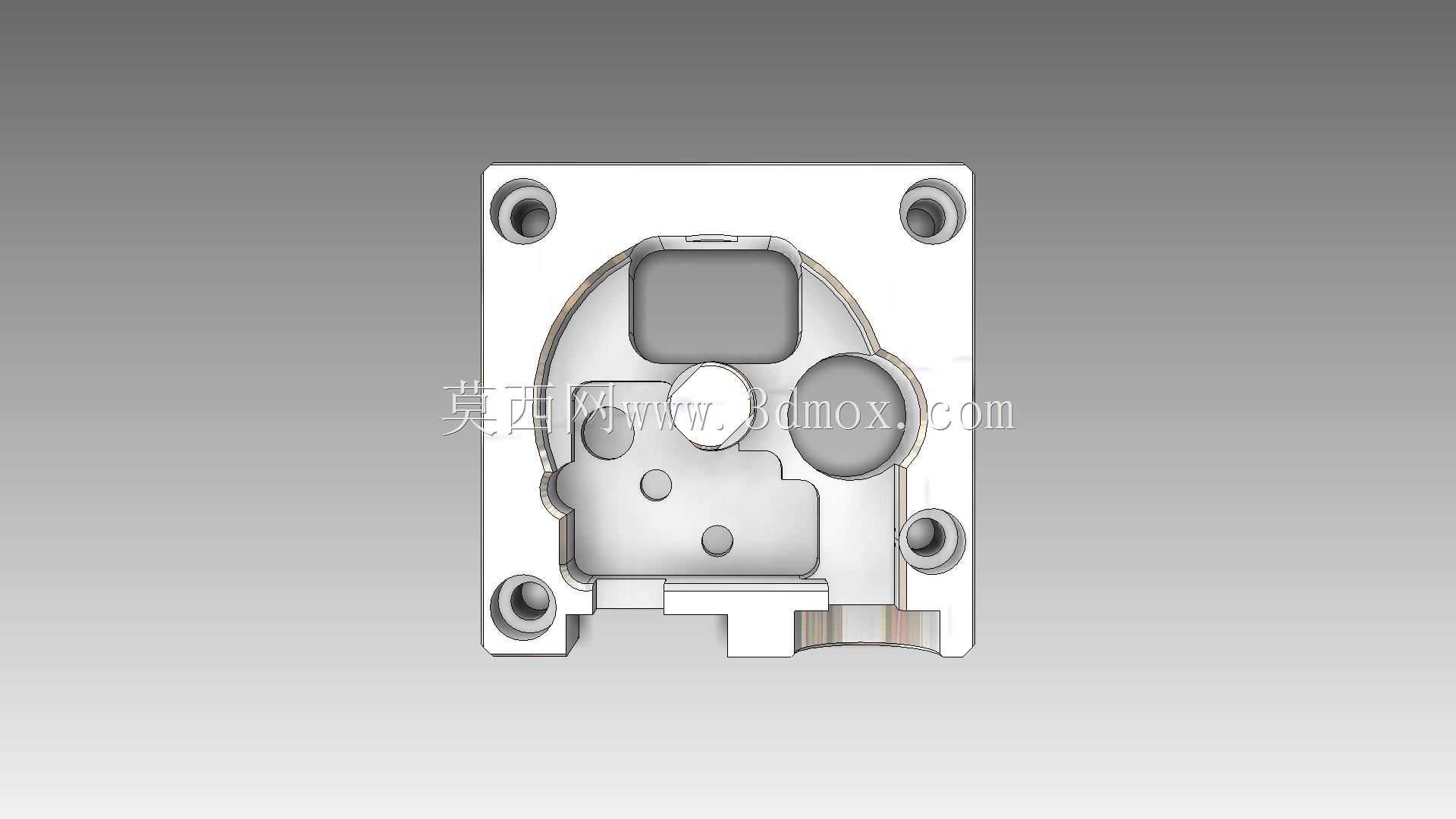

　　这款方形定位夹具主要面向通讯类精密零部件的样品装夹定位场景，在小批量试产、尺寸检测、工序周转环节承担工件的精准固定作用，适配6s规格通讯结构件的装夹需求，可直接搭载在光学检测台、半自动组装工位、小型CNC精修设备的工作台面使用，无需额外定制转接板即可完成安装。从结构设计逻辑来看，整体采用一体式方块基座作为承载主体，四个角位设置沉头安装孔，孔位公差控制在±0.02mm范围内，安装时可通过M4内六角螺丝直接锁紧在设备台面上，基座底面做平面度磨平处理，整体平面度不超过0.01mm，避免装夹后出现基准偏移问题。基座上的型腔轮廓完全贴合待夹持样品的外形曲面，型腔边缘做0.2mm的倒角处理，一方面避免取放工件时刮伤工件表面涂层，

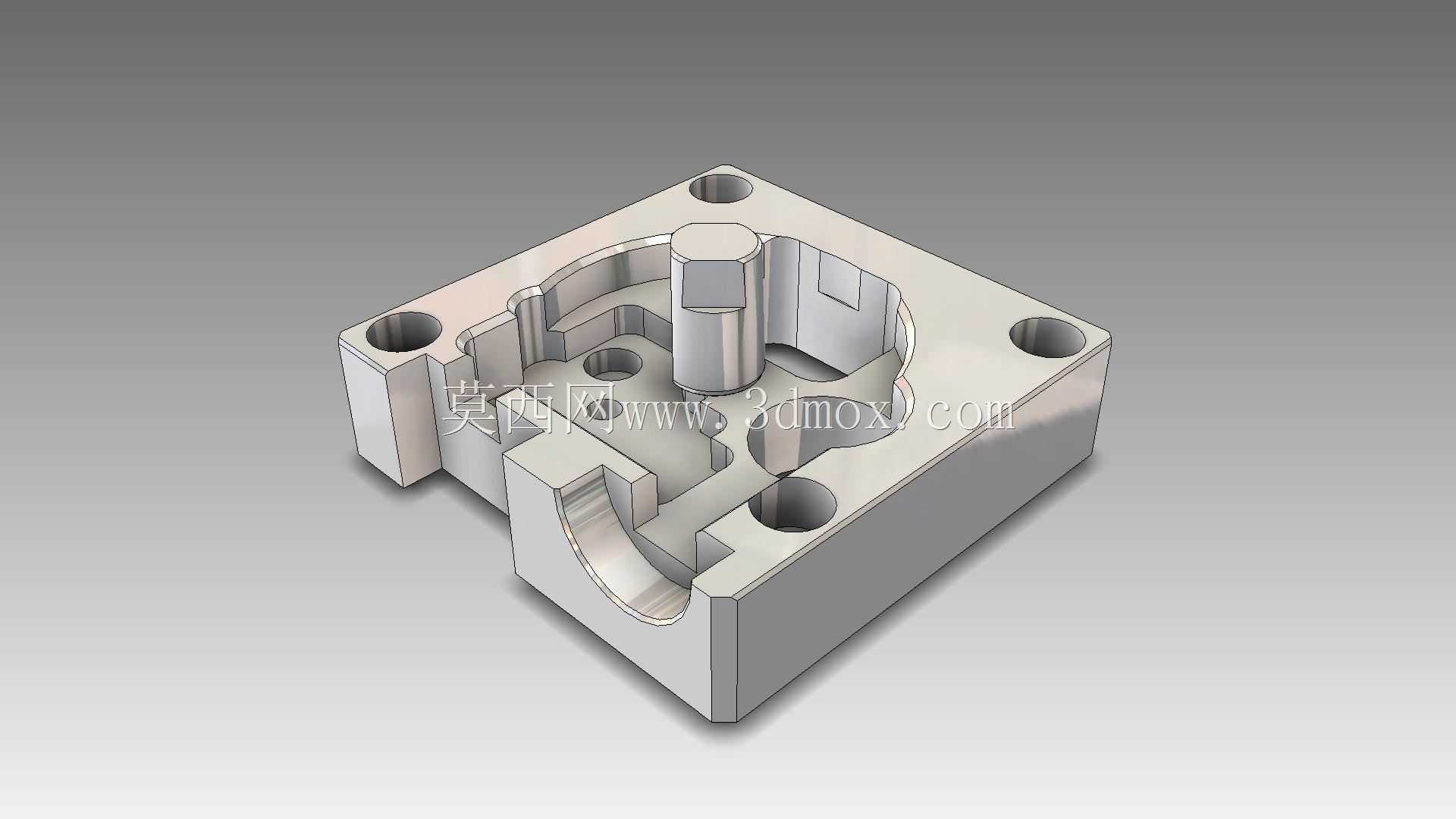

　　另一方面可以引导工件快速落入定位位置，降低操作人员的放件对位难度，单次放件对位时间可控制在2秒以内，适配小批量多批次的样品生产节拍。型腔中心设置的立式定位柱是核心定位结构，柱体直径与工件中心的定位孔采用H7/g6的间隙配合，既保证工件可以顺畅套入定位柱，又能将工件的水平方向位移量控制在0.01mm以内，完全满足通讯类零部件组装时的位置精度要求。定位柱旁侧设置的弧形避让槽，主要是为了避开工件侧面的弹片、接线端子等易变形结构，避免装夹过程中压伤脆弱的功能结构，同时预留的空间可以方便操作人员在装夹完成后进行接线、点胶等附加操作，不会因为夹具结构干涉影响工序操作。基座侧边设置的开口式卡槽结构，是为了适配工件侧方伸出的连接臂结构，

　　卡槽的宽度尺寸比工件连接臂大0.3mm，既允许工件顺利落入型腔，又能限制工件绕中心定位柱的转动自由度，无需额外增加旋转限位结构即可完成六个自由度的完全约束，简化了夹具的整体结构，降低了加工制造成本。从安装边界尺寸来看，这款夹具整体外形为正方形结构，长宽尺寸控制在60mm×60mm，整体高度不超过18mm，占用工作台面积极小，即使在密集排布的多工位组装台上，也可以并排布置多个同规格夹具，不会出现相邻夹具干涉的问题。夹具的所有棱边都做了去毛刺处理，操作人员取放工件时不会被锐边划伤，日常维护时只需用无尘布擦拭型腔内部即可，没有复杂的活动结构，不需要定期加注润滑油，长期使用的维护成本极低。在实际使用场景中，这款夹具除了承担检测、

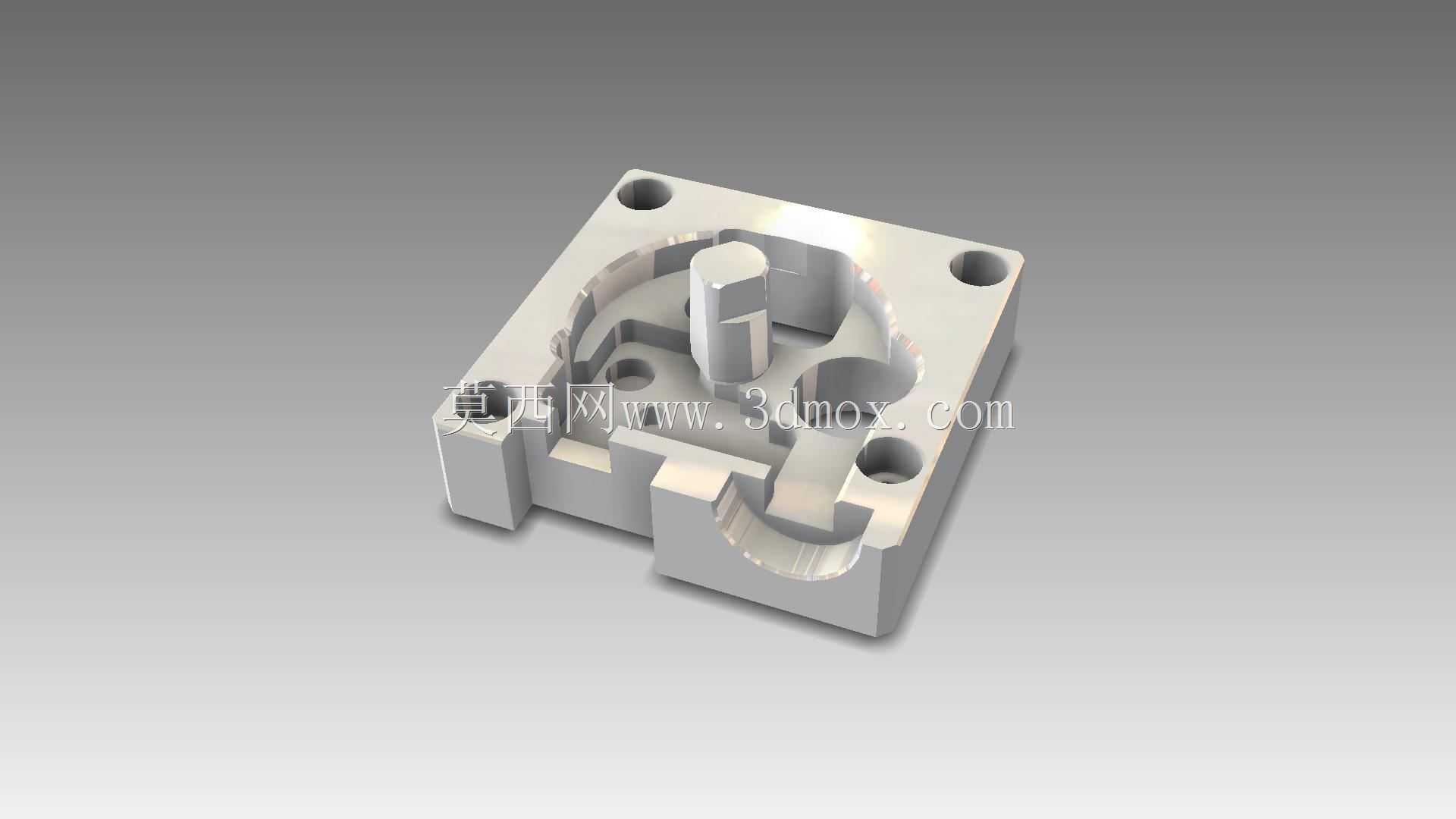

　　组装环节的定位作用外，还可以作为工件周转的承载座使用，完成一道工序后无需将工件从夹具上取下，可连同夹具一起流转到下一道工序，减少重复装夹带来的定位误差，也避免多次取放工件造成的表面磕碰损伤。针对通讯类零部件多为薄壁压铸或注塑成型的结构特点，夹具的型腔深度设置为工件高度的三分之二，既保证足够的支撑面积避免装夹变形，又能露出工件上部的待操作区域，方便点胶、焊接、外观检测等工序的操作，不会因为型腔过深遮挡操作视线。夹具的材质选用常用的6061铝合金加工，表面做硬质阳极氧化处理，硬度可达HV400以上，长期反复装夹工件也不会出现型腔磨损导致的定位精度下降问题，同时铝合金材质重量较轻，单套夹具重量不超过200g，操作人员手动搬运换位时非常轻便，不需要借助辅助起重设备。在设计过程中特意规避了复杂的气动、液压夹紧结构，完全依靠工件自身重力与型腔、定位柱的配合完成固定，针对重量较轻的通讯类样品完全可以满足装夹稳定性要求，不需要额外连接气源、电源，部署时不受工位管线布置的限制，可灵活放置在任意需要装夹定位的工位上。型腔内部的几个圆形沉孔结构，一方面是为了避让工件底部的凸起焊点、定位柱等结构，避免工件放不到位出现装夹倾斜，另一方面这些沉孔可以作为排屑通道，加工或检测过程中产生的细小碎屑、灰尘可以落入沉孔中，不会垫在工件底面造成装夹高度偏差，日常清理时只需将夹具翻转倒出碎屑即可，维护操作十分简便。
