带导轮管线导向的自动化工位执行组件

　　在3C电子组装、轻工产品包装、小型零部件检测这类离散制造的自动化产线工位上，这类带导轮的管线导向执行组件是非常常见的小型功能单元，很多刚入行的结构设计人员容易忽略这类小部件的细节设计，往往到现场调试阶段才会发现管线干涉、导向卡滞、安装位置不对位的问题，反而拖慢整线的调试进度。从实际使用场景来看，这类组件通常安装在工位侧方的铝型材立架上，承担两个核心作用：一是给工位上的小型气动执行元件、检测传感器提供固定的安装基准，二是给连接这些元件的气管、信号线缆提供平滑的导向路径，避免设备往复运动过程中管线出现过度弯折、与周边运动部件剐蹭的问题，延长管线的使用寿命。

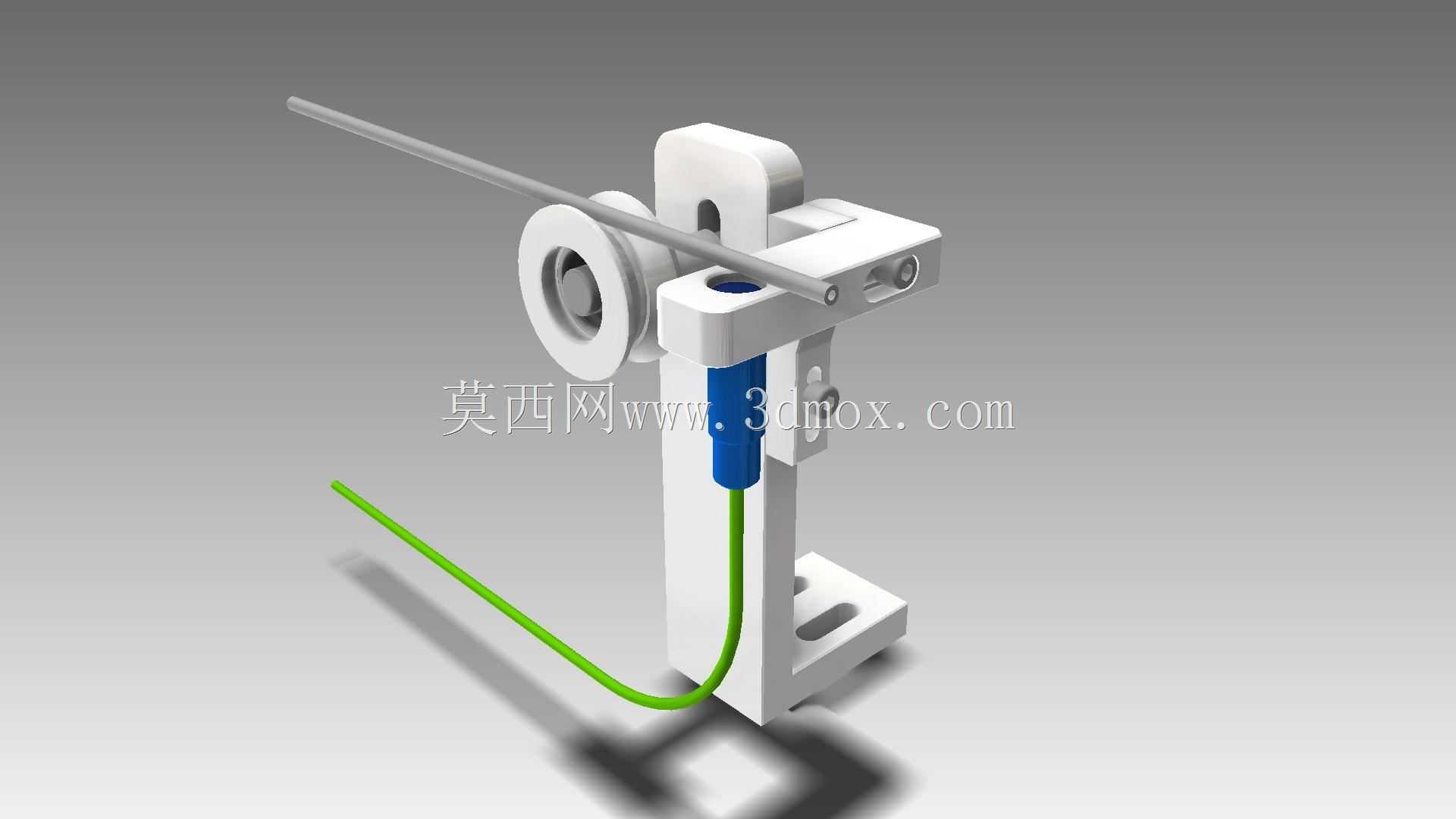

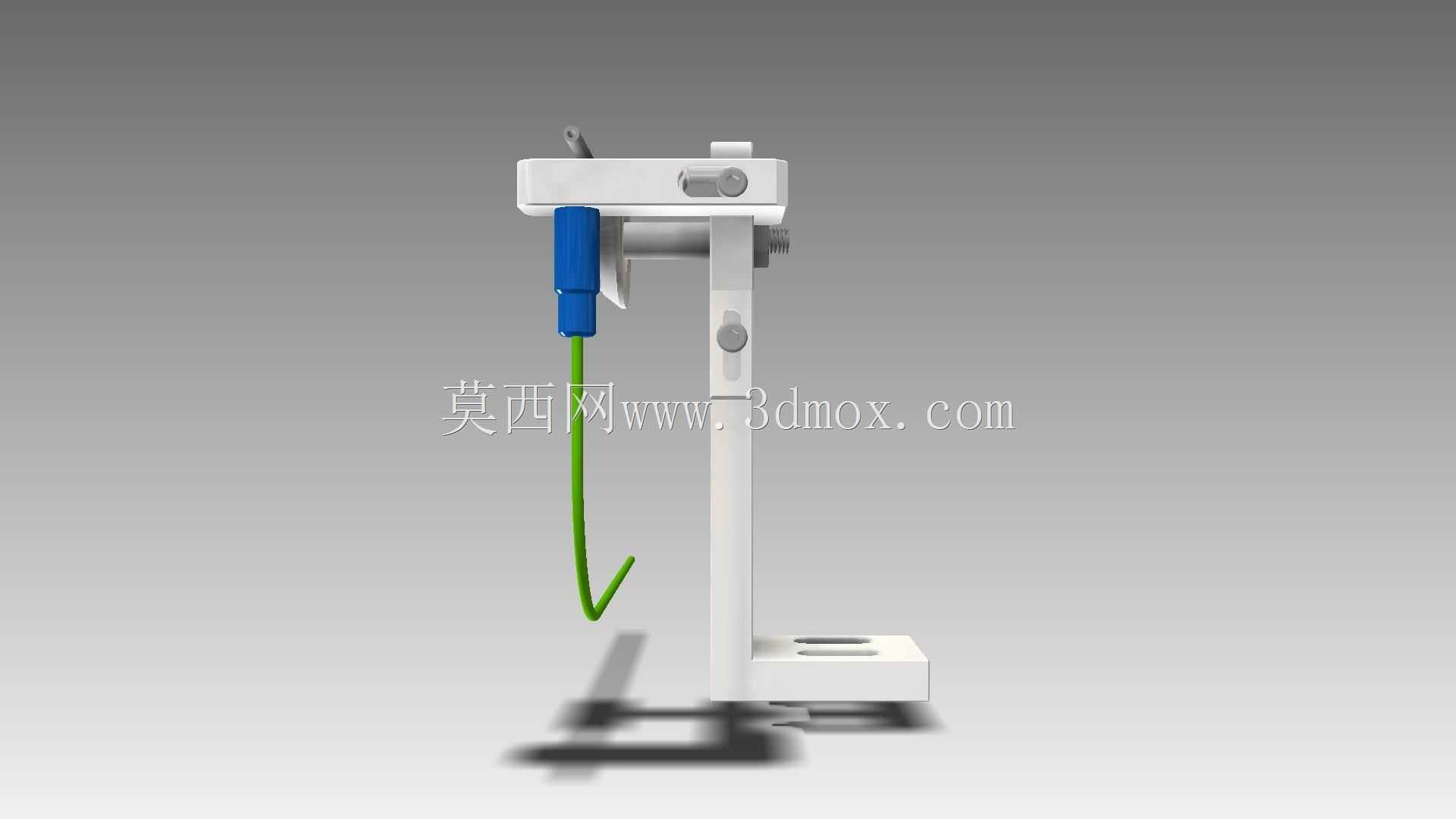

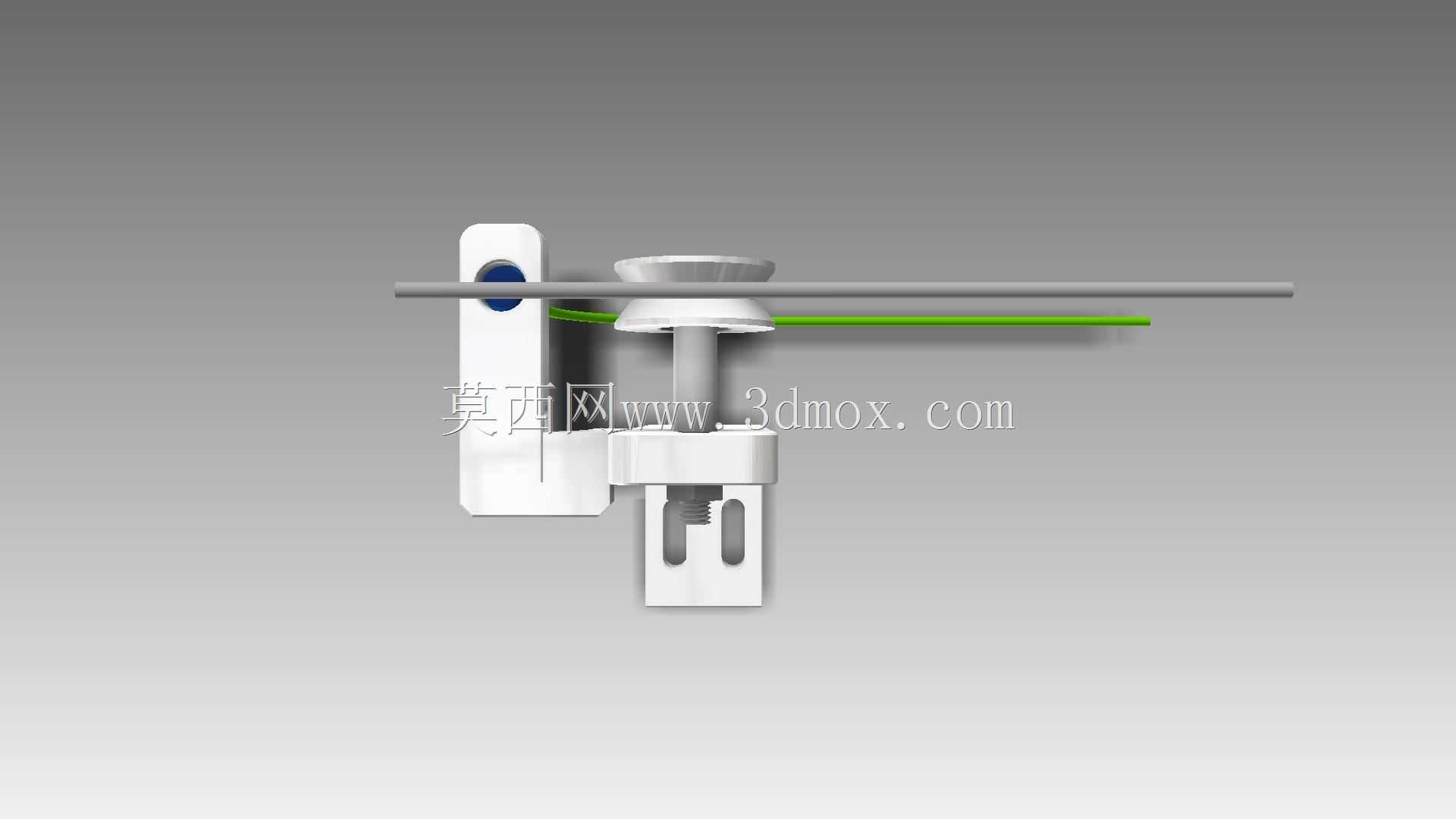

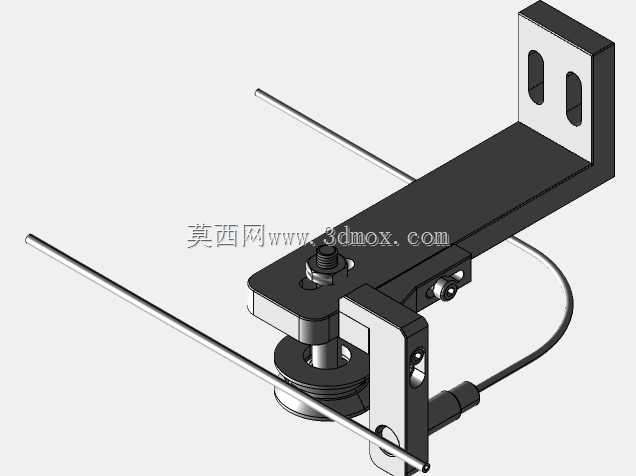

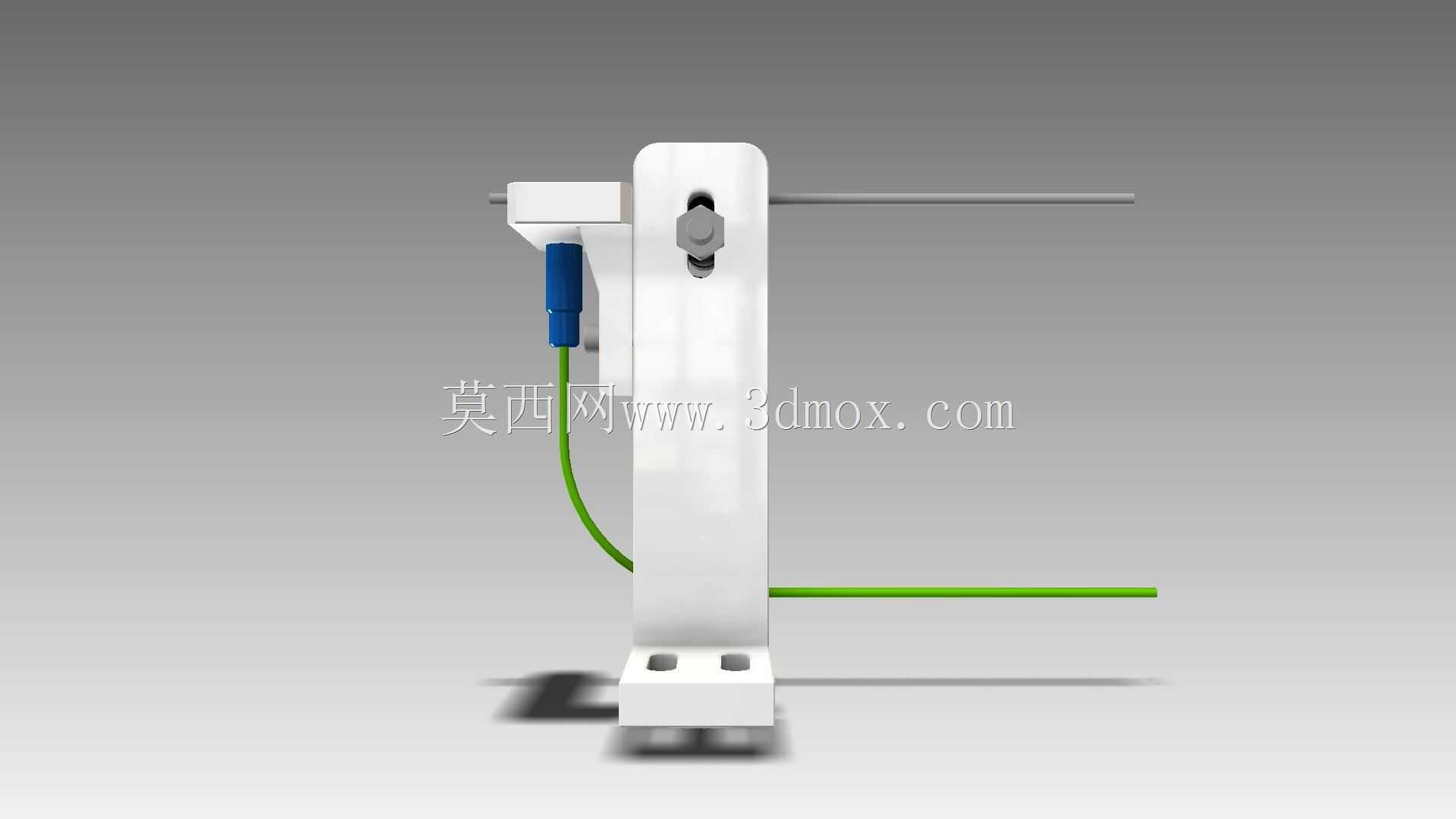

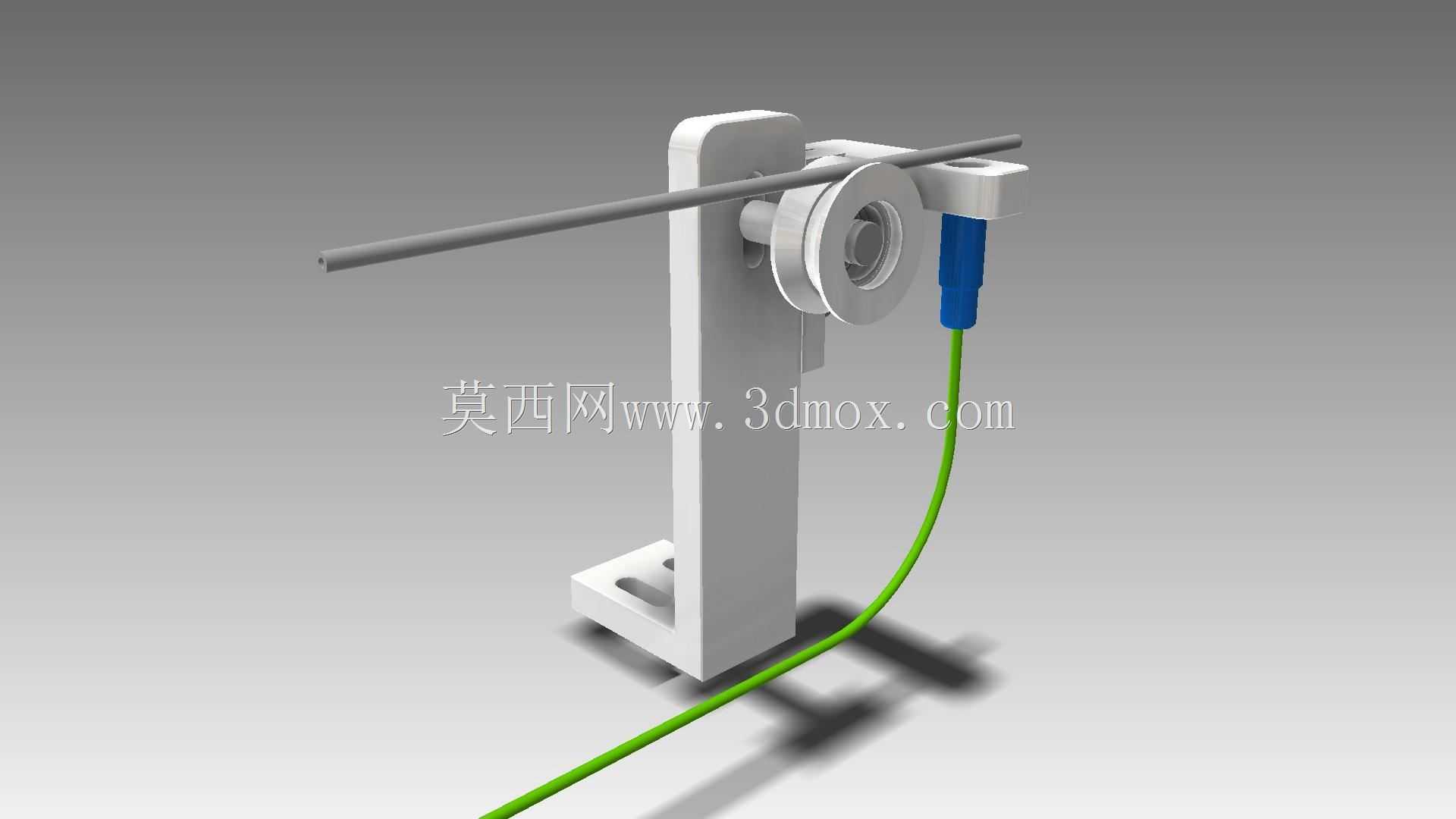

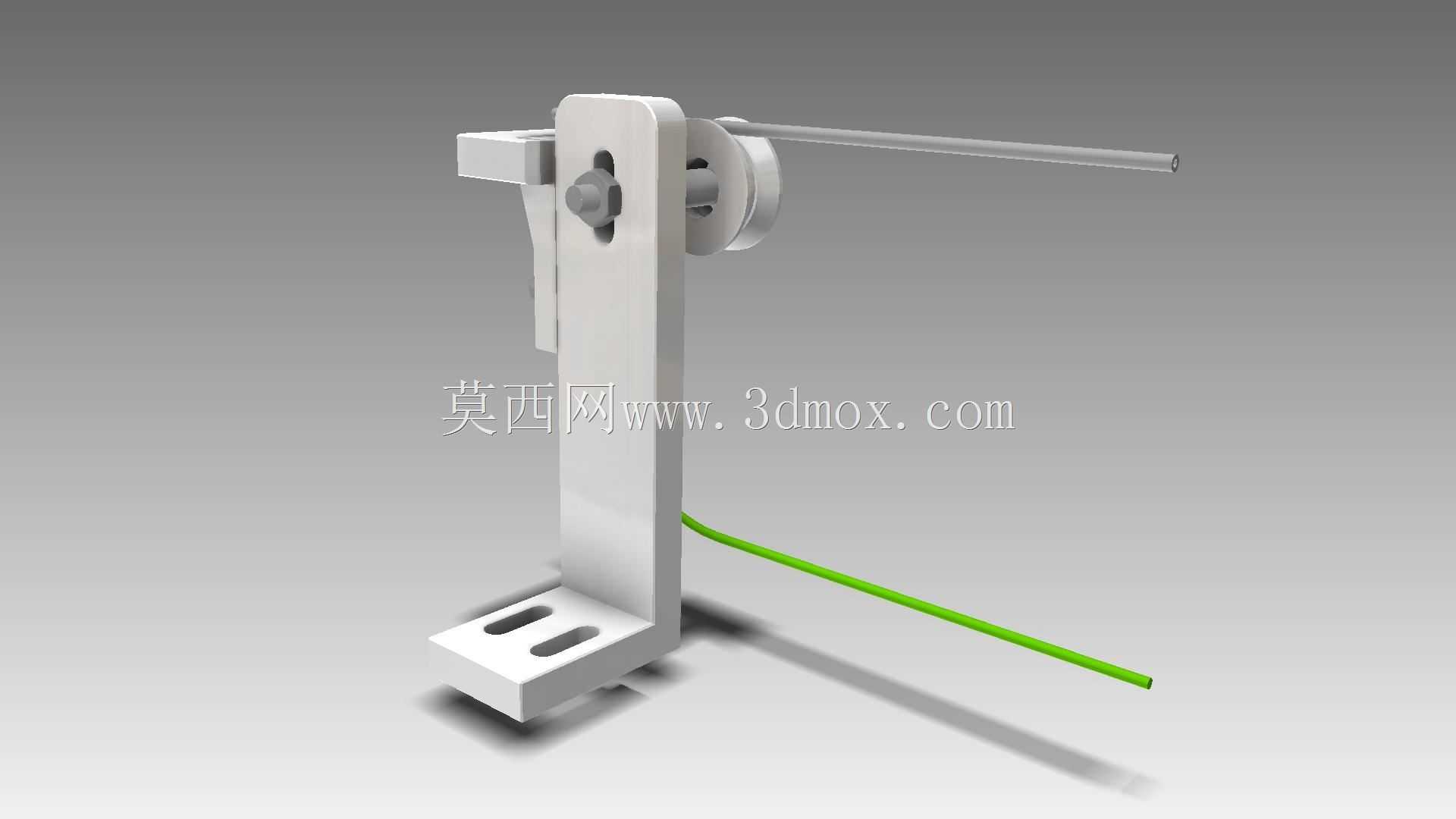

　　从结构设计的角度拆解这个组件，主体采用一体式折弯成型的安装支架，支架底部开有两个长圆形的安装腰孔，腰孔的长度方向预留了15mm的前后调节余量，安装时可以根据工位上执行元件的实际位置微调组件的固定位置，不需要重新在型材上打孔，适配现场安装的公差偏差。支架上部的悬臂结构集成了一个内嵌轴承的导向导轮，导轮的轮槽做了R2的圆弧过渡，表面做了硬质阳极氧化处理，硬度达到HV400以上，即使长期被包塑钢丝拉线、PU气管反复摩擦，也不会出现明显的磨痕，不会出现拉线卡滞、气管表皮破损的问题。导轮的安装轴采用过盈配合压入支架的安装孔位，轴端做了卡簧槽限位，避免设备运行过程中导轮窜动脱落。

　　支架侧面预留了两个M4的螺纹安装孔，可以直接固定小型的笔型气缸、漫反射光电传感器或者微型夹爪，不需要额外增加转接板，减少了工位的零件数量。组件下部设计了一个管线固定卡扣，卡扣内圈贴有3mm厚的丁腈橡胶垫，气管或者线缆从卡扣穿过后，橡胶垫可以提供足够的抱紧力，同时不会夹伤管线的外皮，管线从卡扣引出后顺着支架的折弯弧度自然延伸到导轮位置，出线位置做了R5的圆角过渡，避免直角棱边割伤管线。整个组件的外形尺寸控制在80mm45mm120mm以内，不会占用过多的工位安装空间，安装时只需要两个T型螺栓配合法兰螺母就可以固定在欧标2020或者3030铝型材上，安装边界要求周边预留至少20mm的安全间隙，避免导轮转动过程中与周边的型材、其他工位部件发生干涉。

　　设计这类组件的时候，需要重点关注几个细节：首先是导轮的转动阻尼，不能过松也不能过紧，阻尼过松会导致拉线在工位快速往复动作时出现跳动，阻尼过紧则会加大拉线的磨损，一般控制导轮的转动扭矩在0.02N·m左右最为合适；其次是管线的弯曲半径，从卡扣到导轮的管线弯曲半径不能小于管线直径的6倍，比如常用的4*2.5PU气管，弯曲半径不能小于15mm，否则长期弯折会导致气管折瘪，气路不通畅；最后是支架的材质选择，主体采用6061-T6铝合金加工，表面做本色阳极氧化处理，既保证足够的结构强度，重量也只有120g左右，不会给铝型材安装架带来额外的负重，同时铝合金材质不会生锈，适合车间多尘、有少量切削液飞溅的使用环境。

　　在实际的产线应用中，这类组件往往不是单独使用的，通常会和直线滑台、小型顶升机构配合使用，比如在手机中框的螺丝锁付工位，组件固定在滑台的动子侧，导轮上走的是连接电批的信号线缆和供气管，滑台前后移动的过程中，导轮会随着滑台的位置转动，始终给管线提供平滑的支撑，避免管线拖拽到下方的工装夹具。很多设计人员在建模的时候容易忽略导轮的转动自由度，把导轮和支架做成一体结构，到现场调试的时候才发现拉线和导轮之间是滑动摩擦，用不了半个月就会把导轮磨出深槽，拉线也会很快磨断，反而增加了后期的维护成本。另外安装腰孔的设计也很关键，现场安装的时候，铝型材的T型槽位置、其他部件的安装公差都会有累计误差，如果支架上是圆孔的话，一旦位置有偏差就需要重新打孔，非常耽误时间，腰孔的设计可以吸收这些安装误差，让现场调试更加灵活。
