外螺纹直通式压注黄油润滑脂嘴结构

　　在各类需要周期性补充润滑脂的运动副场景里，这类外螺纹式润滑脂嘴是应用覆盖极广的小零件，从车间里的普通冲压设备滑块导轨、农用机械的铰接销轴，到工程机械的液压油缸铰点、输送线的带座轴承安装位，几乎所有存在相对转动、滑动摩擦，又无法设计内置密闭润滑通道的部位，都需要靠它完成润滑脂的注入与密封留存。很多刚入行的结构设计人员容易忽略这类小零件的选型细节，往往随便选个螺纹规格匹配的型号就装上去，实际在现场运维阶段会遇到不少问题：比如注油时密封不严漏脂、安装后突出高度干涉周边运动部件、长期受粉尘油污侵蚀后注油嘴单向阀卡滞无法进脂，这些问题大多是前期设计阶段没有结合安装边界做适配导致的。

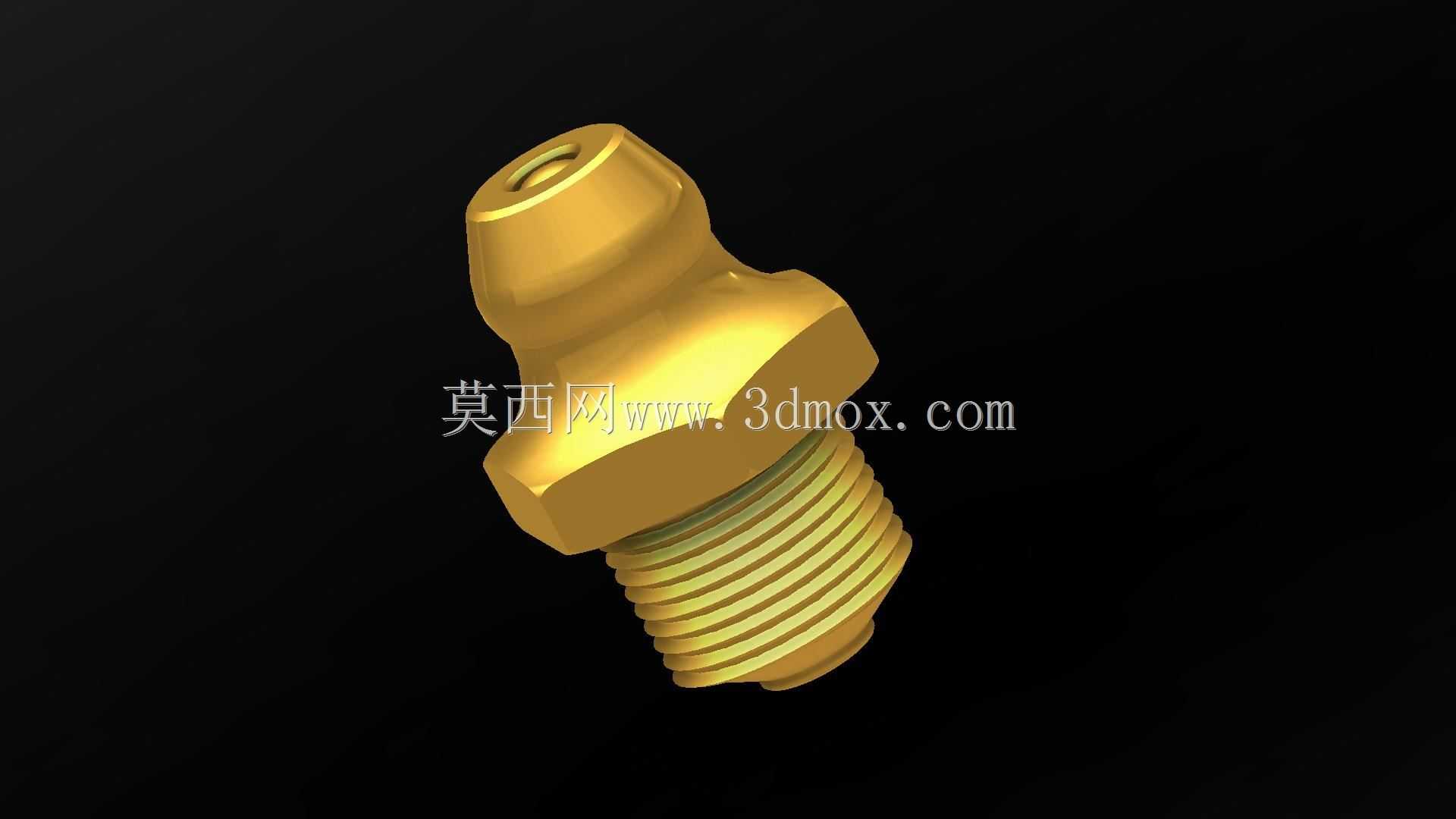

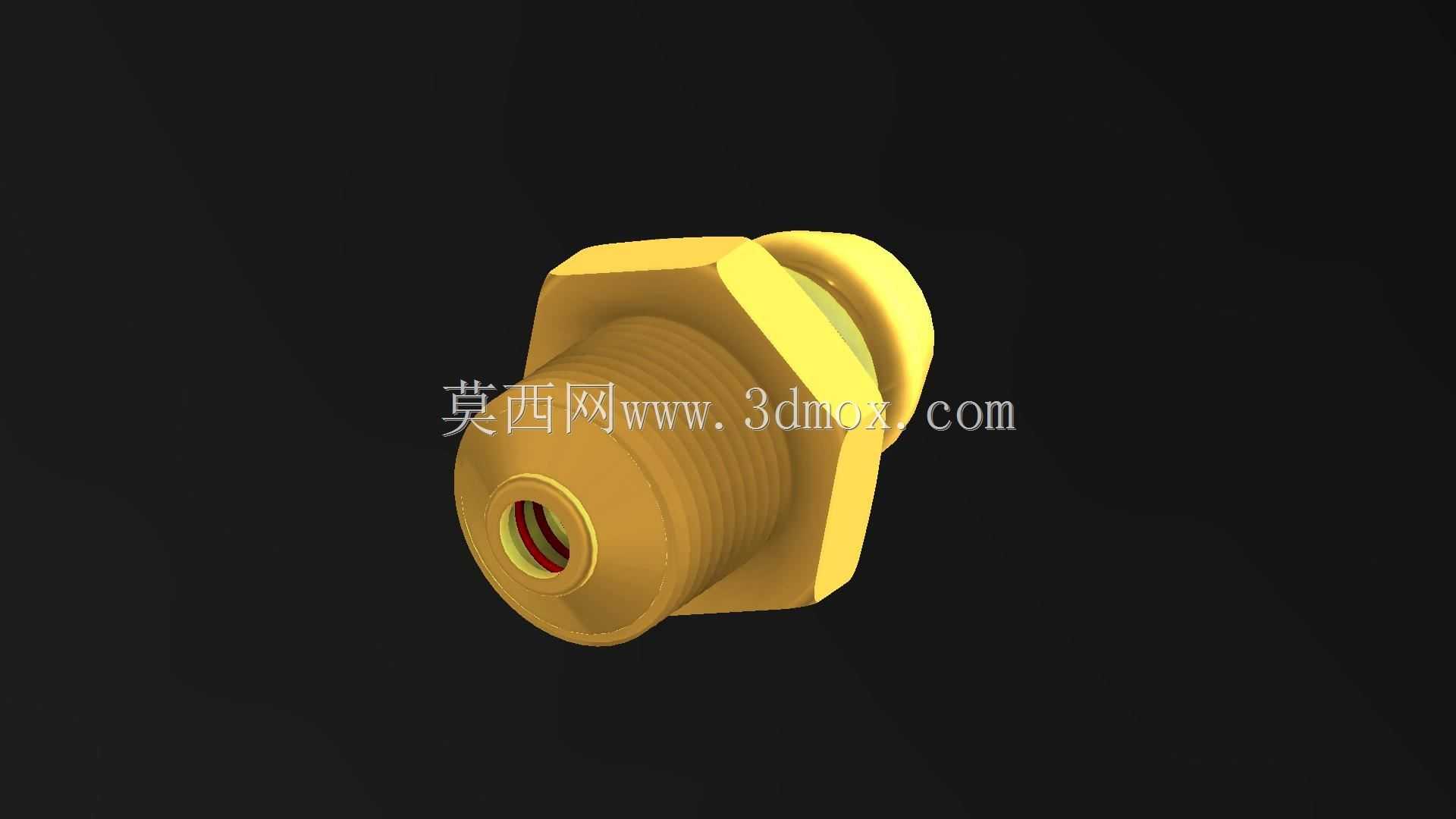

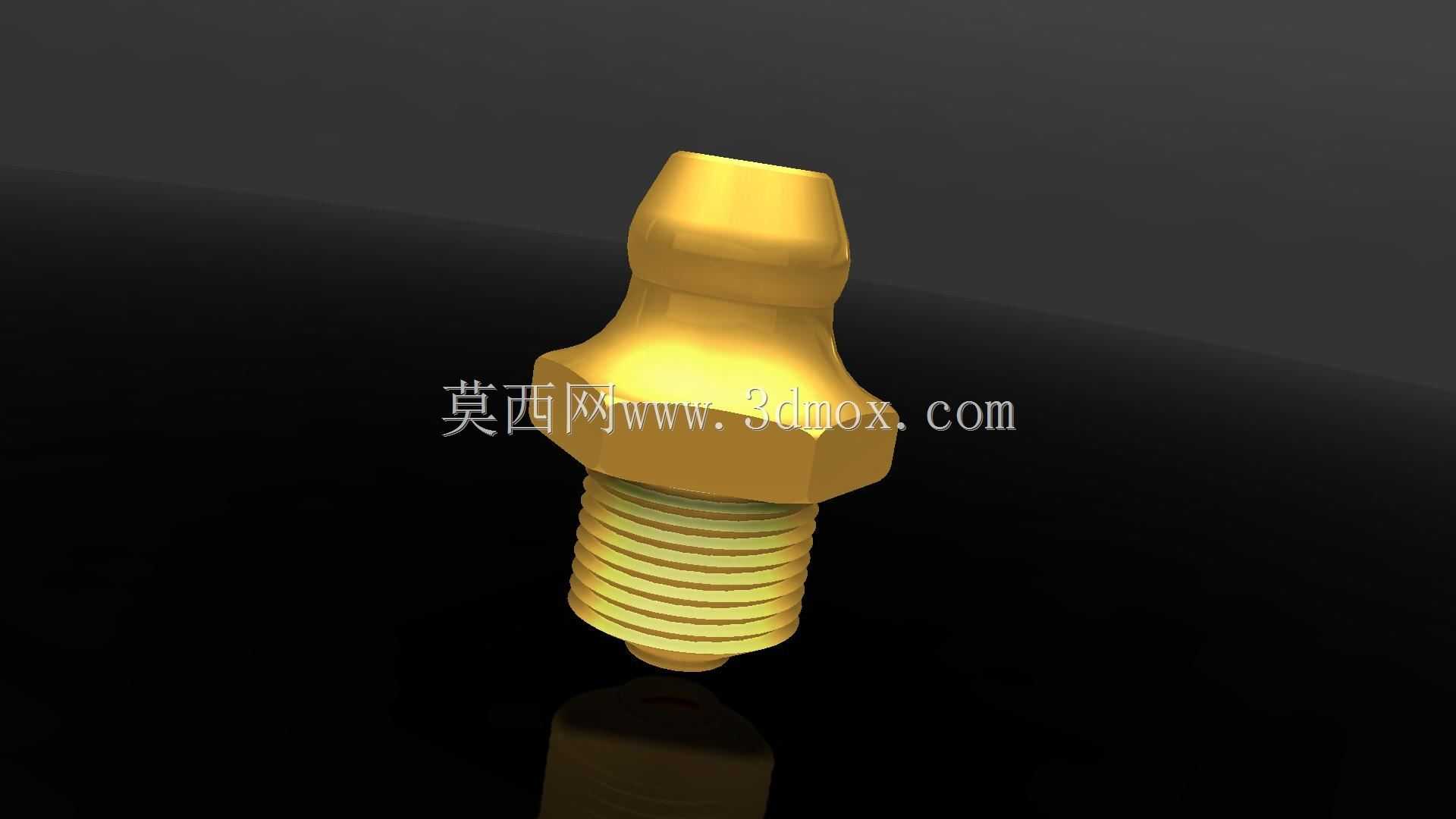

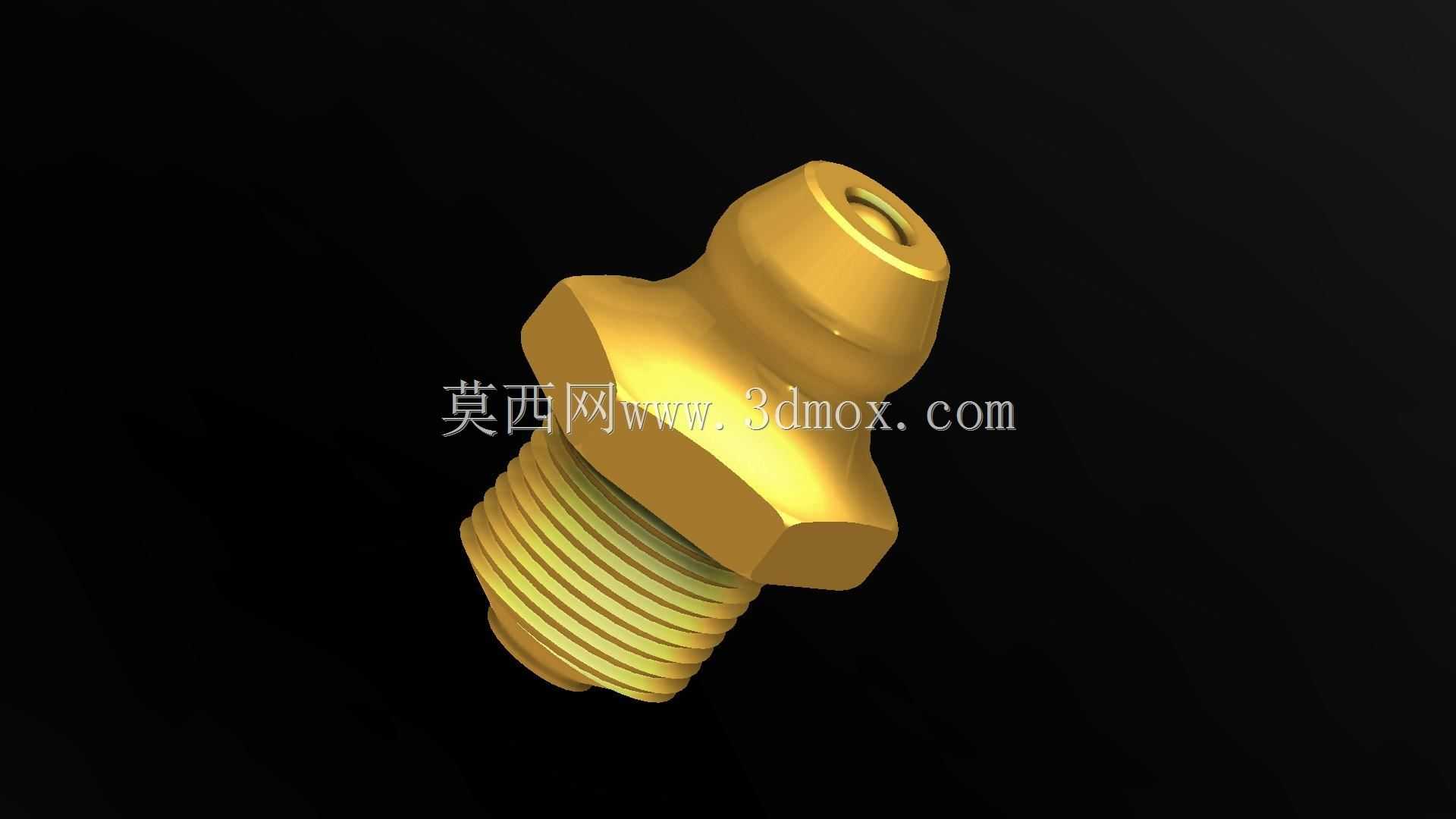

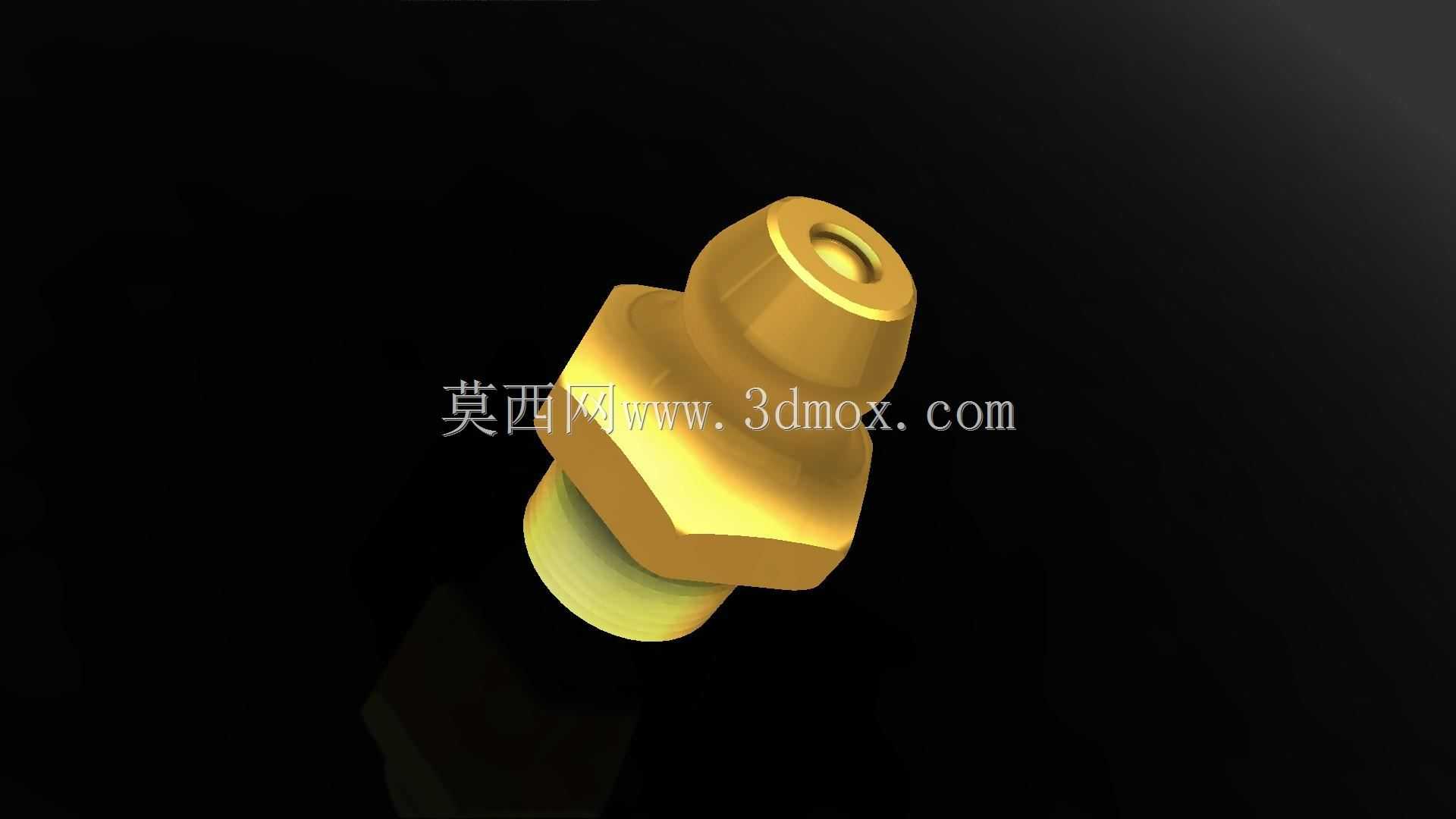

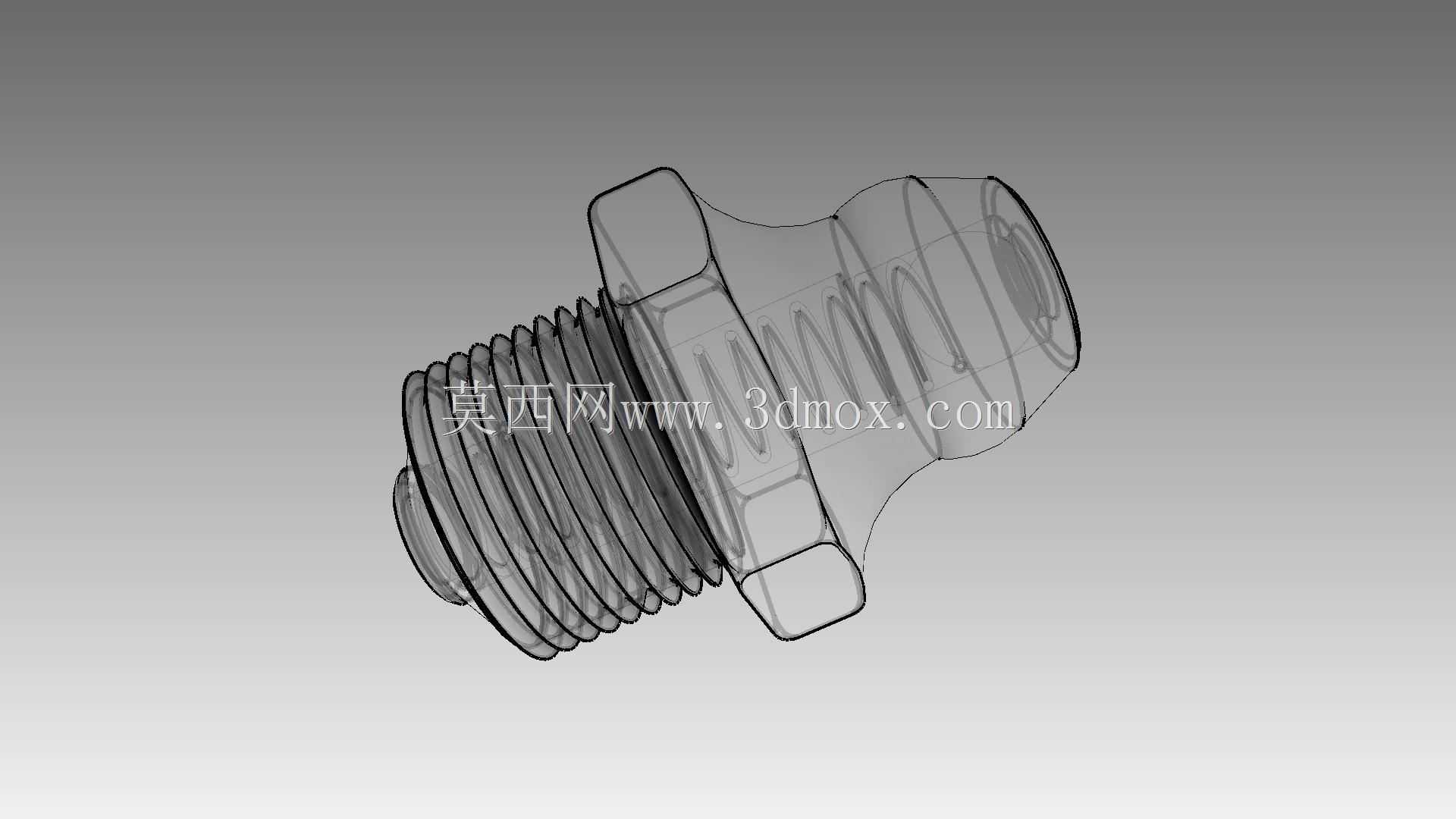

　　从结构设计逻辑来看，这个润滑脂嘴采用了三段式的经典结构布局，最下端是外螺纹连接段，用来和设备本体上的预制内螺纹孔配合，实现整个油嘴的固定与油路连通，螺纹段的长度需要匹配安装位的壁厚，避免螺纹旋入过深顶死内部油道，或是旋入深度不足导致连接松动渗油；中间段设计了六方拧装结构，方便现场用标准开口扳手或者套筒施加拧紧力矩，六方的对边尺寸符合通用五金件的标准规格，不需要定制特殊工装就能完成拆装维护；最上端是注油对接头，采用了和标准黄油枪枪头匹配的锥面密封结构，内部集成了单向止回的钢珠与弹簧结构，注油时黄油枪的压力顶开钢珠，润滑脂顺着内部通孔进入设备的摩擦副间隙，注油完成撤去枪头后，弹簧推动钢珠复位封住通道，既可以防止内部的润滑脂受温升膨胀反向外溢，也能阻挡外部的粉尘、切削液、泥水等杂质顺着油道进入摩擦副内部，避免磨粒磨损加剧零件损耗。

　　做三维建模的时候，需要重点关注几个安装边界的尺寸约束：首先是螺纹段的公称直径与螺距，要和设备安装孔的内螺纹完全匹配，常见的规格有公制M6、M8、M10，也有对应英制管螺纹的型号，建模时螺纹收尾的退刀槽位置不能遗漏，否则实际加工时螺纹无法拧到底，会导致油嘴安装后歪斜，密封面贴合不严；其次是六方段的轴向位置，要保证螺纹拧紧到位后，六方端面和设备安装面之间预留0.5到1毫米的间隙，不要让六方直接压在安装面上，不然长期受振动后螺纹容易出现应力断裂；还有上端注油头的外形轮廓，要保证黄油枪枪头套入时有足够的操作空间，尤其是在设备内部狭窄空间安装的油嘴，周边不能有突出的筋条、螺栓等结构遮挡，否则现场维护时黄油枪无法垂直对接，强行斜向对接很容易损坏注油头的密封锥面，导致后续注油时漏脂。

　　实际选型应用时，还要结合使用场景调整细节：比如在户外露天作业的工程机械上，要选表面做镀锌钝化处理的型号，提升抗锈蚀能力，避免长期淋雨之后油嘴锈死无法注油；在高温作业的设备附近，比如焊接工位的夹具铰接点，要选耐温密封材质的油嘴，避免内部的密封件受高温老化失效；如果是安装在高速旋转的零件上，比如转轴的轴承位，还要控制油嘴的整体高度与重量，避免旋转时产生过大的不平衡量，影响设备运行稳定性。很多设备运维阶段的润滑故障，追根溯源都是这类小零件的设计选型不到位，比如油嘴的内部通径选得过小，注油时阻力过大，润滑脂无法顺利到达摩擦面，时间长了就会出现干磨异响；或是单向阀的弹簧刚度选得不合适，刚度过大则注油时需要的压力太高，普通手动黄油枪无法注油，刚度过小则设备运行时内部的压力容易顶开钢珠漏脂，这些细节在三维建模阶段就需要结合实际工况做匹配校验，不能直接照搬标准件库的模型不做校核。
