DN65口径停转式球阀内部结构拆解展示

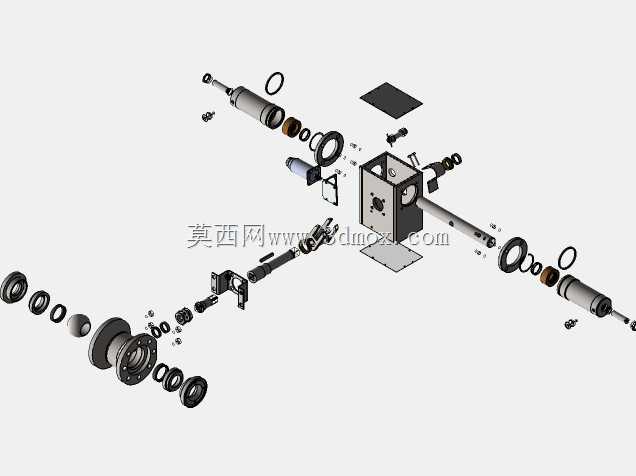

　　在化工流体输送、市政给排水、工业循环水系统这类对管路通断可靠性有严苛要求的场景里，大口径通断阀的选型一直是管路设计的核心环节，DN65规格的停转球阀，正是适配中等流量管路截流需求的典型元件。不同于常规浮动球阀依靠球体浮动贴合密封座的结构，这款停转球阀在启闭过程中，球体先完成微小角度的抬升脱离密封面再做旋转动作，到位后再下压贴合密封，能大幅降低密封面的摩擦磨损，在含少量固体颗粒的流体工况下，也能避免密封面被颗粒划伤，延长整阀的使用寿命。从拆解的三维结构来看，整阀采用对称式的双阀杆设计，两端分别配置驱动端与支撑端结构，中间的方形阀箱作为核心承压腔体，内部容纳球体与密封组件，两侧通过法兰结构与外接管路对接，

　　安装时可直接匹配DN65标准法兰的螺栓孔位，不需要额外做转接适配。密封体系采用多道O型圈组合密封，阀杆与阀体配合处、端盖与阀体结合面、球体与阀座接触位置都配置了对应规格的密封件，能耐受常规工况下的流体压力，避免外漏与内漏问题。设计过程中优先考虑了现场维护的便捷性，所有密封件都采用标准化规格，现场拆解更换不需要定制专用配件，端盖通过螺栓与主阀体连接，拆卸端盖即可直接取出内部的球体、阀座与阀杆组件，不需要将整阀从管路上完全切割拆卸，能大幅缩短现场检修的停机时间。从安装边界来看，整阀的轴向长度符合DN65球阀的常规安装尺寸，径向突出的驱动连接部位尺寸控制在合理范围，在管路排布密集的车间管廊、设备夹层里安装时，不会和周边的管路、

　　支架产生干涉，两端法兰的密封面采用凸面结构，适配常规的石棉橡胶垫、金属缠绕垫等通用密封垫片，不需要特殊定制密封件。驱动端的连接轴采用标准方轴结构，可直接适配手动手柄、气动执行器、电动执行器等多种驱动装置，用户可根据现场的自动化控制需求灵活选配驱动形式，不需要额外加工转接轴。在实际工况应用中，这款阀可用于水、轻度腐蚀性液体、无强粘性的油品等介质的通断控制，不适用于节流调节工况——这也是球阀类产品的通用特性，长期处于半开状态会导致高速流体冲刷密封面，造成密封失效。结构设计上，阀杆采用防飞出结构，即使在阀腔内部异常升压的情况下，阀杆也不会被内部压力顶出阀体造成外漏事故，这一点在压力管路的安全设计里是必须满足的结构要求。

　　球体表面做了高精度加工，圆度与表面粗糙度都达到密封要求，和阀座贴合时能形成连续的密封环带，在公称压力范围内可实现零泄漏截流。两侧的支撑轴承采用耐磨材质，降低阀杆旋转过程中的摩擦阻力，即使配置手动驱动，在公称压力下启闭也不需要过大的操作力矩，现场操作人员不需要借助加长杆就能完成启闭动作。拆解结构里还能看到定位组件，在球体旋转到全开、全关位置时，定位结构会给出明确的到位反馈，避免操作人员操作过位导致密封面错位，也能给自动化驱动提供到位信号的触发基准。
