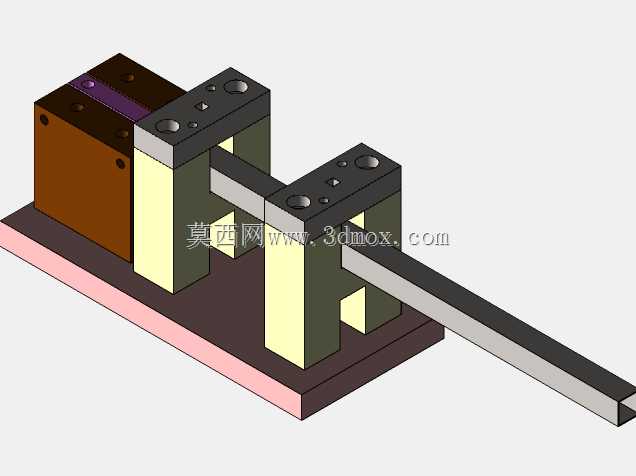

方管型材连续冲孔加工工装结构

　　既能保证长管材推送时不会出现卡滞，又能限制管材在垂直于进料方向的窜动，避免冲孔时出现孔位偏斜。冲孔工位采用分体式模架设计，凸模固定在上方的模柄连接座上，凹模嵌入下方的模座凹槽内，凹模的内孔和凸模的配合间隙按照所加工板材的厚度做匹配，针对1-2mm壁厚的普通碳钢管材，双边间隙取0.12-0.18mm，既能保证冲孔断面的光洁度，又能减少冲裁力，延长凸模的使用寿命。模架两侧设置了导柱导套结构，导柱和导套的配合采用H7/h6间隙配合，保证凸模下行冲裁时不会出现啃模的问题，导套内部预留了润滑脂存储槽，日常维护时只需要定期加注润滑脂就能保证导柱导套的顺畅滑动，不需要频繁拆解保养。这套工装可以根据加工需求调整冲孔工位的间距，在五金型材加工、金属家具生产、护栏框架制造这类场景里，方管冲孔一直是批量加工里的高频工序，传统划线钻孔的方式效率低、孔位一致性差，普通台钻加工长型材时还容易出现孔位偏移、管材变形的问题，这套冲孔工装就是针对矩形截面长管材的冲孔需求做的专用加工结构。整套工装采用卧式排布，底座为整块平板结构，作为所有功能组件的安装基准，安装时直接通过底座上的预留孔位固定在冲床工作台或者液压机台面上即可，不需要额外做复杂的调平校准，底座的平面度公差控制在0.05mm以内，保证上下模组件的同轴度不会因为安装基准偏差出现偏移。进料端设置了两组导向定位块，导向块的内槽尺寸和待加工方管的外轮廓做间隙配合，单边间隙控制在0.1-0.15mm，

　　两个独立的冲孔模座可以沿着底座上的T型槽滑动调整位置，调整到位后通过T型螺栓锁紧固定，就能实现不同孔距的管材冲孔加工，不需要重新制作整套模架，适配小批量多规格的管材加工需求。管材的轴向定位通过进料端的可调挡块实现，挡块同样可以沿着进料方向调整位置，配合模座的间距调整，就能加工不同孔位排布的管材工件。在实际使用时，操作人员只需要将方管从进料端的导向槽推入，直到管材端部抵到轴向定位挡块，启动冲床或者液压动力单元，凸模下行完成一次冲裁，之后继续推送管材到下一个定位位置，就能完成连续冲孔作业，相比传统的钻孔加工方式，加工效率可以提升5倍以上，而且孔位的位置公差可以控制在0.1mm以内，同批次工件的孔位一致性远高于划线加工的工件。

　　工装的所有受力部件都采用合金工具钢制作，凸模和凹模的刃口部分做了淬火处理，硬度达到HRC58-62，保证长时间冲裁作业下刃口不会出现崩缺、磨损过快的问题，非受力的结构件采用普通Q235钢材制作，在保证结构强度的前提下控制整体制造成本。出料端没有设置多余的遮挡结构，冲裁完成的管材可以直接从出料端穿出，不会因为冲孔产生的废料卡滞在模腔内，凹模下方预留了废料落料通道，冲裁产生的圆形废料会直接从通道掉落到设备下方的废料收集盒里，不需要人工频繁清理模腔，减少加工过程中的辅助时间。针对不同截面尺寸的方管加工，只需要更换对应尺寸的导向块和凸凹模组件，不需要更换整套工装底座和模架，换型时间可以控制在15分钟以内，适配多规格小批量的柔性加工需求。

　　在安装边界上，整套工装的整体长度根据常用加工管材的送料长度设计，宽度方向不超过普通冲床工作台的安装尺寸，高度方向适配常规开式冲床的闭合行程，不需要对现有冲压设备做任何改造就能直接安装使用，对于中小五金加工企业来说，不需要投入专用的数控冲孔设备，就能实现方管类工件的高精度冲孔加工，大幅降低设备投入成本。另外，这套工装的结构没有复杂的传动或者电控组件，所有部件都是纯机械结构，日常维护只需要检查刃口磨损情况、定期加注润滑油，故障率极低，对操作人员的技能要求也不高，普通冲压设备操作人员经过简单讲解就能独立操作，适合车间一线的批量加工场景。在护栏、货架、金属家具这类产品的生产中，方管的冲孔工序是连接装配的前置工序，孔位的精度直接影响后续装配的顺畅度，这套工装通过机械定位的方式保证孔位精度，避免了因为孔位偏差导致的装配错位、需要二次扩孔修正的问题，间接提升了后续装配工序的效率。
