带电动执行机构的旋转式闸阀结构设计

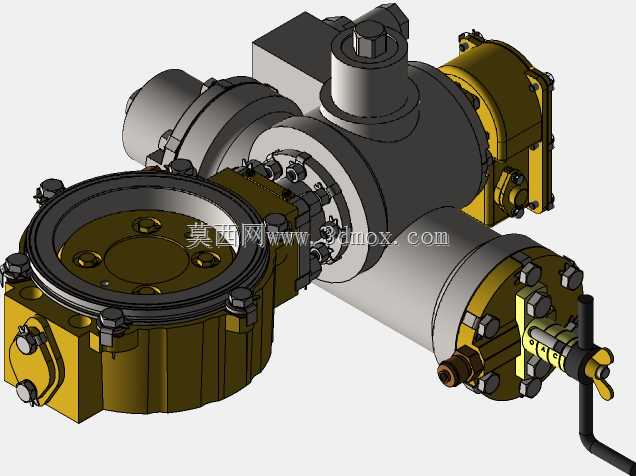

　　在长距离流体输送管网、石化工艺管线、市政给排水干线这类对截断可靠性要求极高的工况里，常规升降式闸阀往往需要预留较大的阀杆轴向操作空间，遇到管廊排布紧凑、操作位纵深不足的场景，适配性会打折扣。这款旋转式闸阀的结构设计，正是针对这类空间受限的工业场景做的定向优化，核心是把传统闸板的垂直升降动作，转化为执行机构输出轴的旋转驱动，大幅压缩阀门操作端的轴向安装尺寸。从结构组成来看，整套阀件包含阀体主腔、侧装式电动驱动单元、密封副组件、手动应急操作端、接线腔体几个核心部分，阀体采用三通式铸钢主体结构，两端法兰连接面的同轴度公差控制在0.05mm以内，能直接对接同压力等级的工业管路法兰，不需要额外加工过渡连接件。

　　驱动端的电动执行器采用侧挂式安装布局，和阀体主腔通过齿轮减速腔连接，内部的蜗轮蜗杆副把电机输出的高转速低扭矩动力，转化为阀瓣旋转所需的低转速高扭矩输出，传动比经过匹配计算，既能保证阀瓣在额定压力下完成旋转启闭动作，又能在到位后实现机械自锁，避免流体压力波动导致阀瓣自行移位。密封结构上，阀瓣和阀座之间采用金属硬密封加软质密封圈的复合密封形式，金属密封面堆焊硬质合金，能耐受流体中少量固体颗粒的冲刷，软质密封圈嵌入阀座的燕尾槽内，在低压工况下也能保证零泄漏，密封副的配合面经过研磨处理，表面粗糙度达到Ra0.8，有效降低旋转启闭过程中的摩擦阻力。手动应急操作端设置在执行器的侧下方，带离合切换结构，正常电动运行时手动轴和传动链脱开，

　　不会出现跟转带来的安全隐患，断电或者电控系统故障时，扳动离合手柄就能切换到手动操作模式，通过配套的手柄就能完成阀门启闭，满足现场应急操作的安全规范要求。接线腔体采用隔爆型结构设计，腔体结合面设置密封胶条，进线口采用防爆格兰头，能满足有易燃易爆气体存在的化工工况防爆要求，腔体内预留足够的接线空间，方便现场敷设控制电缆、接入远程控制系统。从安装边界来看，这款阀门的主体长度比同通径的升降式电动闸阀缩短近30%，执行器侧挂后整体高度降低40%左右，在管廊分层排布、设备间管路密集的场景里，能有效减少对周边管线、设备的安装空间占用，法兰连接孔的位置尺寸严格遵循对应压力等级的管路法兰标准，现场安装时不需要重新配打法兰孔，

　　能直接替换同参数的传统闸阀。设计过程中针对阀瓣的旋转轨迹做了运动仿真验证，确认阀瓣在全行程旋转过程中不会和阀体内腔、密封座发生卡滞，流道部分做了流线型过渡处理，减少流体在阀腔内的涡流损失，降低阀门运行时的流阻系数，相比同通径的截止阀，流阻能降低60%以上，适合长期处于全开状态、需要低流阻输送的干线管路。另外在执行器和阀体的连接位置设置了开度指示结构，能直观显示当前阀门的启闭角度，方便现场巡检人员快速判断阀门状态，不需要额外拆卸部件检查。阀件的所有外露紧固件都采用不锈钢材质，外露的金属表面做了防腐涂层处理，能适应户外露天、潮湿工况的长期使用需求，连接螺栓的预紧力经过扭矩计算，既能保证密封面的压紧力足够，又不会因为预紧力过大导致密封件变形失效。
