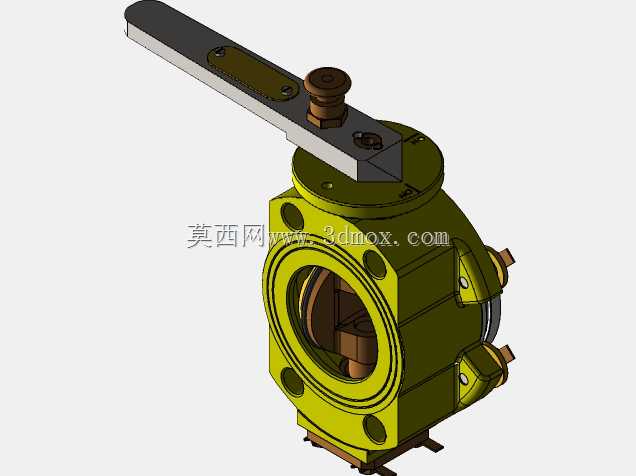

手动杠杆式法兰连接三通蝶阀结构

　　在工业流体输送管网、中小型工艺管线的支路切换场景里，这类手动杠杆驱动的三通蝶阀是兼顾成本与操作便捷性的常用控制元件，区别于常规两通蝶阀仅能实现单条管路通断的功能，该结构可同时对接三条同管径管路，完成介质流向切换、两路合流或者单路分流的工况需求，在循环水系统、低压润滑油路、中小型化工原料输送支线里应用十分广泛，无需额外配置气动或者电动执行机构，仅靠现场操作人员扳动手柄即可完成工位切换，适合不需要频繁远程调控、操作点位就近可达的管线布局。从结构设计逻辑来看，该阀采用偏心蝶板的密封结构，相比中线蝶阀，启闭过程中蝶板与密封圈的摩擦行程更短，能有效降低密封件的磨耗，延长无维护使用周期，阀杆与蝶板之间采用扁方加定位销的连接形式，

　　避免长期带压操作下出现传动打滑的问题，手柄末端带定位卡槽，可与阀体顶部的定位齿盘配合，将阀位锁定在全开、全关以及中间分流的对应工位，防止管线振动或者误触碰导致阀位偏移引发的工艺故障。阀体采用三法兰端的一体式铸造结构，三个连接法兰的端面均加工有密封水线，可适配常规凸面法兰的安装对接，法兰螺栓孔采用跨中布置形式，与同压力等级的通用管路法兰具备完全互换性，不需要额外制作过渡连接件。安装边界方面，该阀的三个法兰端面处于同一水平轴线的垂直交汇位置，其中两个法兰同轴对向布置，第三个法兰垂直于主轴线从阀体侧部引出，安装时需要预留足够的手柄操作空间，手柄扳动的行程范围内不能布置其他管线或者结构支架，避免操作干涉；阀体底部带定位凸台，

　　可在管线安装时配合管架做承重支撑，避免阀体重力全部加载在连接法兰螺栓上，长期运行引发法兰密封面渗漏。流道设计上，阀体内腔做了圆弧过渡处理，介质流经蝶板时的流阻相比直角转向的三通球阀更低，在大流量循环水场景下能降低管路的压损，减少输送泵的扬程损耗。密封结构采用可拆卸的阀座设计，当密封圈出现老化磨损时，不需要将整个阀体从管线上拆下，仅需拆开侧部的阀座压盖即可更换密封件，大幅降低现场维护的工作量。阀杆的穿出部位采用填料密封结构，通过压盖螺母的预紧力压缩填料，实现阀杆与阀体之间的动密封，可耐受常规工况下的管线压力，不会出现介质沿阀杆外漏的问题。手柄与阀杆的连接部位设置了防松垫圈，在长期带压操作、管线振动的工况下不会出现连接松动，

　　保证操作力矩的有效传递。这类蝶阀的适用介质覆盖清水、润滑油、低腐蚀性的化工流体等，工作压力等级适配中低压管路的使用需求，在设备配套的冷却系统、润滑系统，以及厂区公用工程的水管线、压缩空气支线上，都能见到这类结构的应用，其结构紧凑，相比同口径的三通球阀重量更轻，安装占用的空间更小，在布局紧凑的设备内部管线布置中具备明显的选型优势。建模过程中需要重点关注蝶板转动的行程干涉校验，确保蝶板在0到90度的转动范围内，不会与阀体内壁、阀座密封面发生卡滞，同时要保证三个法兰端的同轴度、端面垂直度符合管路安装的形位公差要求，避免现场安装时出现法兰错位、密封面压合不均导致的渗漏问题；阀杆与阀体的配合间隙需要控制在合理范围，既要保证阀杆转动灵活无卡涩，又要避免间隙过大导致蝶板偏心、密封面压合不紧出现内漏。
