框架式管道弯制加工工装结构设计

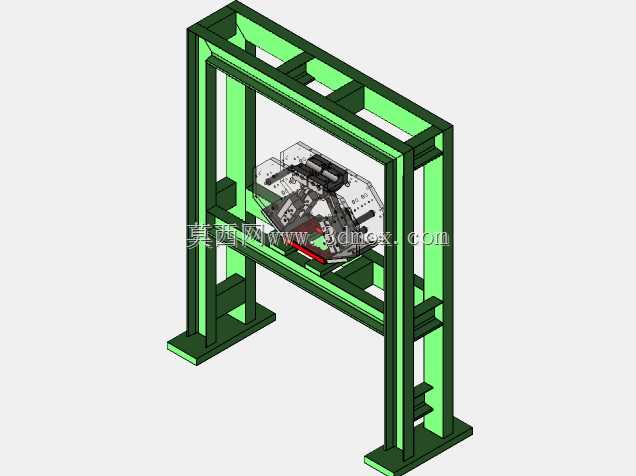

　　在管材二次加工的生产场景里，不同管径、壁厚的金属管道弯制工序，一直是管路预制、暖通安装、非标流体设备搭建环节里的核心工序，这套框架式弯制工装的结构设计，正是针对小批量多规格管道弯制作业的现场需求搭建。从实际落地的作业逻辑来看，这套工装采用门式方管焊接机架作为承载主体，机架底部设置带安装孔的外延支撑脚，可直接通过膨胀螺栓固定在车间硬化地面，也可搭配减震垫放置在预制平台上，整体安装边界的横向宽度控制在1.2米区间，纵向深度0.8米，垂直高度1.6米，不会占用过多车间作业面积，适配多数中小型加工班组的工位排布。工装核心的弯管执行组件内嵌在机架中部的安装空腔内，组件集成了管材夹持模块、弯制定位模块与角度限位结构，

　　作业时可根据待加工管道的外径更换对应规格的夹持镶块，镶块采用快拆式定位销固定，更换过程无需额外拆卸主体螺栓，单批次规格切换的调整时间可控制在十分钟以内，适配外径从10mm到50mm区间的常规金属管材弯制，弯制角度可通过侧边的限位挡块在0到180度区间内自由调节，能满足管路布设中常见的直弯、缓弯、异形角度弯的加工需求。从设计思路上看，这套结构没有采用复杂的数控驱动结构，而是依托机架的刚性承载搭配手动或小型液压驱动的执行端，一方面降低了设备本身的制造成本，另一方面也减少了复杂电控系统带来的故障点，适合没有专业设备维护人员的小型加工班组使用。机架的竖向支撑与横向横梁之间采用加劲肋焊接加固，在弯管作业承受径向反作用力时，

　　机架整体的形变量可控制在0.2mm以内，避免因机架晃动导致的弯管角度偏差、管材表面压痕等常见加工缺陷。弯管组件的安装平面与机架底部支撑面保持严格的水平度公差，安装时通过机架底部的调节螺栓可快速找平，确保管材送进过程中不会出现上下偏摆，弯制成型的管道圆弧段椭圆度可控制在8%以内，满足常规流体管路、电气穿线管路的成型精度要求。在实际作业的适配场景中，这套工装既可以用于车间内的批量管道预制加工，也可以拆解后运输到施工现场完成现场弯制作业，整体结构没有易损的精密部件，日常维护仅需定期在铰接转动部位加注润滑脂即可，长期使用的维护成本极低。结构设计过程中充分考虑了作业人员的操作 ergonomics，核心操作手柄的安装高度距离地面1.1米，

　　刚好适配成年作业人员站立操作的舒适高度，管材送进的入口侧预留了0.5米的操作空间，方便作业人员扶持管材、调整送进长度，弯制完成后的出料侧没有结构遮挡，成型后的管道可直接取出转入下一工序。不同于大型全自动弯管设备需要配套的上料、下料辅助机构，这套工装的结构紧凑，单人即可完成全部弯管操作，对于小批量、多规格的管路加工需求而言，投入产出比远高于大型专用设备，同时框架式的结构也预留了后续升级的安装位，后续如果有自动化升级需求，可直接在现有机架上加装伺服送料机构、角度自动检测模块，无需重新搭建承载主体，结构的拓展性能够覆盖多数中小加工场景的长期使用需求。
