适配雪佛兰GMC皮卡中控的杯托结构设计

　　在商乘两用皮卡的日常使用场景中，中控台杯架的老化损耗是高频出现的使用痛点，尤其是服役年限较长的全尺寸皮卡，原厂杯架依靠多瓣式橡胶指结构实现杯体夹持，长期受阳光直射、温度交变、饮品渗漏腐蚀影响，橡胶材质会逐步出现硬化、形变、掉渣问题，不仅无法稳定固定水杯、咖啡保温杯这类常用车载容器，老化脱落的橡胶碎屑还会堆积在中控储物槽缝隙内，清理难度极大，行驶过程中橡胶残件与杯体碰撞还会产生连续异响，干扰驾驶注意力。本次设计的杯托结构，就是针对2010款雪佛兰与GMC 1500系列皮卡的中控安装位开发的替换式配件，无需改动原车中控结构，在修剪掉完全老化失效的原厂橡胶指结构后，可直接嵌入原有杯架安装腔，实现无损替换。

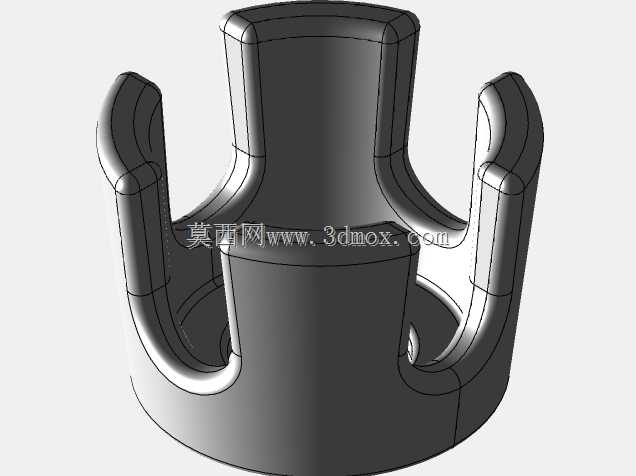

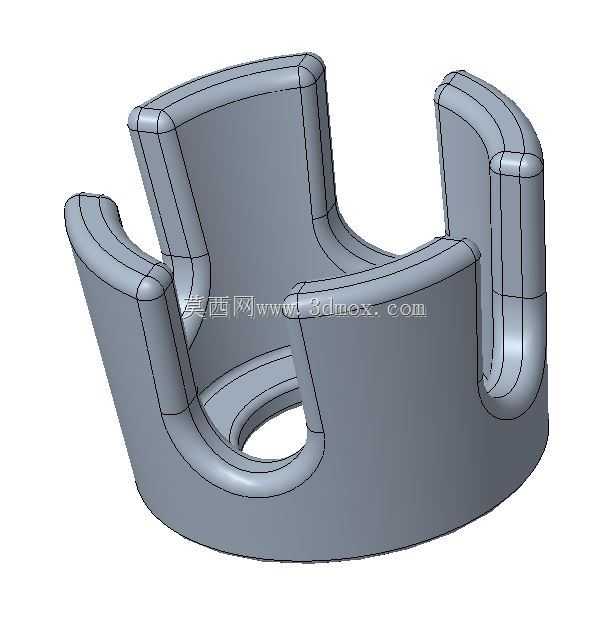

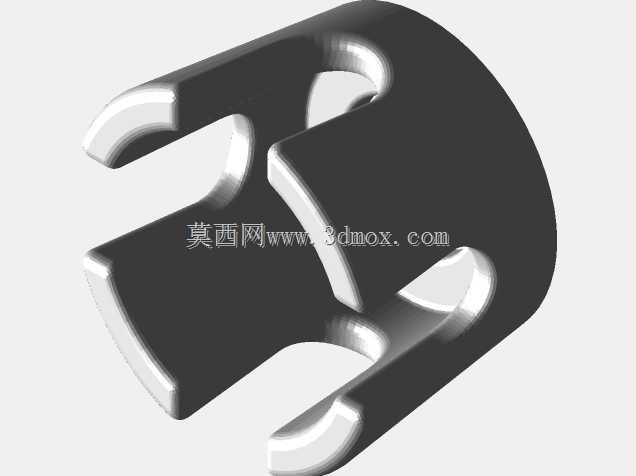

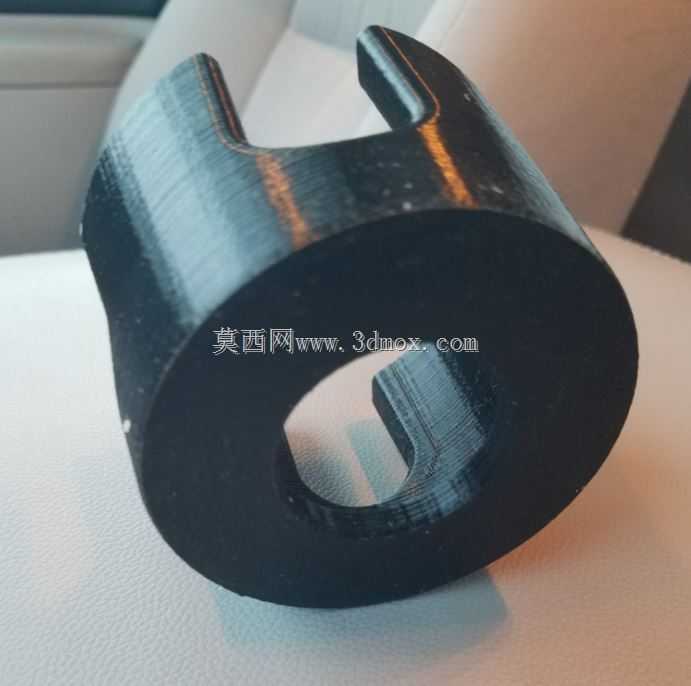

　　从功能实现逻辑来看，该杯托摒弃了原厂易老化的柔性夹持方案，采用整体式刚性支撑结构，四瓣式向上延伸的支撑臂形成环抱式限位空间，支撑臂顶部做了向内收的限位凸缘，能够对不同直径的常规车载水杯、保温杯、饮料瓶形成周向限位，避免车辆加减速、过弯时容器倾倒洒漏。支撑臂之间预留的U型缺口，一方面是为了避让杯体侧面的把手、挂耳结构，带把手的马克杯、户外保温杯也能顺畅放置，另一方面也能降低整体结构重量，减少材料消耗，同时方便用户取放容器时手指有足够的施力空间，不会出现卡手问题。杯托底部为完整的环形承托面，能够均匀传递容器的重量载荷，避免局部应力集中导致的结构形变，承托面的内径与原车杯架安装腔的底部定位凸台完全匹配，嵌入后不会出现周向转动、上下窜动的问题，安装贴合度完全匹配原车开模尺寸。

　　从安装边界的尺寸匹配来看，设计前期完全对标原车杯架腔体的三维扫描数据，杯托的最大外径与原车橡胶指安装位的内径保持过盈配合公差，嵌入后依靠塑料件自身的微形变张力实现固定，无需额外打胶或者加装固定螺丝，普通用户自行修剪完老化橡胶残件后，对准位置按压到位即可完成安装，全程不需要专业维修工具。支撑臂的高度经过多轮实车验证，既能够保证对高度120-200mm的常规饮品容器形成足够的支撑高度，避免容器重心过高倾倒，又不会高出中控台面过多，影响换挡、中控按键操作的手部空间，不会与挡把、手刹、中控扶手的运动行程产生干涉。

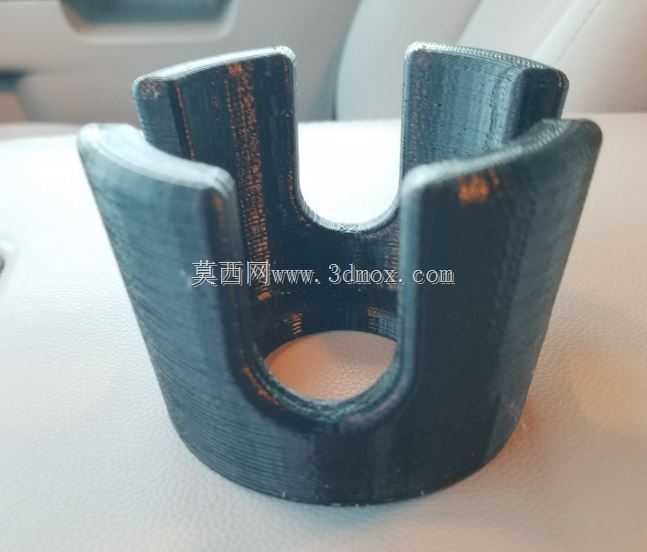

　　结构细节设计上，所有支撑臂的边缘都做了R2以上的圆角过渡，没有尖锐棱角，取放容器时不会刮花杯体表面的漆面或者印刷层，长期使用也不会因为应力集中出现支撑臂根部断裂的问题。整体壁厚均匀控制在2.5mm，既能够保证足够的结构强度，承受满水状态下1.5kg以内的容器载荷，在车辆颠簸、急刹工况下不会出现结构开裂，也适配FDM3D打印的工艺要求，打印过程中不会出现壁厚不均导致的翘曲、填充不足问题，用户自行打印制作时不需要额外添加支撑结构，打印完成后去除少量底边支撑即可直接安装使用。材质选择上适配常规的PETG、ABS等常用工程塑料，耐温范围覆盖-20℃到80℃，能够适配车内夏季暴晒、冬季低温的使用环境，不会因为温度变化出现形变、脆化问题，使用寿命远长于原厂的橡胶材质结构。

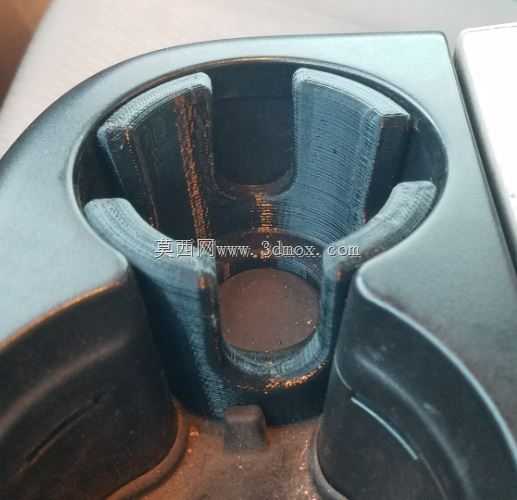

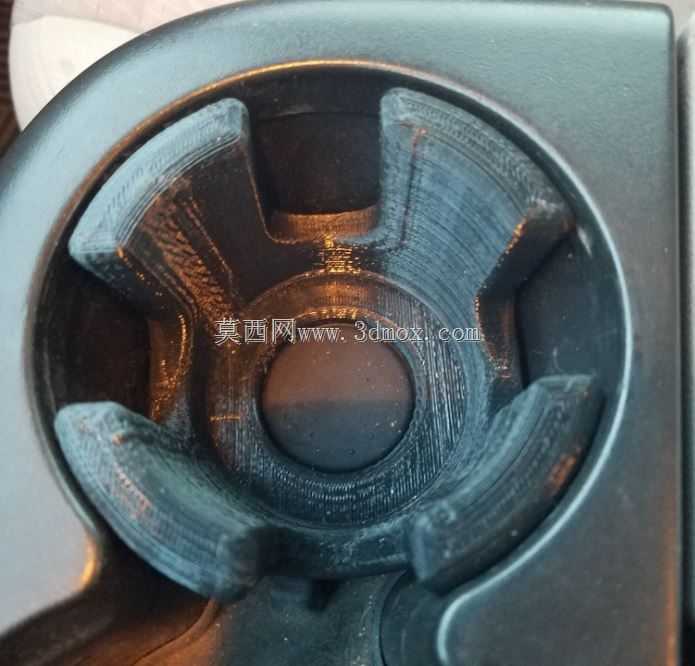

　　实际装车验证过程中，该杯托能够稳定固定直径60-90mm范围内的各类饮品容器，行驶在非铺装路面、连续过弯、紧急制动工况下，容器都不会出现移位、倾倒问题，且因为是刚性贴合安装，完全消除了原厂橡胶老化后产生的异响问题，杯托与原车中控的配色、安装间隙高度匹配，不会有突兀的改装感，在不破坏原车内饰整体性的前提下，解决了老款皮卡杯架老化失效的常见使用痛点，兼顾了实用性与安装便捷性。
