直列四缸四冲程发动机曲柄连杆结构设计

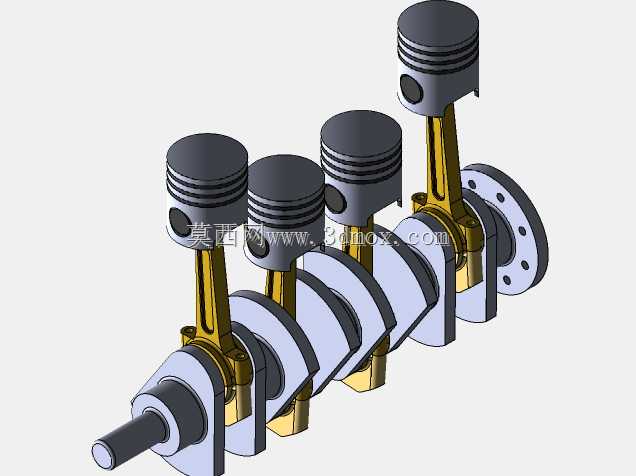

　　这套直列四缸动力单元的核心结构设计，完全围绕民用乘用车、小型通用动力设备的实际运行需求展开，在结构布局上采用了量产机型最成熟的直列四缸排布，四个活塞沿曲轴轴线等距排列，相邻工作缸的点火间隔均匀分配到曲轴720度的完整工作循环中，从根源上抵消了直列机型常见的二阶往复惯性力，让整机运行时的振动幅度控制在民用动力设备可接受的区间内，不需要额外加装体积庞大的平衡轴组件，就能满足家用车辆、小型固定式动力机组的平顺性要求。

　　从实际应用场景来看，这套结构覆盖了1.0L到2.5L排量区间的主流动力需求，既可以适配家用紧凑级轿车的前置动力舱布局，也能经过小幅参数调整后作为小型工程机械、农用作业设备的动力输出核心，甚至可以经过强化后适配入门级性能改装车型的动力升级需求。整个结构的安装边界完全遵循量产车型的前置前驱/前置后驱平台通用规范，曲轴输出端的法兰连接尺寸匹配主流手动、自动变速箱的输入轴对接标准，缸体连接面的螺孔位置完全对齐现有量产机型的安装点位，不需要对配套的机舱结构、悬置点位做大幅修改就能完成适配，大幅降低了新机型开发时的配套验证成本。

　　在功能特性的设计上，整套曲柄连杆机构完全匹配四冲程循环的运行逻辑：进气冲程时活塞从上止点下行，进气门开启的时序与活塞下行的负压形成精准配合，保证可燃混合气能充分填充气缸容积；压缩冲程时活塞从下止点上行，两道气环、一道油环的活塞环组设计，既能保证压缩行程的气缸密封性，避免压缩压力泄漏导致的动力损失，又能在活塞往复运动时均匀刮除缸壁多余的润滑油，避免机油窜入燃烧室造成异常消耗；做功冲程时火花塞点火后的燃气压力直接作用在活塞顶面，通过活塞销将轴向推力传递给连杆，再由连杆将往复直线运动转化为曲轴的旋转扭矩，最终通过曲轴后端的飞轮将动力输出到传动系统；排气冲程时活塞再次上行，将燃烧后的废气完全推出气缸，为下一个工作循环做好准备。四个气缸的工作时序按照1-3-4-2的经典点火顺序排布，保证曲轴每旋转180度就有一个气缸进入做功冲程，让动力输出没有明显的断档，整机运转的平顺性远优于同排量的三缸、双缸机型。

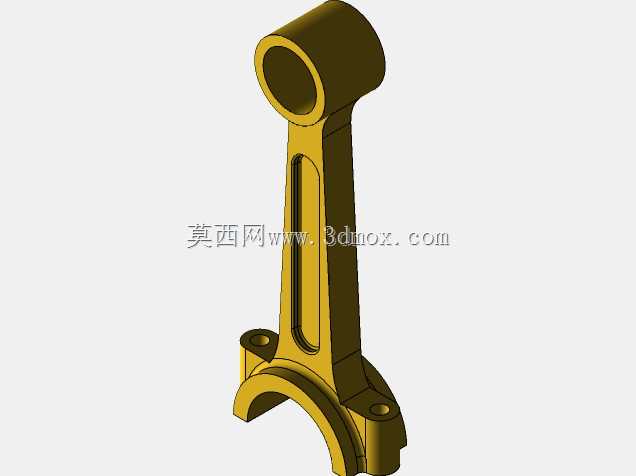

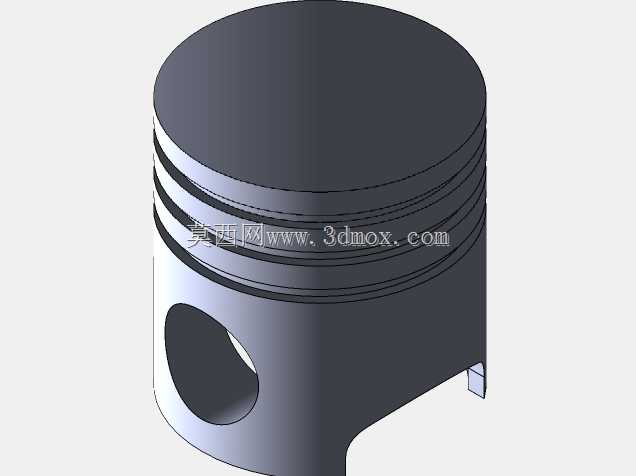

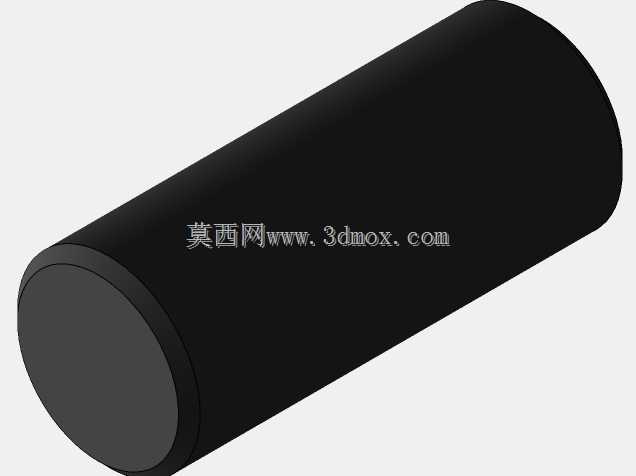

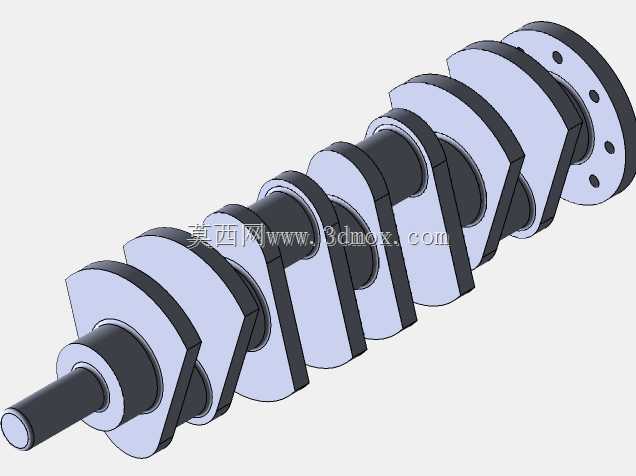

　　设计思路上完全优先考虑量产加工的工艺可行性与长期运行的可靠性：活塞采用了轻量化的铝合金材质设计，活塞裙部做了微椭圆型线处理，在冷机状态下预留了均匀的热膨胀间隙，避免发动机达到工作温度后活塞热胀卡滞在缸筒内；活塞销采用全浮式设计，工作时可以在活塞销座和连杆小头衬套之间自由转动，让磨损均匀分布在整个接触面上，大幅延长组件的使用寿命；连杆采用了锻钢材质的工字型截面设计，在保证足够结构强度、能承受最高6000转/分转速下的往复冲击载荷的同时，尽可能降低自身的往复运动质量，减少曲轴运转时的惯性负载；曲轴采用了全支撑设计，四个曲柄销之间都设置了主轴颈支撑，每个主轴颈都匹配对应的压力润滑通道，机油从缸体主油道直接输送到主轴颈和连杆轴颈的摩擦面，形成稳定的油膜避免干摩擦，曲轴的平衡块按照每个曲柄的离心力、活塞连杆组的往复惯性力做了精准的配重校准，动平衡精度控制在量产机型要求的G16等级以内，保证高转速运转时不会出现异常的振动传导。

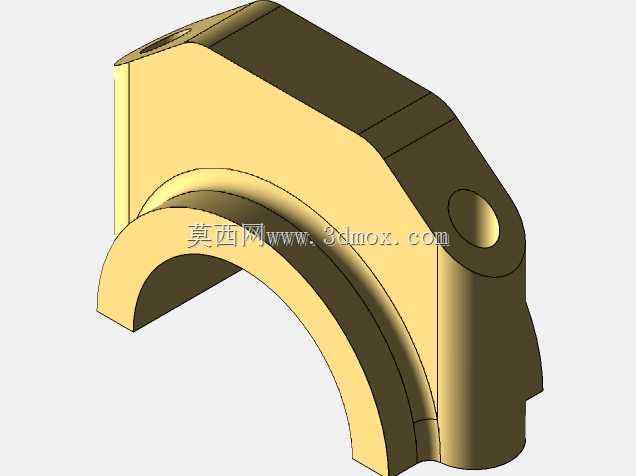

　　外形尺寸上，整套曲柄连杆机构的总长度、总宽度、总高度都严格控制在主流直列四缸机型的尺寸区间内，曲轴的轴向窜动间隙预留了0.1mm到0.3mm的合理范围，既不会因为间隙过大导致运转时的轴向撞击异响，也不会因为间隙过小导致热机后曲轴膨胀卡滞；连杆大头的剖分面采用了成熟的平切口设计，连杆螺栓的预紧扭矩按照锻钢材质的屈服强度做了精准匹配，避免高转速下连杆螺栓断裂引发的严重机械故障；活塞顶面的燃烧室凹坑形状匹配平顶缸盖的挤气面设计，在压缩行程末端能形成合理的挤气涡流，让可燃混合气混合更充分，提升燃烧效率降低排放污染物。整套结构没有采用过于激进的非常规设计，所有配合间隙、连接方式、材料选型都经过了长期量产场景的验证，不管是用于新机型开发的结构参考，还是用于教学场景的原理演示，都能准确还原四冲程发动机核心结构的运行逻辑与工程设计要点。
