内燃机动力系统活塞三维结构设计

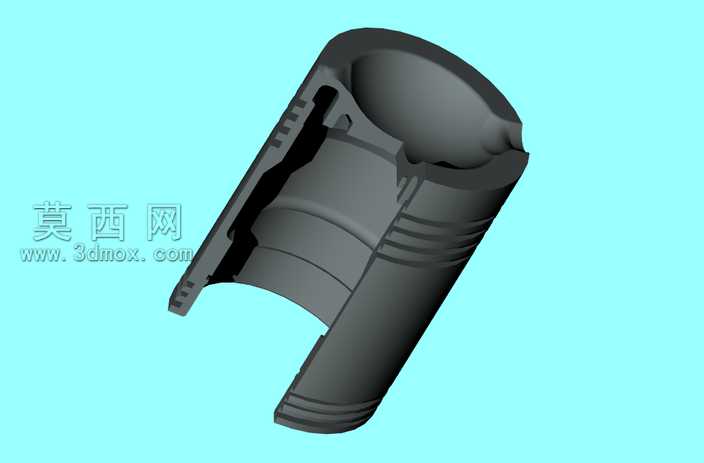

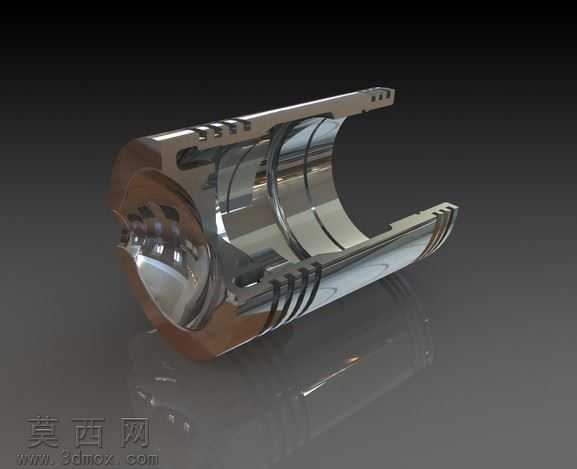

本作品为内燃机核心往复运动部件活塞的三维结构模型，建模过程严格遵循内燃机活塞的实际工程设计规范，首先通过草图绘制确定活塞的整体轮廓基准，依次构建活塞顶部燃烧室凹腔、头部环带区域、裙部导向结构的基础曲面，通过拉伸、旋转、切除等基础建模命令完成主体结构的初步成型。建模过程中重点还原了活塞头部的多道环槽结构，精准复刻气环、油环的安装槽位尺寸与槽内定位细节，对油环槽的回油孔结构采用阵列切除方式完成均布特征构建，保证孔位的周向角度与孔径参数符合实际设计要求。针对活塞裙部的型线特征，采用曲面放样命令完成中凸变椭圆裙面的构建，还原裙部的导向适配结构，同时对活塞销座的凸台结构、销孔内的衬套安装位、内部加强筋的布局做了精细化处理，通过布尔运算完成各结构的融合，避免模型出现破面、重叠等拓扑错误。材质渲染阶段，为模型赋予了铸铝合金的基础材质属性，调整材质的金属度、粗糙度参数还原活塞成品的哑光金属质感，对环槽、销孔等机加工区域做了局部材质微调，体现加工面与非加工面的质感差异。结构设计上充分考虑活塞的实际工作工况，顶部凹腔的造型匹配燃烧室的混合气流动需求，头部环带的间距设计兼顾密封与导热需求，裙部的型线设计适配缸套的配合间隙，内部加强筋的布局在保证结构强度的同时尽可能降低活塞整体重量，满足往复运动的轻量化要求。整体模型结构完整，细节还原度高，各特征的尺寸比例符合内燃机活塞的通用设计标准，可用于动力系统结构教学、发动机装配模拟、零部件性能仿真分析等场景，模型的曲面连续性良好，特征参数可编辑，能够支持后续的结构优化与改型设计。
