标准轴承性能测试实验台结构设计

　　这套轴承测试装置的核心应用场景覆盖轴承生产下线质检、运维环节轴承磨损状态核验、高校机械类专业摩擦磨损实验教学三类场景，在轴承制造车间的质检工位，可直接对接产线完成成品轴承的额定载荷下运转精度、温升、振动值的批量抽检，无需额外搭建复杂工装；在设备运维班组，可对从旋转设备上拆解下的旧轴承进行加载测试，判断轴承剩余使用寿命，避免过早更换造成的备件浪费，也防止带故障轴承装机引发的设备非计划停机；在教学实验室中，可配合传感器完成不同润滑条件、不同转速下轴承失效过程的演示实验，帮助学生理解滚动轴承的失效机理。

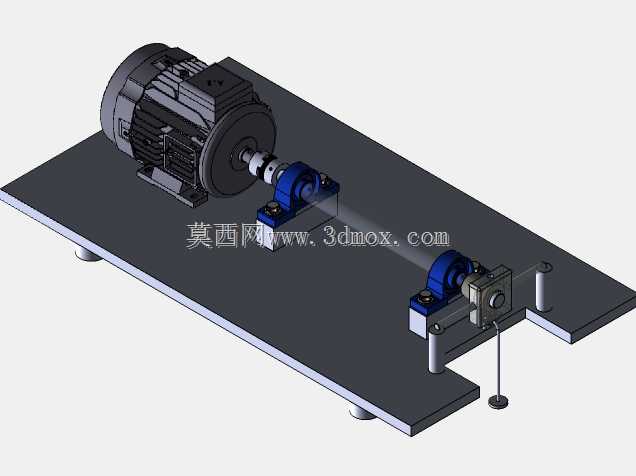

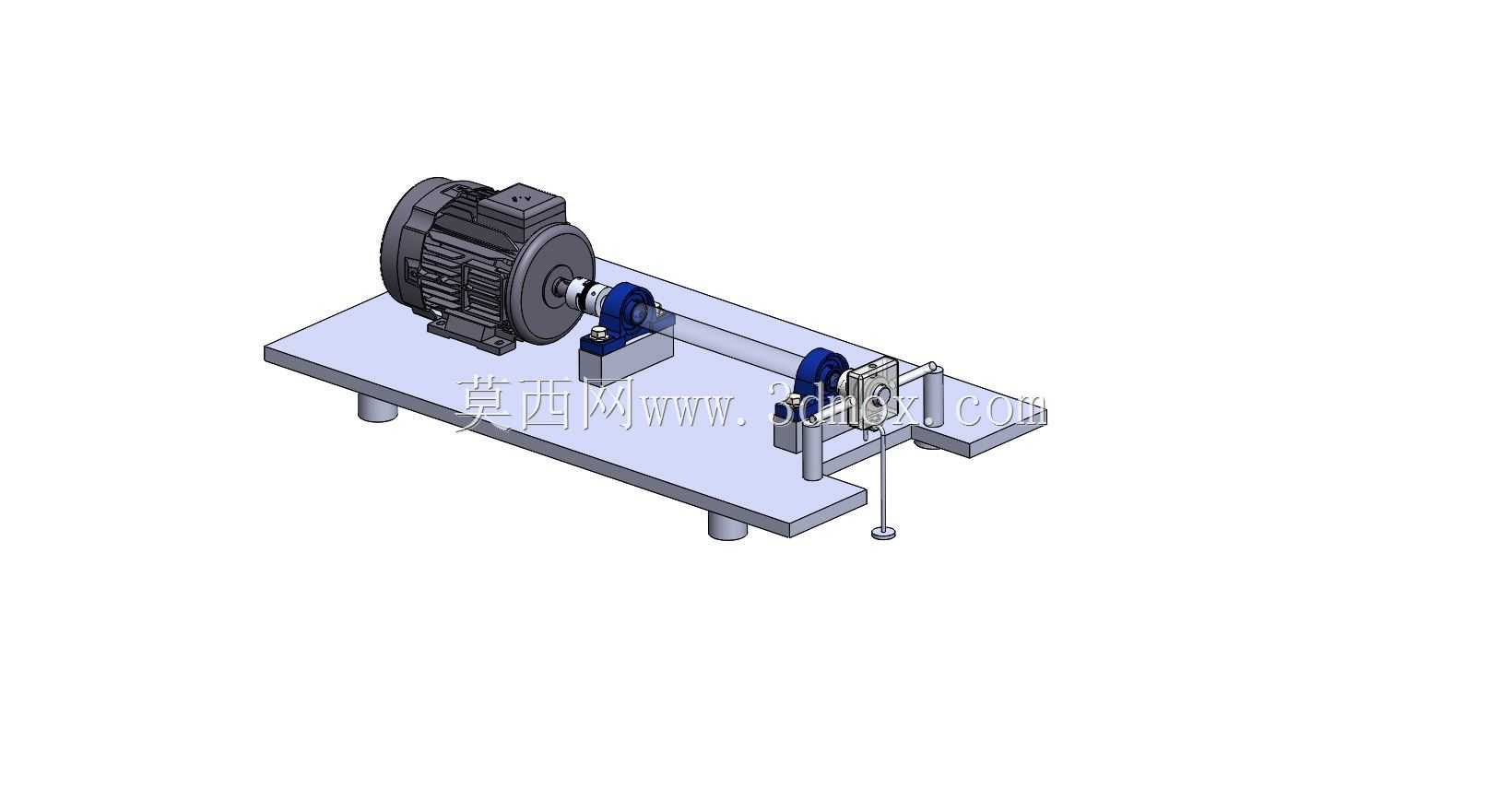

　　从功能实现逻辑来看，装置采用卧式悬臂测试结构，动力端采用标准三相异步电机提供稳定旋转动力，动力输出端通过联轴器连接测试主轴，两个测试轴承位分别安装支撑轴承与待测轴承，可通过调整端部加载机构的配重，向待测轴承施加恒定的径向载荷，模拟轴承实际工作中的受力状态。测试过程中可在轴承座位置加装振动传感器、温度传感器，实时采集轴承运转过程中的振动幅值、温升速率等核心参数，通过数据对比判断轴承的游隙精度、润滑状态、滚动体磨损情况。主轴采用阶梯轴设计，不同轴段的直径公差按照过渡配合要求加工，既保证轴承内圈与轴的周向固定无相对滑动，又方便测试完成后轴承的快速拆卸更换，降低单次测试的准备工时。

　　设计过程中重点考量了安装基准的统一性，底部安装平板采用加厚铸铁平板加工，表面铣削加工出T型槽用于固定电机座、轴承支座、加载支架，所有安装面的平面度控制在0.05mm以内，保证各部件安装后的同轴度误差在允许范围内，避免因安装不对中引入额外的附加载荷，干扰测试结果的准确性。电机座采用可调节结构，底部设置腰型安装孔，可在安装时微调电机的轴向位置，保证电机输出轴与测试主轴的同轴度，联轴器选用弹性梅花联轴器，可补偿小角度的安装偏差，同时缓冲电机启动瞬间的冲击载荷，避免启动冲击对测试轴承造成意外损伤。

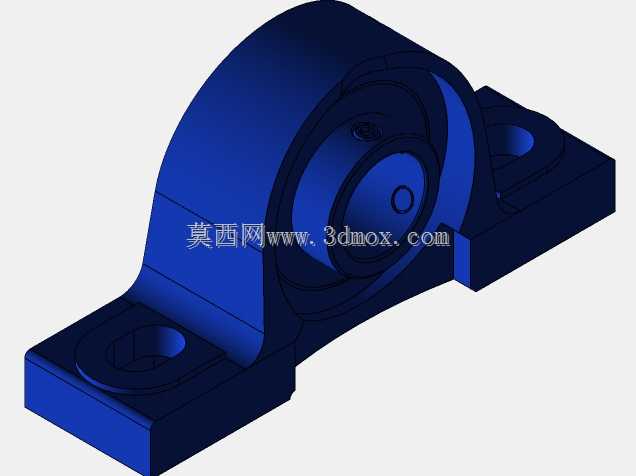

　　安装边界方面，整套装置的底部平板长度约800mm，宽度约400mm，底部四个可调支撑脚的高度调节范围为0-20mm，可适应不平整的工作台面安装，安装时仅需保证支撑脚全部受力、平板水平度偏差不超过0.2mm/m即可投入使用。加载机构采用重力砝码加载方式，通过杠杆结构将砝码重力放大后传递到待测轴承的外圈，加载力的大小可通过更换不同质量的砝码进行调整，杠杆的支点位置采用高精度滚动轴承支撑，减少加载机构自身的摩擦阻力，保证加载力的精度控制在5%以内。两个轴承支座采用分体式设计，轴承安装孔为镗床一次装夹加工完成，保证两个支座的孔同轴度，支座与平板之间通过定位销定位，重复拆装时无需重新找正，可大幅提升测试换型的效率。

　　在细节设计上，测试主轴的端部设置有防脱挡圈，防止高速运转过程中轴承内圈窜动脱出，轴承座上方预留有传感器安装螺纹孔，可直接适配市面上主流的压电式振动传感器、贴片式温度传感器，无需额外制作安装支架。装置的外露旋转部件均设置有安全防护距离，主轴外侧预留100mm以上的操作空间，方便测试人员安装拆卸轴承、连接传感器线路，同时避免运转过程中衣物、工具被卷入旋转部件引发安全事故。整套结构没有采用复杂的非标定制部件，电机、联轴器、紧固件、标准轴承均采用市面通用标准件，后期维护更换成本低，适合长期在车间、实验室这类高频使用场景下部署。
