机加工固定式台虎钳结构设计

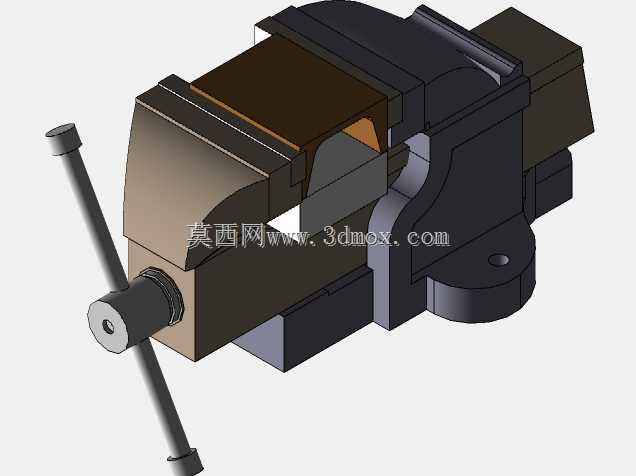

　　在常规机加工车间的钳工作业区、小型零件铣削钻削工位旁，这类台虎钳是工位上最基础也最核心的夹持工装，几乎所有需要手动固定待加工工件的工序都离不开它的支撑，不管是小零件的锉削修配、钻孔攻丝，还是小型焊接件的定位夹持、装配工序的零件固定，都能通过它提供稳定的夹持力，避免工件在作业过程中出现位移、晃动，保障加工精度与操作安全。这款台钳采用固定式底座结构设计，底座预留的安装孔可直接通过螺栓固定在钳工工作台或者专用工装台面上，安装边界需要预留至少钳身整体宽度1.2倍的操作空间，尤其是摇把回转区域不能有遮挡，否则会影响夹持操作的顺畅度，整体外形尺寸适配常规1.2米宽钳工台的边角安装位置，不会占用过多台面上的作业空间，

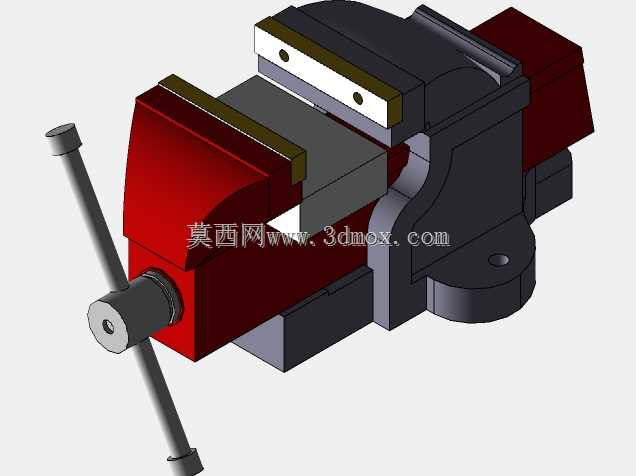

　　同时能保证夹持作业时的操作半径覆盖常用的工位范围。从功能特性来看，它的活动钳身与固定钳身配合的导轨面采用了贴合度较高的滑动配合结构，摇把转动带动丝杆传动时，活动钳身的进给过程平稳无卡滞，钳口位置设计了可更换的齿形钳口板，针对不同材质的工件可以更换对应材质的钳口，比如夹持软质金属工件时可以更换铜质钳口避免夹伤工件表面，夹持毛坯件时用钢制齿形钳口可以提供足够的摩擦力防止工件滑脱，最大夹持开口可以覆盖常规小型机械零件的夹持需求，满足绝大多数钳工日常作业的夹持尺寸要求。设计过程中重点考虑了钳身的受力变形问题，固定钳身与底座采用一体化的加强筋结构，在承受最大夹持力的时候，钳口位置的形变量控制在钳工工序允许的精度范围内，

　　不会因为夹持力过大导致钳身张开变形影响夹持精度，丝杆的传动位置设计了防尘结构，避免加工过程中产生的铁屑、粉尘进入丝杆配合间隙，长期使用也不会出现进给卡滞的问题，活动钳身的导轨间隙可以通过侧边的调节螺钉进行微调，当长期使用出现导轨磨损导致间隙过大时，不需要整体更换配件，仅通过调节螺钉就能重新调整导轨配合精度，延长整体的使用寿命。实际使用场景中，这类台虎钳不仅可以用于常规的金属加工作业，在小型零件的装配、维修作业中也能发挥作用，比如拆卸小型轴承、校直小直径轴类零件时，都可以借助台钳的夹持力完成操作，钳身尾部的砧台结构还可以作为小型敲击作业的承载面，满足小零件的校正、轻敲击装配的需求，不需要额外配置小型铁砧，整合了工位上的常用功能，

　　减少工位上的工具配置数量。在建模设计的时候，所有配合面的公差都按照实际机加工的装配要求进行了预留，丝杆与螺母的配合间隙、导轨面的滑动间隙都符合实际工装的装配公差要求，各个零件的结构都具备可加工性，没有出现无法通过常规机加工工艺实现的结构，比如钳身的铸造圆角、安装孔的沉头结构、钳口板的固定螺钉位置都符合实际加工的工艺要求，完全可以直接作为生产加工的结构参考，也可以作为工装设计的基础模板，根据实际工位的夹持需求调整钳口宽度、最大开口尺寸等参数，快速衍生出适配不同作业场景的专用台钳结构。
