禽类食品加工设备用带法兰T型传动轴

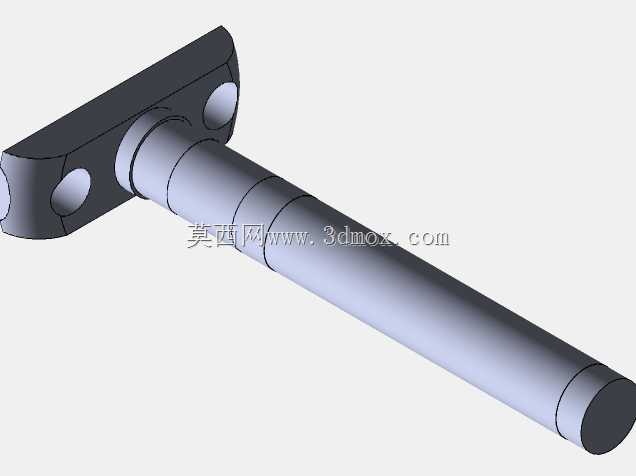

　　这款带安装法兰的T型轴件，主要面向禽类食品加工生产线的传动工位设计，适配禽肉分割、输送、定型类加工设备的动力传递需求，在食品加工车间的高湿、定期冲洗消毒的作业环境下，轴件的结构设计充分考虑了安装便捷性与传动稳定性的平衡。从实际使用场景来看，这类轴件多安装在禽肉加工设备的侧壁工位，一端的法兰结构直接贴合设备安装面板，不需要额外设计轴端挡圈或者复杂的轴向定位结构，两个对称分布的安装孔可直接穿入紧固螺栓完成固定，大幅减少设备装配时的零件数量，也降低了后期维护拆卸的工作量，适配食品加工设备频繁拆洗消毒的运维需求。轴身采用多段阶梯式结构设计，不同直径的轴段分别对应不同的装配功能：靠近法兰的轴段用于套装传动轴承，承担轴件转动时的径向载荷，

　　中间的轴段可根据工位需求套装传动链轮、同步带轮或者输送辊轮，末端的光轴段则用于安装轴向定位套或者从动端支撑轴承，各轴段之间的退刀槽尺寸严格按照机械加工工艺要求设计，既保证轴上零件装配时能贴合到位，也避免了轴肩处应力集中导致的断轴风险。设计过程中，法兰盘的厚度经过反复校核，既要保证螺栓紧固时法兰不会发生形变，也要控制法兰整体重量，避免轴件转动时法兰端产生过大的偏转动量；法兰盘的两个安装孔中心距严格匹配对应设备的安装面板孔位，孔边做了倒角处理，避免螺栓穿入时刮伤螺纹或者孔边毛刺残留，符合食品加工设备的卫生设计要求，不存在容易积留污物的死角。轴身的各段直径公差按照IT7级精度设计，与轴承、传动轮配合的轴段表面粗糙度控制在Ra1.6，

　　保证装配后传动件的同轴度，减少设备运行时的径向跳动，降低运转噪音的同时也延长轴承的使用寿命；非配合面的粗糙度控制在Ra3.2，表面做钝化处理，避免长期接触水汽、清洁消毒剂产生锈蚀，满足食品加工场景的卫生耐腐蚀要求。从安装边界来看，法兰盘的外轮廓尺寸适配常规食品加工设备的侧壁安装空间，不会与周边的护罩、管线产生干涉；轴身的总长度根据对应工位的传动跨距设计，装配后轴端与设备另一侧的支撑座预留有合理的热膨胀间隙，避免设备长时间运行升温后轴件伸长顶死支撑结构。轴件整体采用一体化结构设计，法兰与轴身通过同一坯料加工成型，相比焊接式的法兰轴，不存在焊缝开裂、焊缝处残留污物的风险，整体结构强度更高，更适合食品加工设备频繁启停、负载波动的作业工况。

　　在实际选型适配时，设计人员可直接根据安装面板的孔位、传动跨距、所需传递的扭矩匹配对应尺寸，不需要额外对轴件进行二次加工，轴肩的定位高度也符合常规标准传动件的安装尺寸要求，可直接适配市售的标准轴承、链轮、锁紧套等零件，大幅缩短设备的设计研发周期。轴件转动时的动平衡等级按照G6.3级设计控制，适配食品加工设备每分钟数百转的运转转速要求，不会因为轴件本身的不平衡量导致设备运行时产生异常振动，避免振动传递到设备其他工位影响禽肉加工的定位精度。
