机加工定位用带刻度V形块结构设计

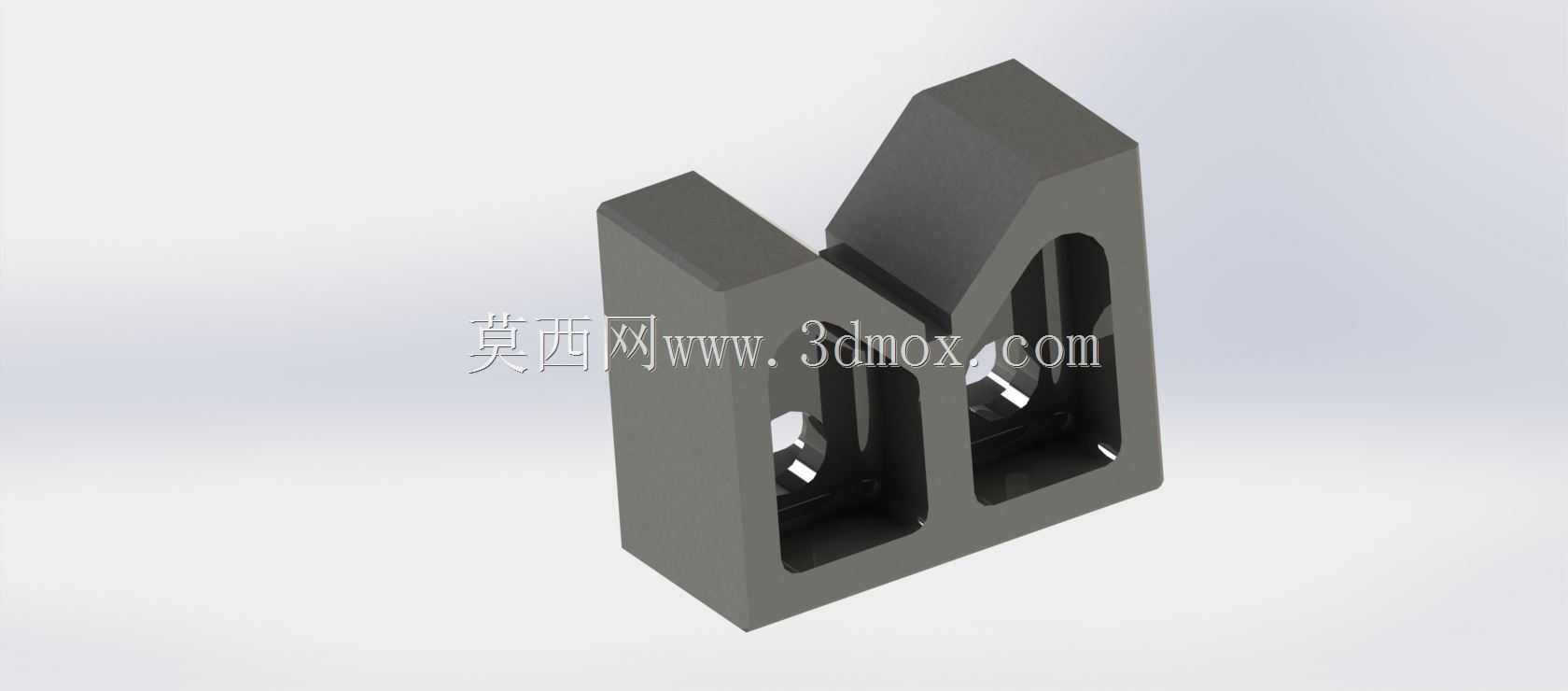

　　在常规机加工、钳工划线以及小型轴类零件检测工序里，V形块是出现频率极高的定位元件，这款带刻度的V形结构，针对传统光面V形块无法快速读取工件装夹偏移量、每次调整都要配合外置量具反复核对的痛点做了结构优化，适配车间里小批量多品种的轴类、套类零件装夹场景。从结构设计逻辑来看，主体采用对称式双立臂开槽构型，两个V形定位面的夹角采用行业通用的90度设计，这个角度能够兼顾不同直径圆柱类工件的定心精度，不会出现小直径工件卡入过深、大直径工件接触面积不足的问题，V形工作面的直线度、对称度公差按照IT7级精度做设计预留，建模时两个定位面的相交线与底座基准面做了垂直约束，保证装夹后工件轴线与机床工作台面的平行度符合加工要求。

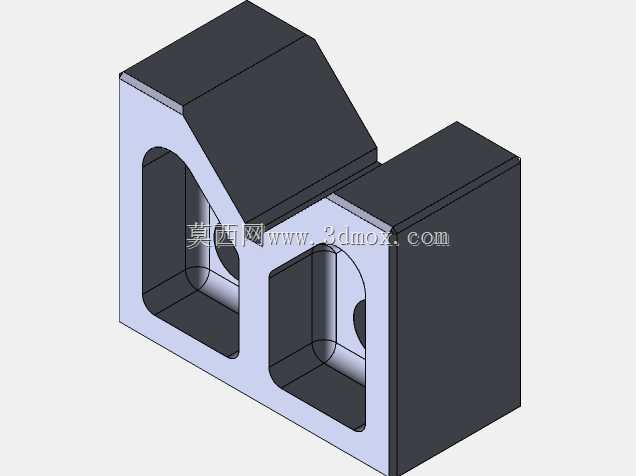

　　立臂上的镂空槽并非单纯为了减重，槽的内侧边缘直接加工刻度标识，刻度零点与V形定位面的理论中心线重合，刻度的分度值设为1mm，量程覆盖0-50mm的直径适配范围，装夹工件时可以直接通过工件外圆与刻度线的对应位置，快速判断工件是否处于V形块的居中位置，也能直接读取工件装夹后的径向偏移量，省去了每次装夹都要拿钢尺、高度尺反复找正的步骤，尤其适合钳工划线时快速确定轴类零件的键槽位置、钻孔中心，不用反复挪动量具。考虑到车间日常使用的磕碰问题，主体的所有棱边都做了C1的倒角处理，V形定位面的边缘做了0.5mm的倒钝，避免长期使用后边缘崩损影响定位精度，底座部分做了加厚处理，整个零件的重心落在底座几何中心范围内，装夹大长度工件时不会出现倾翻问题，

　　底座底面做了平面度约束，粗糙度要求达到Ra1.6，保证和工作台、磁力吸盘贴合时没有间隙，不会因为垫屑导致定位倾斜。安装边界方面，整个V形块的底座宽度设计为80mm，长度方向尺寸为60mm，整体高度为90mm，底座上预留了两个M6的沉头安装孔，孔距为50mm，可以直接通过螺栓固定在机床工作台、划线平台或者专用夹具基板上，也可以配合压板做无孔压紧，适配不同的装夹条件。和传统的整体式实心V形块相比，双立臂镂空的结构在保证整体刚性的前提下，重量降低了近40%，钳工在工位间转运、调整位置时更省力，同时镂空槽也可以作为排屑通道，加工时产生的铁屑、切削液不会积在V形定位面上，每次装夹前不用频繁清理积屑就能保证定位面贴合。

　　刻度标识的位置做了下沉设计，比立臂的外表面低0.2mm，日常摆放、磕碰不会直接磨损刻度线，长期使用也能保持刻度清晰可读，不用反复做标识补涂。在实际使用场景中，这款V形块除了常规的铣削、钻削工序定位，也可以配合百分表做轴类零件的圆跳动、同轴度检测，检测时可以通过刻度快速调整工件的支撑位置，保证两个支撑V形块的间距符合检测要求，不用额外测量支撑间距。建模过程中，所有的配合面、定位面都做了公差标注的预留，结构上没有出现加工死角，所有的内转角都做了R2的圆角过渡，既方便铣削加工时刀具走刀，也能减少热处理时的应力集中，避免零件淬火时出现开裂变形。V形工作面的硬度设计要求达到HRC55-60，采用常规的45号钢淬火处理就能满足使用要求，加工成本低，车间可以自行加工制作，也适合作为标准工装配件批量配置到各个工位。针对小直径工件的装夹，V形面的下端做了避让槽，直径小到5mm的轴类零件也能稳定支撑，不会出现小直径工件卡在V形槽底部无法定位的问题，大直径工件的最大支撑直径可以达到60mm，覆盖了车间里绝大多数常规轴类、套类零件的装夹需求。
