手动快速锁紧卡箍夹持工装结构设计

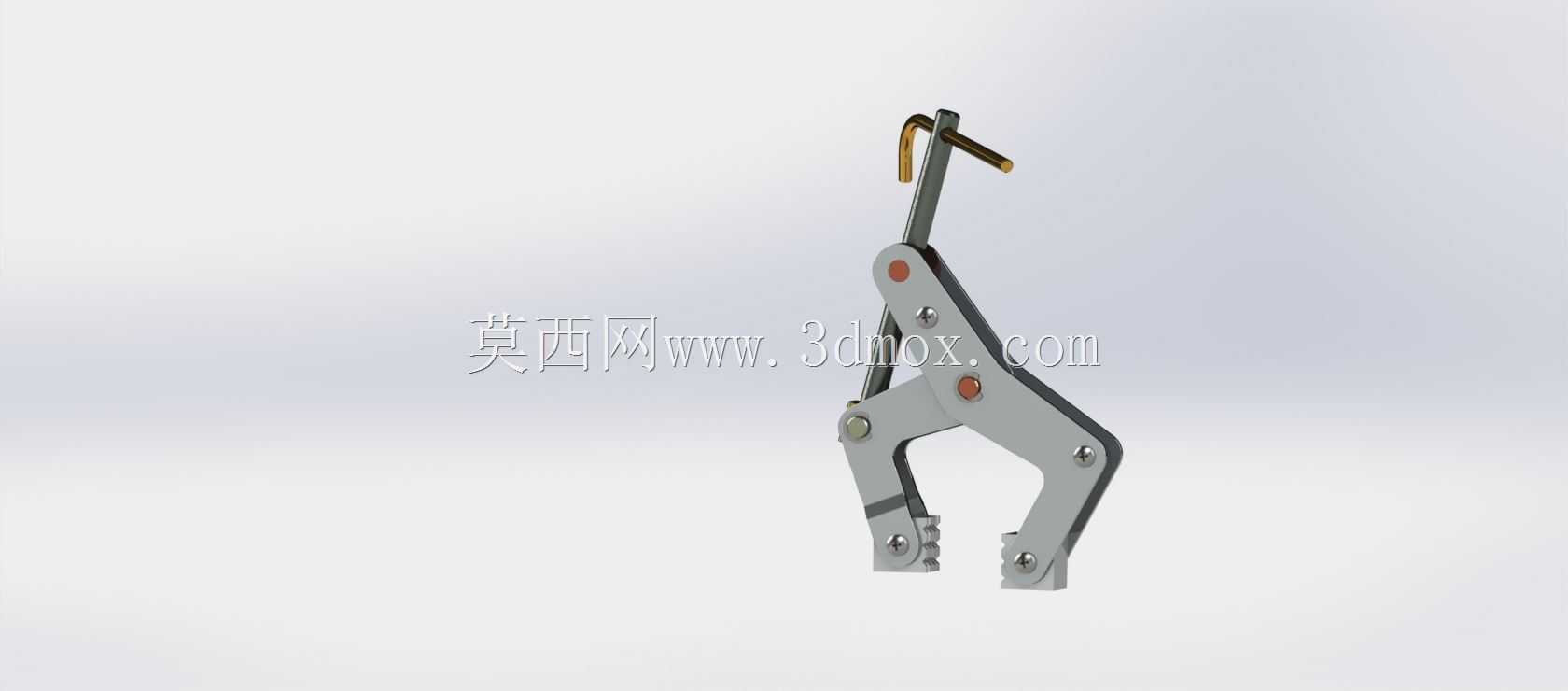

　　这款手动卡箍夹持结构，在小批量工件装夹、临时管线固定、工位辅助定位场景中有着极高的使用频次，区别于螺栓锁紧的传统卡箍，它依靠连杆机构的死点特性实现快速锁紧与释放，单人单手即可完成操作，在装配线旁的工件周转、设备检修时的管路临时固定、工装夹具的辅助压紧环节，能大幅降低操作耗时，提升工位作业效率。从结构设计逻辑来看，整个卡箍采用对称式双夹臂布局，夹臂主体通过中部的主销轴实现铰接开合，上端的操作手柄通过短连杆与其中一侧夹臂形成联动，当手柄向下按压至贴合夹臂的位置时，连杆与铰接点刚好越过机械死点，此时夹臂下端的夹持口会产生持续的预紧力，即便承受一定的振动与外力拉扯，夹持状态也不会意外松脱，需要释放时只需向上扳动手柄，即可带动夹臂快速张开，

　　整个开合行程控制在合理范围内，不会出现操作干涉。夹臂下端的夹持面做了齿形防滑处理，齿向与夹持受力方向垂直，当夹持圆形管件或者异形工件时，齿面可以嵌入工件表面的微小间隙，避免夹持过程中出现打滑移位，针对不同直径的被夹持件，夹臂的开合角度预留了足够的调整余量，在有效夹持范围内，不需要额外更换夹头即可适配多种规格的工件，减少了工装更换的辅助时间。所有铰接位置都采用了销轴加铆接的固定方式，销轴与夹臂的安装孔之间采用小间隙配合，既保证了铰接转动的顺畅度，又不会出现过大的旷量，长期使用后铰接位置的磨损量控制在极低水平，不需要频繁维护更换销轴部件。夹臂主体采用等强度设计思路，在受力较大的铰接位置做了局部加厚处理，

　　非受力区域通过合理的减薄来控制整体重量，整个卡箍的重量控制在单手可轻松操作的范围内，长时间手持操作也不会产生明显的负重感。顶部的操作手柄做了折弯处理，折弯角度符合人体工程学设计，按压时手掌的受力均匀，不会出现局部硌手的情况，手柄末端的圆弧过渡处理，也避免了操作时划伤手部的风险。从安装边界来看，这款卡箍既可以单独作为手动夹持工具使用，也可以通过夹臂上预留的安装孔，固定在工作台架或者自动化线体的工位上作为固定压紧机构使用，安装孔的位置与间距符合通用工装的安装尺寸标准，可以直接与现有工位的安装位适配，不需要额外加工转接板。在实际使用过程中，这类卡箍的夹持力可以通过调整连杆的铰接位置进行微调，针对薄壁管件或者易变形工件，

　　可以适当降低锁紧预紧力，避免夹伤工件表面；针对厚重工件或者需要大夹持力的场景，可以调整连杆位置提升预紧力，保证夹持的可靠性。夹臂表面做了氧化处理，具备一定的防锈耐磨能力，在车间多油污、多粉尘的环境下也能长期稳定工作，不会因为锈蚀导致铰接转动卡滞。整个结构没有复杂的弹性元件或者易损部件，所有零部件都采用常规的机械加工工艺即可生产，加工成本低，后期维护也十分方便，出现零部件损坏时可以快速更换对应配件，不需要整体报废。在管线安装作业中，这类卡箍可以快速固定临时的气管、油管，在焊接作业时可以快速夹持待焊接的工件，在设备组装时可以辅助定位零部件的安装位置，覆盖了车间内大部分需要快速夹持固定的作业场景，是一线装配、检修作业中实用性极强的一类工装结构。
