马扎克机床中心拆卸专用工装工具

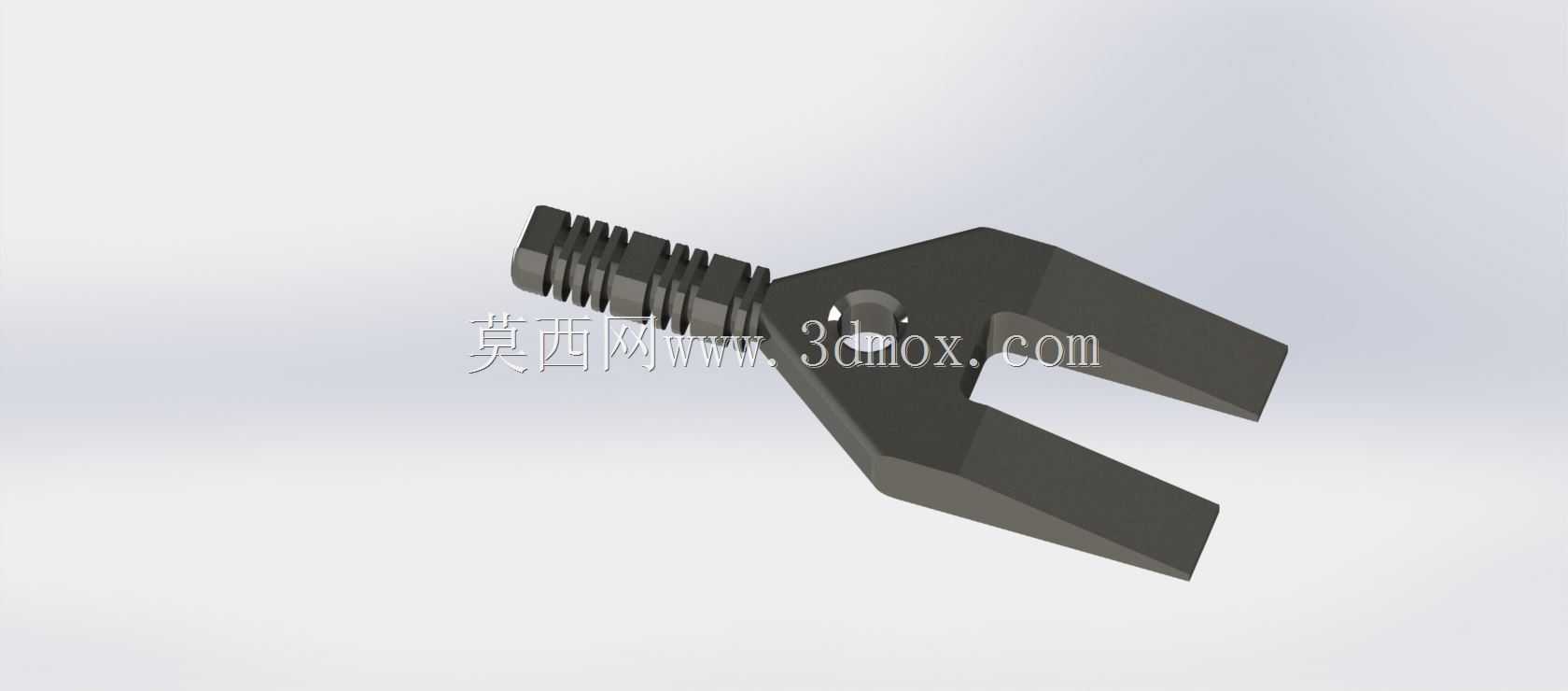

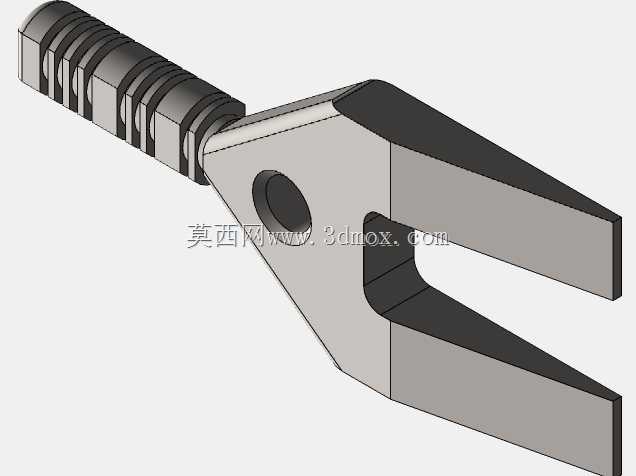

　　在数控加工车间的日常运维场景中，马扎克系列加工中心的主轴中心、定位中心部件长期处于高速运转、切削液冲刷与金属碎屑侵蚀的复合工况下，一旦出现部件卡滞、磨损需要更换时，常规的拉马、撬棍等通用工具往往受限于机床内部紧凑的操作空间，不仅难以施力，还容易划伤中心安装基准面、碰伤主轴密封结构，甚至造成中心部件的二次损伤，大幅延长设备停机维修的时间。这款专用拆卸工具正是针对这类维修痛点开发的定制化工装，完全适配马扎克机床中心部件的拆卸作业需求。从结构设计来看，工具整体采用叉形夹持主体搭配传动螺杆的组合结构，叉形开口的尺寸经过精准匹配，刚好可以卡入中心部件的外露卡槽位置，两个叉臂的接触面做了平行度修型处理，夹持时可以完全贴合中心部件的受力端面，

　　避免单点受力造成的部件变形；螺杆部分采用梯形传动螺纹，相比普通三角螺纹拥有更大的传力扭矩，旋转施力时进给平稳，不会出现滑牙、卡顿的问题，螺杆端部做了圆弧钝化处理，顶在机床中心基准轴端面时不会压伤轴端的定位中心孔。在实际使用过程中，操作人员只需要将叉形臂卡入待拆卸中心部件的卡槽，调整螺杆位置使其端部顶紧对应的固定基准面，通过扳手匀速旋转螺杆即可平稳将中心部件从安装位顶出，整个施力过程的作用力完全沿中心部件的安装轴线方向，不会产生侧向分力，从根源上避免了拆卸过程中对机床安装基准、配合面的损伤。考虑到机床内部操作空间狭窄的问题，工具整体的外形尺寸做了紧凑化设计，叉臂的长度控制在刚好覆盖中心部件夹持位的范围，不会与周边的主轴护套、

　　管路接头等部件产生干涉，螺杆的操作端预留了标准扳手的卡位，不需要额外定制专用扳手，使用车间常规的开口扳手或者棘轮扳手即可完成操作。工具的主体结构采用高强度合金钢材质，整体经过调质热处理，表面做了发黑防锈处理，可以适应车间内多油、多切削液的作业环境，长期使用不会出现锈蚀、强度不足导致的变形问题。不同于通用拆卸工具需要反复调整夹持位置、多次尝试施力角度的问题，这款专用工具的定位结构完全匹配马扎克机床中心部件的安装尺寸，单次装夹即可完成定位，大幅缩短维修作业的准备时间，对于承担高负荷生产任务的加工车间来说，能够有效压缩设备故障停机时长，降低运维环节的时间成本。在设计过程中，还充分考虑了不同磨损程度下的拆卸适配性，

　　叉形开口的宽度预留了合理的公差范围，即使中心部件的卡槽位置存在少量磨损、积屑，也可以顺利卡入完成夹持，不需要提前对卡槽位置进行额外的清理修磨；螺杆的有效行程覆盖了马扎克全系列常见机型中心部件的拆卸脱出距离，不需要额外加装接长杆即可完成整个拆卸行程，避免了接长杆带来的同轴度误差问题。从受力传导的角度来看，叉形主体的截面做了变厚度设计，靠近螺杆连接位置的厚度更大，向叉臂端部逐步平滑过渡，既保证了施力位置的结构强度，又尽可能控制了工具的整体重量，操作人员单手握持即可完成装夹操作，长时间作业也不会产生明显的负重感。工具的所有棱边都做了倒角钝化处理，没有尖锐的毛刺棱角，在机床内部狭窄空间操作时不会划伤操作人员的手部，也不会刮碰机床内部的线缆、密封件等易损部件。在实际的车间维修验证中，使用这款专用工具拆卸马扎克机床的中心部件，相比使用通用拉马工具，作业效率可以提升60%以上，且完全没有出现过拆卸导致的部件损伤、基准面划伤等问题，能够很好满足数控车间日常设备运维、定期检修的作业需求，是马扎克系列机床运维环节非常实用的专用配套工装。
