机床用L型硬爪夹持卡爪结构设计

项目分类:通用五金配件 发布时间:2022-07-30 ID:691475
  • 机床用L型硬爪夹持卡爪结构设计
  • 机床用L型硬爪夹持卡爪结构设计

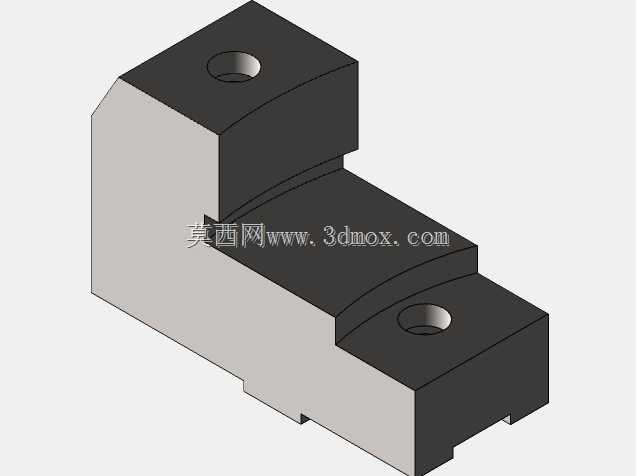

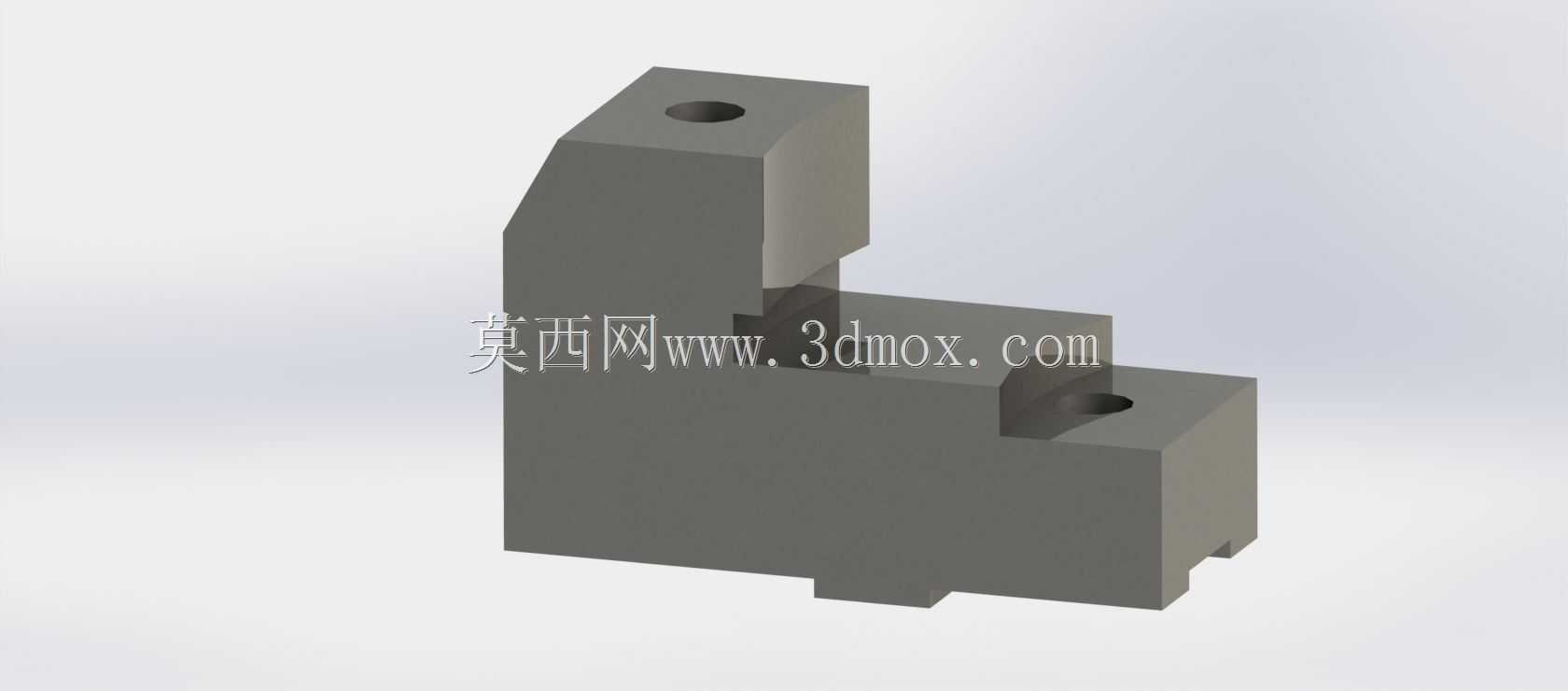

  在数控车床、普通卧式车床以及内外圆磨床的回转加工场景里,卡盘爪是直接决定工件装夹可靠性、加工同轴度的核心执行零件,这套L型结构的卡爪,是针对轴类、盘类以及带台阶异形工件的硬夹持工况做的适配设计,和常见的通配软爪不同,该卡爪采用整体淬硬钢材质加工,不需要现场二次修爪即可直接投入使用,适合小批量多品种的快速换产场景。从实际使用场景来看,这类卡爪主要适配6英寸规格的三爪自定心卡盘,安装基准面贴合卡盘滑座的T型槽结构,卡爪上的两个沉头安装孔分别对应滑座的固定螺栓位,安装时不需要额外做转接适配,直接替换原厂标配硬爪即可完成装配,安装边界完全匹配标准6寸卡盘的滑座行程,单爪的横向移动行程覆盖15-160mm的夹持直径范围,既可以撑持工件内孔,

  也可以外夹工件外圆,夹持台阶面的落差设计刚好避让工件的倒角与退刀槽位置,避免装夹时出现干涉顶起的问题。设计思路上,这套卡爪没有做多余的减重结构,整体采用等强度的L型布局,夹持受力面做了1.5mm的倒棱处理,避免长期夹持工件后出现刃口崩损,两个安装孔的位置度公差控制在0.02mm以内,保证三个卡爪装配后夹持中心和主轴回转中心的同轴度误差不超过0.015mm,卡爪和卡盘滑座贴合的底面做了磨削处理,平面度公差0.01mm,避免装夹后出现翘曲导致的夹持力不均问题。从功能特性来看,卡爪的垂直夹持面做了细密的防滑齿纹,齿距1.2mm,齿深0.3mm,夹持钢件时在0.6MPa的卡盘压力下不会出现打滑位移,水平方向的台阶面可以作为轴向定位基准,

  加工带台阶的工件时不需要额外做轴向定位挡块,直接靠台阶面贴紧即可保证工件的轴向尺寸一致性,适合批量加工轴肩类零件。实际生产中,这类硬爪的使用寿命是普通未淬硬卡爪的4-6倍,长期使用后如果夹持面出现磨损,只需要在卡盘上夹持一个修爪器,少量走刀修磨夹持面即可恢复精度,不需要整体更换。外形尺寸上,单爪的总高度为72mm,底座长度为68mm,宽度为26mm,安装孔中心距为32mm,沉头孔深度为8mm,适配M10的内六角固定螺栓,安装后卡爪的最大外伸长度不超过卡盘端面40mm,不会和刀塔、砂轮架等运动部件发生行程干涉,在加工最大直径200mm的盘类零件时,卡爪的夹持行程还有足够的余量,不需要更换加长爪。和常见的焊接式卡爪不同,

  这套卡爪采用整体铣削成型后淬火处理,整体硬度达到HRC48-52,既有足够的硬度抵抗夹持磨损,又有适当的韧性避免重击下断裂,卡爪的非夹持面做了发黑处理,长期在切削液喷淋的工况下使用不会出现锈蚀,维护成本极低。在实际选型适配时,需要注意卡爪的安装槽尺寸和对应卡盘的滑座尺寸匹配,这套卡爪的安装凸台宽度为12mm,刚好适配标准6寸卡盘的T型槽宽度,不需要额外修配凸台,装配后滑座带动卡爪移动时没有卡滞间隙,重复装夹的定位精度可以稳定控制在0.02mm以内,完全满足半精加工、粗加工工序的装夹精度要求,对于部分同轴度要求不高的精加工工序,也可以直接使用,减少软爪修配的辅助时间。
