井下作业用铰刀稳定支撑构件结构设计

　　在油气井、地质勘探钻孔的井下扩孔、修井作业场景中，铰刀类切削工具在长钻柱带动下深入孔底作业时，受钻杆长距离传动的径向跳动、孔壁不规则凸起、钻压传递偏移等因素影响，很容易出现切削刃偏摆、孔径超差、刀体崩损的问题，铰刀稳定器正是配套这类井下铰削刀具使用的核心径向支撑构件，安装位置紧邻铰刀切削段的上部钻柱位置，作业时随钻具同步下放至目标孔段，为旋转状态的铰刀提供多点径向约束，抵消钻柱传动带来的径向振摆，保证铰刀切削刃始终与孔轴线保持同轴，从结构层面保障铰削加工的孔径精度与孔壁直线度。

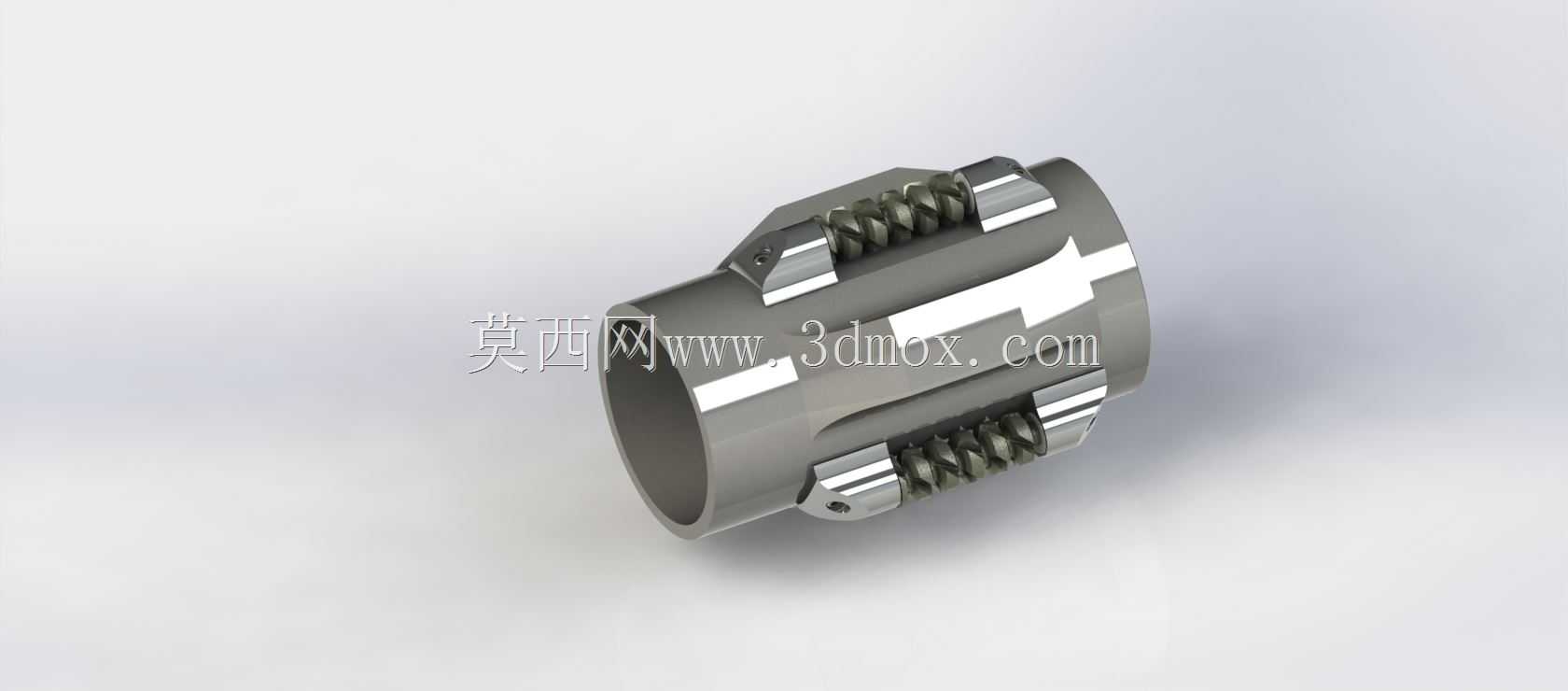

　　从结构设计逻辑来看，这款稳定器采用整体筒式基体作为承载核心，基体两端预留标准钻具螺纹连接接口，可直接与同规格的钻杆、铰刀本体实现快速串接，无需额外加工过渡连接结构，适配常规井下钻具的安装互换要求。筒身周向均匀分布三组弹性支撑组件，每组组件包含导向块、复位弹簧、定位销三个核心部分：导向块采用硬质合金镶嵌结构，外圆弧面与目标钻孔的公称直径匹配，作业时在弹簧预紧力作用下始终贴紧孔壁，将钻具的径向跳动量限制在0.2mm以内；复位弹簧采用矩形截面圆柱螺旋弹簧，相比普通圆截面弹簧具备更大的承载刚度与抗疲劳寿命，可适应井下高温、高磨蚀的工况环境，在钻具起下过程中可随孔壁直径变化自动伸缩，避免卡钻风险；定位销采用贯穿式装配结构，将导向块的伸缩行程限制在设计范围内，防止弹簧过压失效或导向块脱出基体。

　　在安装边界与尺寸适配层面，这款稳定器的筒体内径与配套钻杆的通径保持一致，不会阻断钻井液的循环通道，可保证作业过程中切削冷却液、岩屑携带介质的正常流通；筒身最大外径略小于配套铰刀的公称切削直径，避免稳定器本体刮削已加工完成的孔壁，同时保证支撑点与切削刃的径向支撑间距控制在150mm以内，最大化缩短铰刀切削段的悬臂长度，提升支撑刚性。导向块的外表面设计有轴向导流槽，可在钻具旋转过程中引导钻井液沿槽体流动，冲刷导向块与孔壁之间的岩屑，减少磨粒磨损对支撑面的损耗，延长构件的井下作业时长。

　　从实际使用的工况适配角度，这款稳定器的弹性支撑结构可适应一定范围内的孔径缩径、孔壁局部凸起情况，在下钻过程中遇到缩径段时导向块可自动压缩弹簧回缩，顺利通过变径段后自动复位贴紧孔壁，不会出现硬卡导致的钻具遇阻问题。相比传统的整体式棱带稳定器，这种弹性支撑结构不会因为孔壁局部硬点导致钻具整周别卡，可有效降低钻柱扭转冲击载荷，保护上部钻具与地面传动设备。在铰刀进行铰削作业时，三组周向均布的支撑块形成三点稳定支撑结构，可将铰刀的切削振颤幅度降低70%以上，不仅能提升铰孔的表面光洁度，还能减少切削刃的非正常冲击损耗，延长铰刀的单次入井作业寿命。

　　建模过程中针对支撑组件的运动间隙做了精准的配合公差设计，导向块与基体安装槽的配合采用H7/f6间隙配合，既保证导向块伸缩动作顺畅无卡滞，又避免间隙过大导致的支撑刚性不足；弹簧的预压缩量设置为总行程的30%，保证初始状态下导向块即可提供足够的贴紧力，同时预留足够的压缩行程应对孔壁变径情况。所有棱角位置均做了R2以上的圆角过渡处理，避免井下作业时应力集中导致的基体开裂问题，同时减少起下钻过程中对孔壁的剐蹭损伤。
