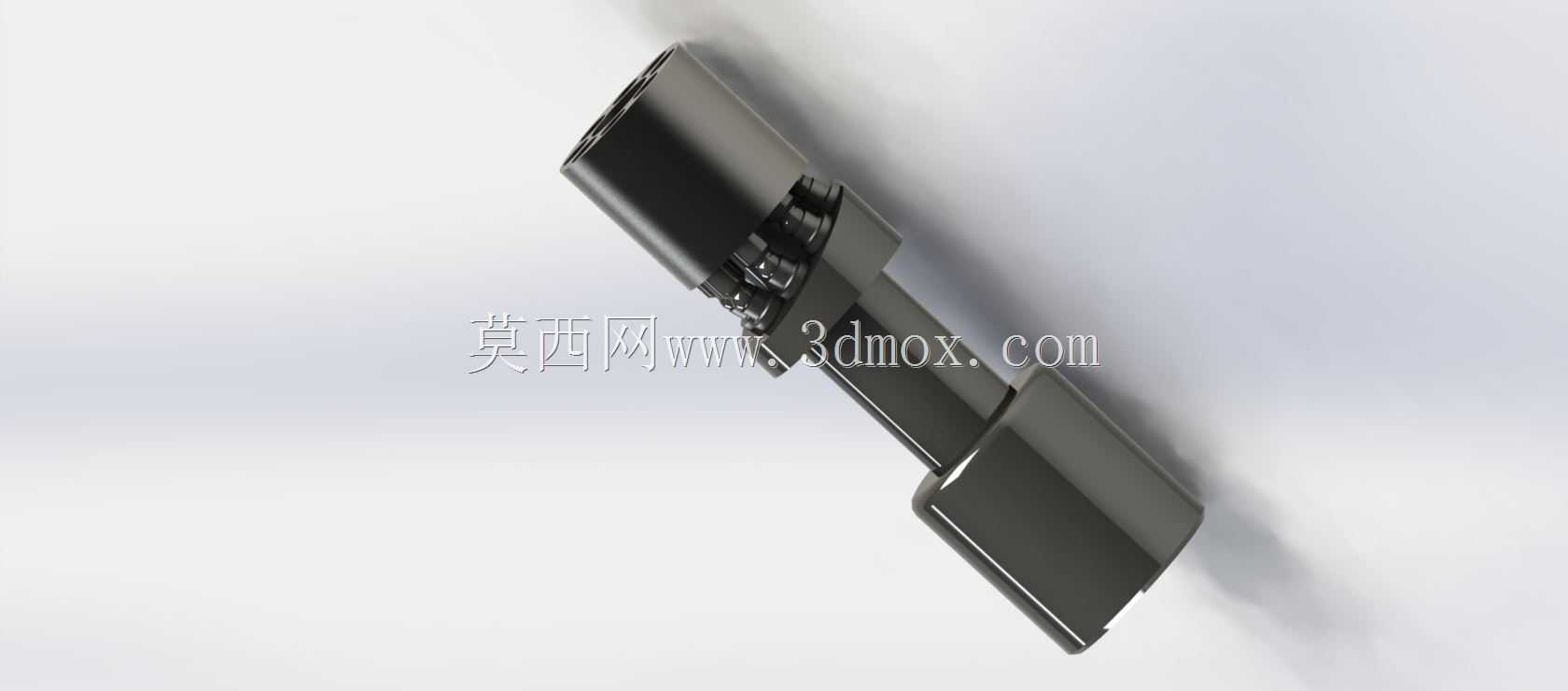

斜盘式往复驱动电机结构三维数模

　　这款斜盘电机的结构设计，核心是依托斜盘的倾角设置，将电机主轴的连续旋转运动，转化为输出端的往复直线动作，区别于常规旋转输出电机的运动形式，在需要小行程高频往复驱动的场景里，能省去额外的曲柄滑块、凸轮等转换机构，大幅压缩传动链路的整体占用空间。从实际应用场景来看，这类结构常出现在小型精密动力输出场景中，比如便携式电动工具的振动驱动模块、小型精密泵送装置的动力端、消费电子类产品的微型执行机构，还有部分需要紧凑布局的自动化设备末端执行单元，在安装空间受限、同时需要旋转输入转往复输出的工况下，这类集成式斜盘结构的电机，相比分立组件搭建的传动方案，装配公差累积更小，传动环节的背隙控制更易实现。

　　从功能特性上看，该结构将斜盘组件与电机转子输出端做了集成设计，斜盘通过轴承结构与输出滑套配合，主轴旋转时斜盘随轴同步转动，倾斜的盘面会推动滑套沿轴向做规律往复运动，滑套与外壳之间设置了导向限位结构，避免滑套随斜盘发生周向转动，保证输出动作始终沿轴向进行。整个运动副的配合面都做了耐磨结构设计，斜盘与滑套的接触区域预留了润滑脂存储槽，长期往复运行时能减少接触面的磨损失效，相比外置转换机构的方案，集成式结构的传动效率更高，动力损耗集中在内部轴承配合面，没有额外的连杆铰接点带来的效率损失。

　　设计思路上，这款结构优先考虑了紧凑安装的需求，电机本体采用常规有刷或无刷直流电机的定子转子基础架构，没有额外增大电机的径向尺寸，仅在输出端延伸出斜盘与滑套的配合段，整体径向尺寸与同功率常规电机保持一致，轴向尺寸仅比常规电机增加了斜盘倾角对应的行程长度，不需要对原有电机的安装接口做大幅修改，设备端的安装固定位可以直接沿用常规电机的安装孔位设计，降低设备改型的设计成本。斜盘的倾角可以根据实际需要的往复行程做调整，倾角越大单次往复的行程越长，同时对应的轴向推力会相应减小，设计时可以根据负载的行程与推力需求，在不更换电机本体的前提下，仅更换不同倾角的斜盘与对应长度的滑套，就能适配不同的工况参数，具备较强的参数适配灵活性。

　　外形尺寸与安装边界方面，电机主体为圆柱形结构，输出端的滑套为矩形截面导向结构，安装时需要预留的径向空间以电机主体外径为基准，周边预留不小于2mm的装配间隙即可，轴向方向需要预留滑套全行程伸出后的总长度空间，避免滑套伸出时与周边结构发生干涉。安装固定位设置在电机前端的法兰端面上，端面上的安装孔为对称分布的通孔，可以通过螺栓直接固定在设备的安装基板上，输出滑套的端部设置有标准的连接孔位，可以直接与负载推杆、执行端头做连接，不需要额外加工转接件。导向结构与电机外壳为一体化设计，导向槽的直线度公差控制在0.02mm以内，保证滑套往复运动时不会出现卡滞，斜盘与主轴的连接采用过盈配合加周向销钉固定，避免高速旋转时斜盘与主轴发生相对转动，导致输出行程出现偏差。

　　在结构细节处理上，斜盘两侧的推力轴承分别承受斜盘转动时的轴向反作用力，将滑动摩擦转化为滚动摩擦，降低运行时的温升与噪音，滑套与斜盘接触的端面镶嵌有耐磨垫片，长期高频往复运行时不会出现端面凹陷磨损，延长整体结构的使用寿命。电机的出线端设置在尾部，与常规电机的出线位置一致，布线时可以沿用原有设备的走线槽设计，不需要额外调整走线路径。整个结构的所有零部件都具备良好的加工工艺性，斜盘、滑套、法兰端盖等结构件都可以采用常规的车削、铣削工艺加工，不需要特殊的加工设备，量产时的制造成本可控，装配流程也与常规电机的装配流程兼容，仅需在总装工序增加斜盘与滑套的装配步骤，不会大幅增加装配工时。
