多耳式圆形连接固定底座结构设计

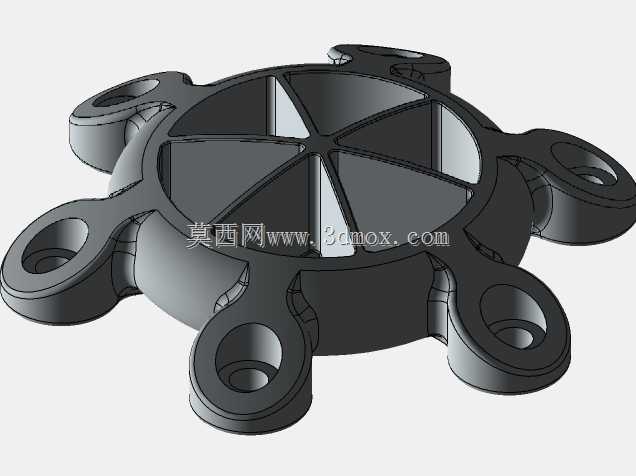

　　在通讯设备架设、小型检测仪器固定、桌面类工业终端安装场景中，这类带周向安装耳的圆形底座是承担整机载荷传递、安装定位的核心基础零件，区别于常规方形安装座，圆形轮廓能更好适配柱形设备的底部衔接需求，避免边角应力集中带来的长期形变问题。从实际装配逻辑来看，底座中心的内凹腔体可直接嵌入设备底部的定位凸台，腔体内的十字加强筋并非随意布置，筋条厚度与腔体深度的比例经过受力核算，既可以在不额外增加整体壁厚的前提下提升底座的抗扭、抗弯折性能，也能为嵌入的设备底部提供周向限位，避免设备运行过程中出现相对转动。周向均匀分布的六个带孔安装耳，每个耳片的开孔位置都做了局部加厚处理，安装孔与底座中心的距离保持一致，安装时可根据现场布线、

　　周边干涉情况任意选择安装孔位，不需要刻意调整底座的旋转角度就能完成固定，适配不同方向的走线需求。耳片与主体衔接的位置做了大圆弧过渡处理，避免直角衔接处的应力集中，在设备受到侧向冲击时，应力能顺着圆弧面均匀分散到底座主体，不会在耳片根部出现断裂隐患。底座的上表面与安装耳的支撑面存在明确的高度差，这个高度差一方面可以让安装螺栓的头部完全沉入耳片下方，不会突出到底座上表面影响设备的贴合安装，另一方面也能在底座与安装面之间留出一定的走线间隙，设备底部引出的线缆可以顺着间隙从任意两个耳片之间穿出，不需要额外在安装面上开凿走线槽。从建模逻辑来看，这类底座的设计优先确定中心腔体的内径与深度，匹配待安装设备的底部凸台尺寸，

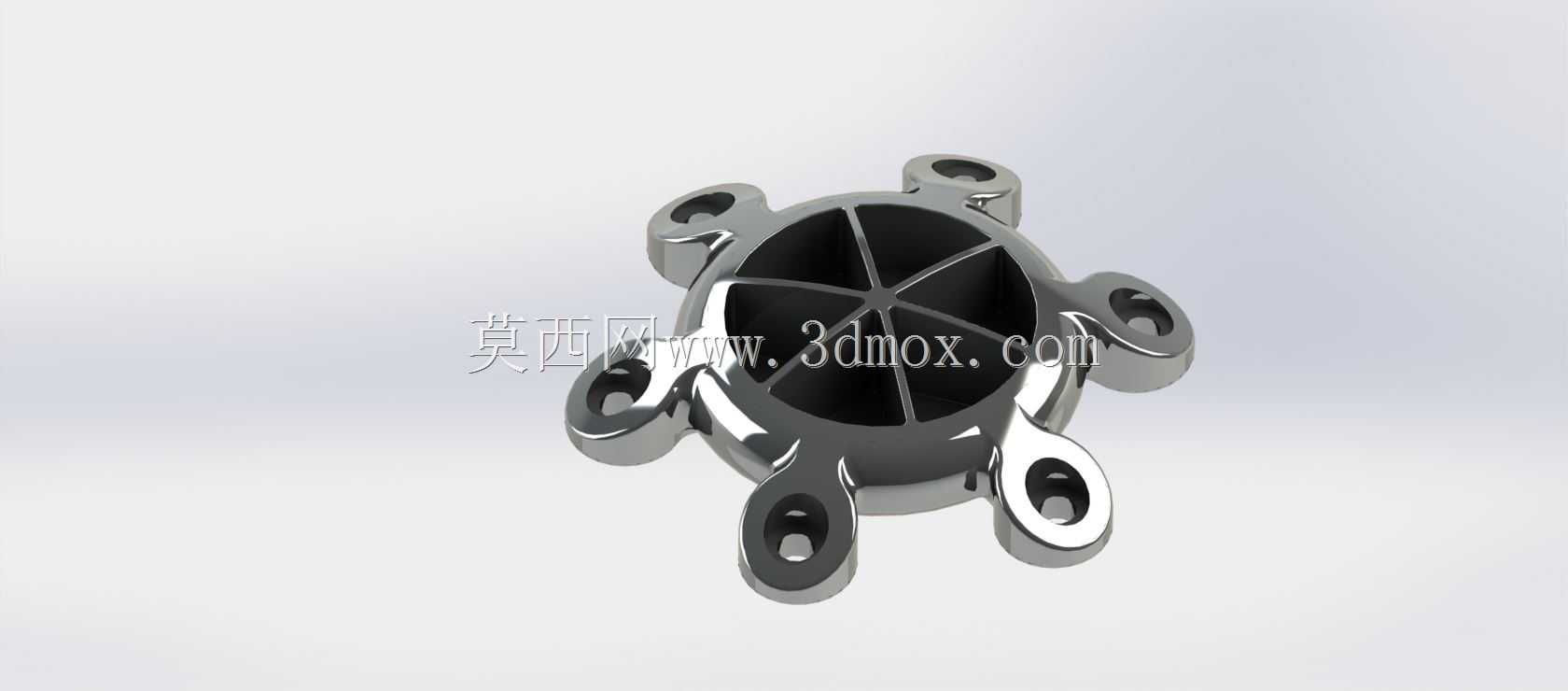

　　再根据设备的整体重量核算安装耳的数量与单个耳片的承载能力，六个耳片的布局能在单颗螺栓失效的情况下，剩余的固定点依然能保持底座的稳定固定，不会出现设备倾斜脱落的问题。表面做亮面镀铬处理的版本多用于外露的商用通讯设备安装场景，既可以提升底座的抗锈蚀能力，也能和设备的金属外观保持协调；如果是工业车间内部使用的场景，也可更换为喷塑处理的版本，降低表面反光对操作人员视线的干扰。安装边界方面，底座的最大外缘由最外侧的安装耳决定，安装时需要预留的平面尺寸略大于耳片外切圆尺寸即可，不需要额外预留操作空间，因为螺栓可以从耳片外侧直接放入孔位，拧紧操作不受中心主体的遮挡。中心腔体底部的壁厚经过承重核算，在承受十公斤以内的静态载荷时，形变量可控制在0.

　　02毫米以内，完全满足小型通讯终端、桌面检测设备、小型信号发射装置的安装固定需求。在实际选型替换时，只需要核对中心腔体的配合尺寸、安装耳的孔距参数，就能直接替换同类型的老旧损坏底座，不需要对原有安装面做二次加工，降低设备维护的成本与周期。
