钻床操作专用金属锁紧手柄结构设计

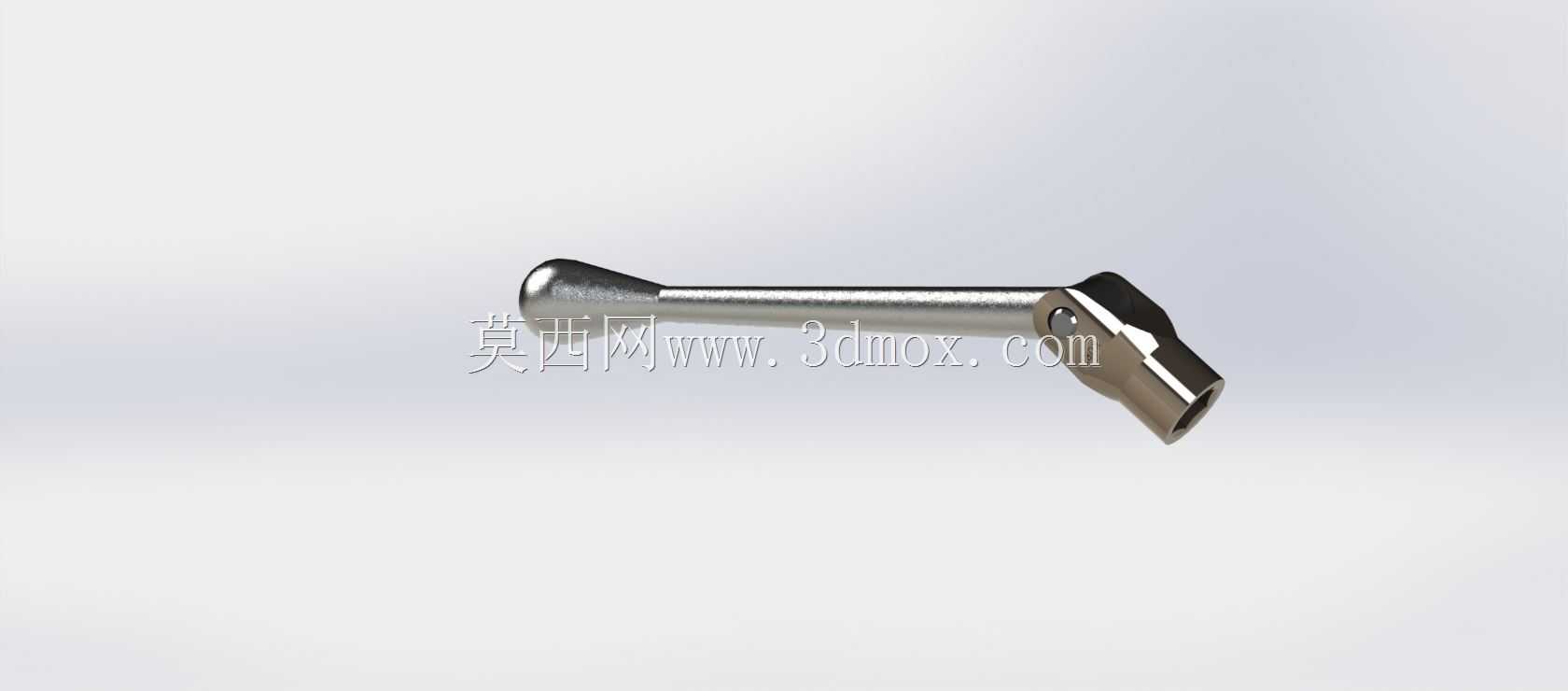

　　在钻床的日常加工作业场景里，操作手柄是操作人员和设备交互最频繁的部件之一，不管是立式钻床、摇臂钻床还是台式钻床，主轴进给锁紧、主轴箱位置固定、摇臂角度锁止这些核心操作，都需要通过操作手柄来完成力矩传递，最终实现部件的锁紧或释放动作。这款钻床操作手柄采用一体式长杆加铰接接头的结构设计，握持段做了圆润的球头收边处理，操作人员在施力转动的时候，手掌不会被棱边硌伤，长时间操作也能降低手部的疲劳感，杆身采用等直径圆柱结构，表面做了金属质感的光滑处理，既能够保证足够的结构强度，在转动过程中也不会因为表面毛刺划伤操作人员。

　　从功能特性来看，这款手柄的铰接接头部分采用了带销轴孔的叉形结构，和设备端的调节螺杆连接时，销轴穿过接头孔和螺杆端部的连接孔，能够实现手柄相对于螺杆的小角度摆动，在锁紧到极限位置的时候，手柄可以自动贴合设备的安装面，不会因为角度问题出现卡滞，也不需要额外调整手柄的握持角度，操作人员只需要扳动手柄到贴合位置就能完成锁紧，操作行程短，锁紧力矩足够，能够避免钻削过程中因为锁紧力不足出现主轴移位、加工位置偏移的问题。接头的内孔做了适配标准锁紧螺杆的尺寸设计，能够和市面上多数常规钻床的锁紧调节螺杆匹配，不需要额外加工转接零件，替换安装的时候只需要拆下原有损坏的手柄，穿入连接销轴就可以完成装配，维护替换的效率很高。

　　设计过程中，首先考虑的是手柄的力臂长度，过长的力臂虽然能够让操作人员用更小的力获得更大的锁紧力矩，但是会占用钻床周边的操作空间，在装卸工件的时候容易磕碰，过短的力臂则会导致锁紧力不足，加工过程中容易出现松动，所以这款手柄的杆身长度经过反复校核，在保证足够锁紧力矩的前提下，尽可能压缩了非必要的长度，安装之后手柄的外伸距离不会超出钻床的操作防护边界，操作人员在更换钻头、调整工件位置的时候不会被手柄剐蹭。握持段的直径也根据成年人手掌的握持尺寸做了优化，既不会因为太细导致握持的时候压强过大硌手，也不会因为太粗导致手掌小的操作人员抓握不稳。

　　安装边界方面，铰接接头的厚度和销轴孔的位置都按照通用钻床的安装尺寸做了适配，接头的端面和设备安装面接触的位置做了平面处理，锁紧的时候接触面能够完全贴合，不会出现应力集中导致接头变形的问题，销轴孔的公差采用间隙配合，安装的时候销轴可以轻松穿入，同时又不会因为间隙过大导致手柄晃动，长期使用之后也不会出现松旷的问题。杆身和接头的连接位置做了圆弧过渡处理，避免应力集中，在操作人员施加较大扳动力的时候，连接位置不会出现断裂的情况，整体结构的强度能够满足钻床日常加工的最大锁紧力矩需求，即使在满负荷钻削加工产生振动的工况下，手柄也不会出现变形、断裂的问题。

　　在实际的加工场景中，这类手柄除了用在钻床的锁紧机构上，也可以适配在铣床、磨床等其他需要手动锁紧调节的机床部件上，只要安装端的连接尺寸匹配，就可以直接替换使用，通用性较强。手柄的整体结构没有复杂的曲面和异形结构，加工的时候可以采用圆钢直接车削成型，铰接部分的叉形结构可以通过铣削加工完成，加工工艺简单，量产的成本较低，后期如果出现磨损或者损坏，替换成本也很低，适合作为机床的常规易损配件储备。

　　从三维建模的角度来看，这款零件的建模过程重点在于铰接部分的配合尺寸校核，销轴孔的同轴度、接头平面和杆身的垂直度都需要严格控制，否则安装之后会出现手柄转动卡滞、锁紧不到位的问题，建模的时候需要充分考虑实际加工的工艺性，避免出现无法加工的死角，同时也要兼顾零件的强度需求，在应力集中的位置做合理的圆角过渡，减少零件使用过程中的断裂风险。
