制药生产用立式过滤干燥一体化罐体

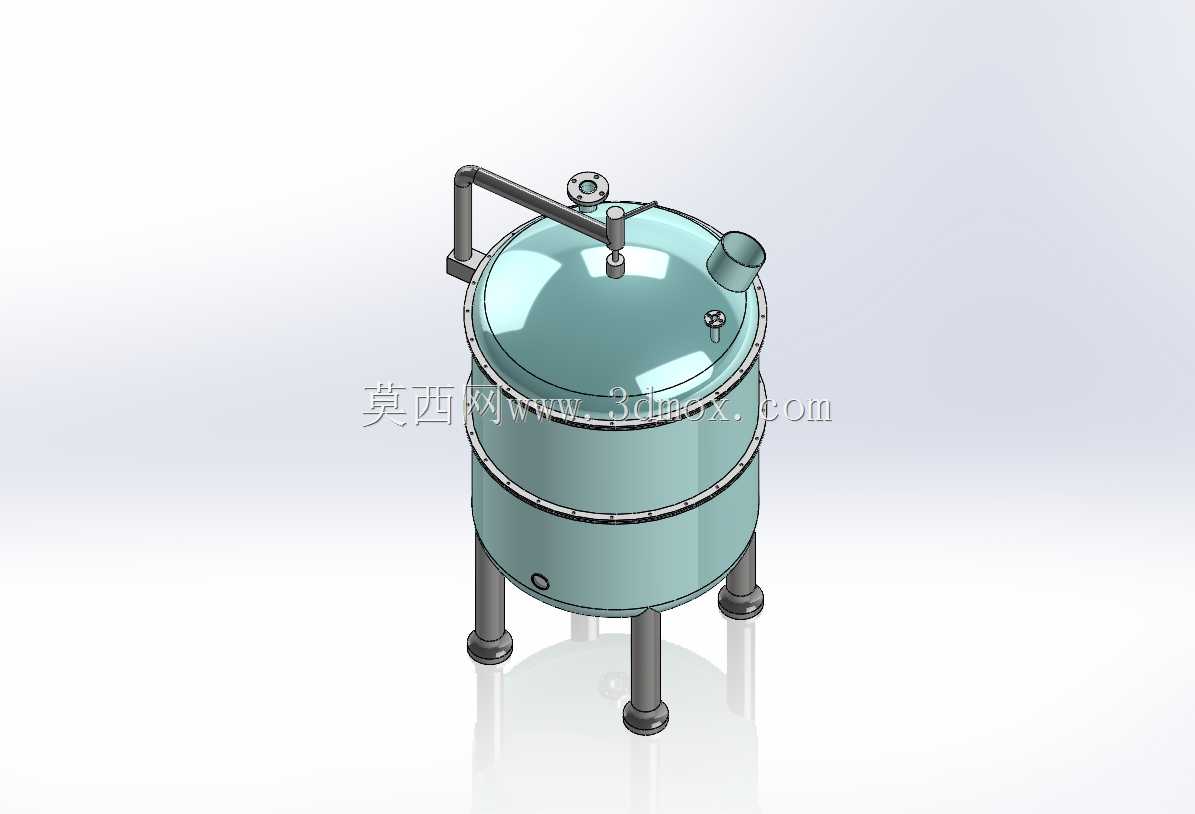

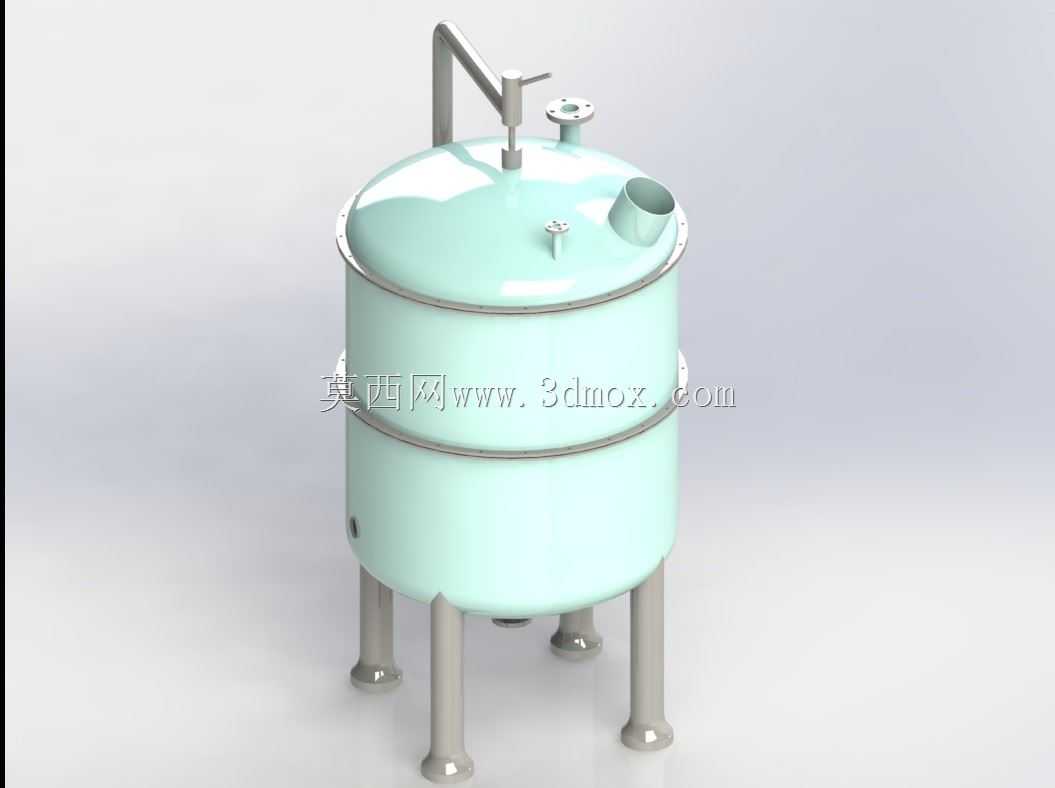

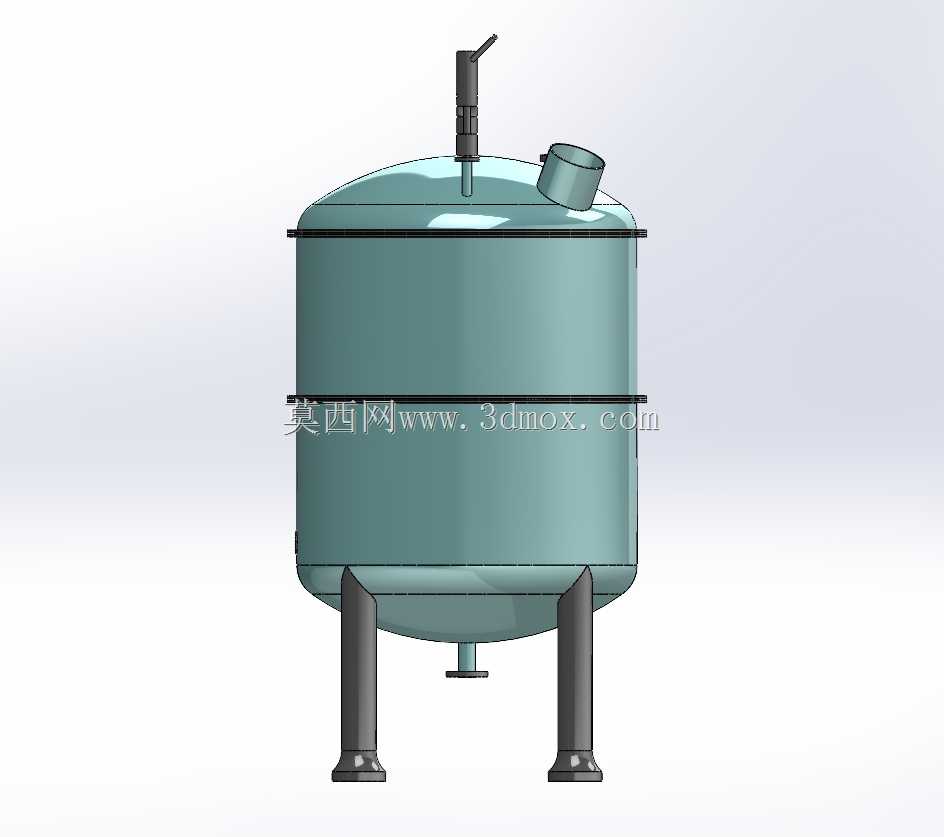

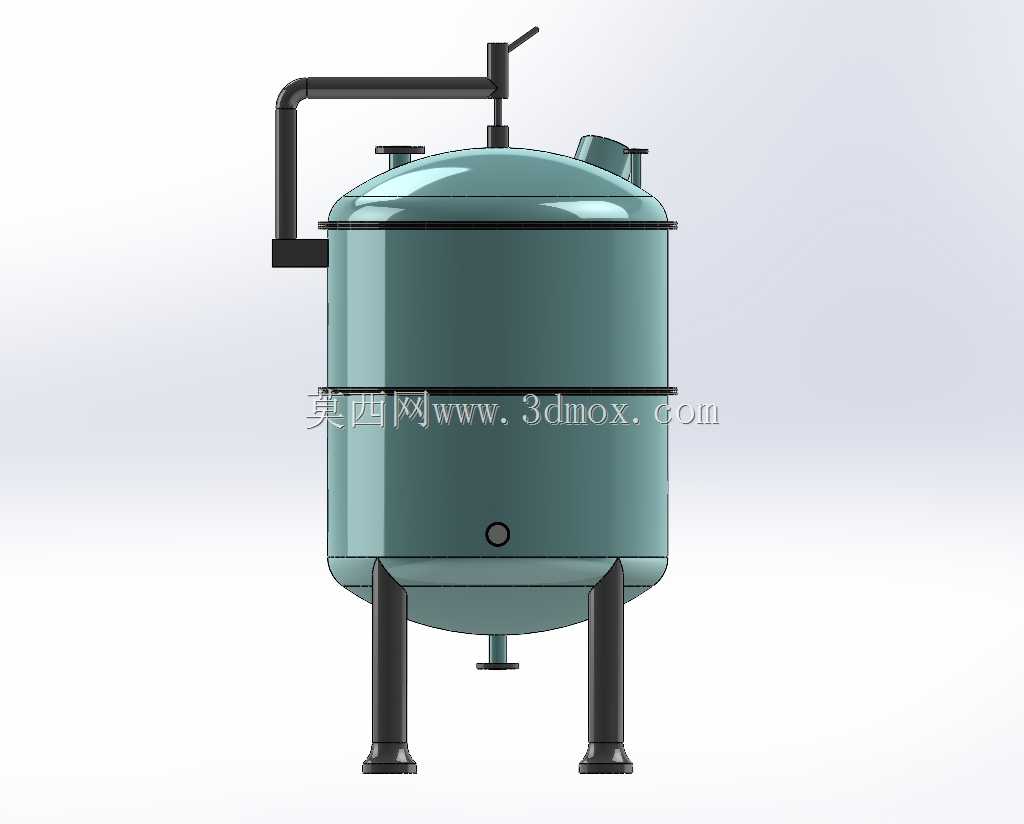

　　这款立式罐体设备主要面向制药、精细化工领域的固液分离与物料干燥工序，在原料药生产、医药中间体合成环节，常被用于完成结晶后物料的母液分离、滤饼洗涤以及真空干燥作业，可在同一密闭腔体内完成多道工序，减少物料转序过程中的污染风险与物料损耗，适配洁净生产区域的作业要求。从结构设计来看，设备采用立式支腿支撑结构，三根等距分布的支腿直接焊接在罐体下封头位置，支腿底部设置圆形支撑脚垫，安装时可通过脚垫下方的调整垫片校正罐体水平度，安装边界需预留支腿外侧至少300mm的操作空间，方便日常巡检与支腿紧固件的维护作业。罐体主体分为上下两个腔段，上下筒体之间采用快开式法兰连接结构，法兰内侧嵌入耐溶剂腐蚀的密封垫片，方便后期打开更换内部过滤介质，

　　也便于清理腔体内壁残留的物料。上封头位置设置了多组工艺接口，其中侧向斜置的大口径接口为进料口，可对接物料输送管道完成待处理料液的进料作业；顶部垂直安装的带手轮结构为搅拌组件的安装位，搅拌桨延伸至过滤层上方，可在过滤、洗涤阶段带动滤饼松动，避免滤板堵塞，也能在干燥阶段让物料均匀受热，提升干燥效率；上封头侧边的小口径接口为真空接口与洗涤液接口，分别对接真空系统与洗涤液管路，可在过滤完成后直接通入洗涤液对滤饼进行淋洗，再抽真空完成负压干燥。罐体下封头位置设置了侧向出液口，过滤阶段分离出的母液、洗涤废液可通过该接口排出至后续废液处理系统，下封头底部的小接口为排空口，用于设备停机后排净腔体内残留的积液，避免积液长期滞留腐蚀筒体。

　　设备顶部侧边设置的人孔结构采用快开压把式锁紧，无需额外工具即可开启，方便操作人员进入罐体内部检查过滤层破损情况、清理内壁结垢。从功能逻辑上看，设备内部的过滤层铺设在上下筒体之间的支撑格栅上，可根据处理物料的粒径、腐蚀特性选择不同材质的滤布或烧结网，过滤精度覆盖微米级到毫米级的不同物料处理需求；干燥阶段可通过筒体夹套通入热媒，对腔体内的物料进行间接加热，配合顶部抽真空形成的负压环境，可在较低温度下完成物料干燥，避免热敏性物料在高温下变性失效。在现场布局适配方面，设备整体高度需结合车间层高确认，顶部手轮操作位置距离操作平台的高度需控制在1.2米到1.5米之间，方便操作人员转动手轮调整搅拌组件的升降，侧向的进料口、

　　出液口需对接车间现有工艺管线的走向，预留管道安装的法兰对接空间，设备周边需预留至少1米的操作通道，方便操作人员完成进料观察、滤饼出料、设备清洁等日常作业。设计过程中针对制药行业的洁净要求，所有与物料接触的内壁均做圆弧过渡处理，不存在卫生死角，内壁抛光精度达到卫生级要求，可耐受常规的CIP在线清洗流程，避免物料残留滋生微生物；罐体的壁厚设计兼顾了承压能力与材料成本，可承受真空干燥阶段的负压工况，也能承受夹套热媒的工作压力，支腿的承重计算充分考虑了罐体满料运行时的总重量，搭配地脚螺栓固定后可避免设备运行过程中出现晃动。
