公路自行车后制动盘轮毂装配结构

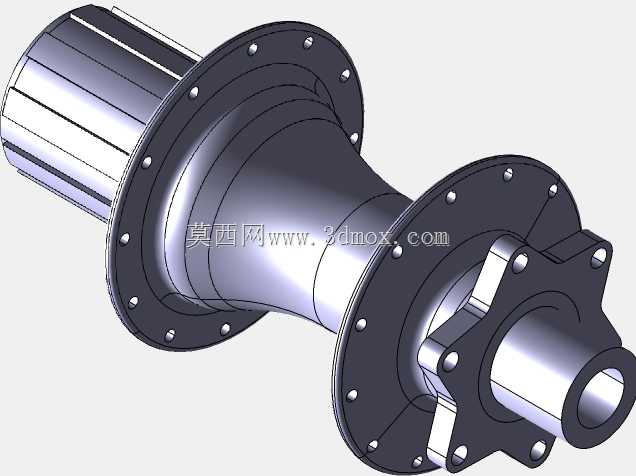

　　在公路自行车轮组的实际装配场景中，后制动盘轮毂是连接后轮辐条、塔基、碟刹转子与车架后叉的核心承载部件，直接决定轮组的传动效率、制动稳定性与骑行安全性。日常骑行过程中，该部件需要同时承受踩踏传动带来的扭矩载荷、路面颠簸传递的径向与轴向冲击，以及碟刹制动时产生的制动力矩，其结构设计的合理性会直接影响整车的骑乘质感与长期使用可靠性。从结构功能来看，这款轮毂采用双侧法兰盘设计，法兰盘上均匀分布的辐条孔用于固定辐条，通过辐条的张力调整将轮圈、轮胎的载荷均匀传递到轮毂主体，两侧法兰的间距经过匹配142mm后开档的车架尺寸设计，能够适配主流公路车的后叉安装标准，避免安装时出现开档不匹配、轮组偏摆的问题。

　　轮毂一侧集成Shimano规格11速公路塔基结构，塔基上的花键用于匹配对应规格的飞轮片，踩踏时飞轮带动塔基转动，通过轮毂内部的轴承结构将动力传递到整个轮组，驱动车辆前进，塔基的棘轮结构同时负责滑行时的离合动作，保证滑行状态下飞轮不会带动曲柄转动。另一侧的法兰盘预留6个螺栓安装位，用于固定碟刹制动转子，制动时夹器夹紧转子产生的制动力矩会通过这6个螺栓均匀传递到轮毂主体，再通过辐条传递到轮圈实现减速，6螺栓的安装布局能够保证制动力传递的均匀性，避免制动时出现转子抖动、制动力忽大忽小的问题。从设计思路上，轮毂主体采用变径中空结构，中部收窄的设计在保证整体结构强度的前提下尽可能降低了自身重量，符合公路车轻量化的设计需求，

　　中空的内部腔体用于容纳轴承、轴杆等核心传动部件，两端的轴承安装位有严格的同轴度要求，保证轮组转动时的顺滑度，避免出现转动卡滞、轴承偏磨的问题。安装边界方面，这款轮毂的开档尺寸为142mm，适配对应规格的快拆或者桶轴后叉，塔基端仅支持Shimano规格11速公路飞轮，无法直接兼容其他速别或者其他品牌规格的塔基配件，碟刹安装位为标准6螺栓规格，适配市面上绝大多数主流的公路车碟刹转子，辐条孔数量为28孔，辐条编织时需要匹配对应孔数的轮圈，采用交叉编法或者直拉编法都可以实现稳定的张力分布。实际装车过程中，需要先将轴承压入轮毂两端的安装位，再穿入轴杆固定到车架后叉上，之后依次安装飞轮、碟刹转子，再穿条编圈调整辐条张力，

　　保证轮圈的端面跳动与径向跳动控制在合理范围内，最后安装夹器调整制动间隙，才能保证整个轮组的正常使用。在日常维护场景中，这类轮毂需要定期检查轴承的润滑状态与转动间隙，塔基的棘轮结构也需要定期补充专用润滑脂，避免长期使用后出现棘轮打滑、轴承异响的问题，碟刹安装螺栓需要按照规定扭矩锁紧，避免制动时螺栓松动引发行驶安全问题。对于结构设计从业者来说，这类轮毂的设计需要重点平衡轻量化与结构强度的关系，法兰盘的厚度、辐条孔的位置、轴承安装位的深度都需要经过受力仿真验证，保证在极限踩踏、紧急制动的工况下不会出现结构变形或者断裂的问题，同时各个安装接口的尺寸需要严格遵循行业通用标准，保证配件的互换性，降低用户的后期维护成本。
