食品生产配套离心式鼓风送风构件

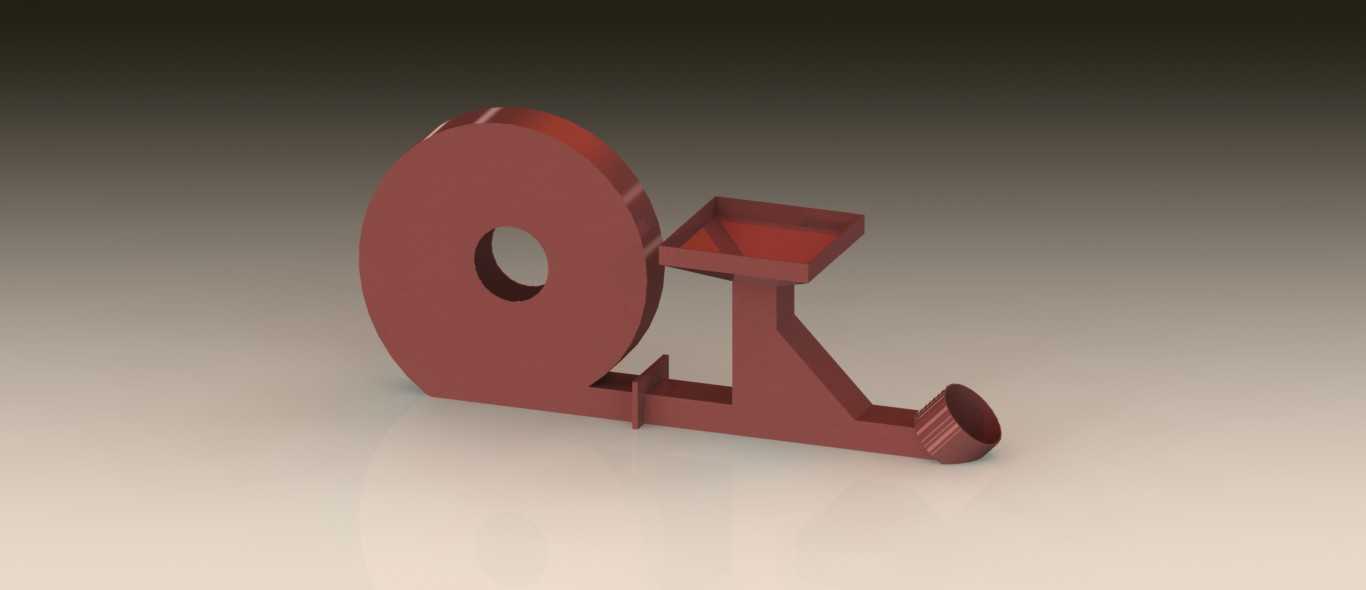

　　该鼓风构件主要面向食品生产加工场景的风送、鼓风辅助工序配套使用，常见于物料气力输送、工位风冷、烘干段送风、原料吹扫等作业环节，适配米面加工、烘焙生产、休闲食品制造等产线的配套送风需求，可直接对接产线的风路管道，为工艺环节提供稳定的压力风源。从结构设计来看，整体采用一体化铸造型腔思路，主体蜗壳部分采用阿基米德螺旋线轮廓做流道设计，叶轮安装位的中心同轴度公差控制在0.02mm范围内，保证叶轮运转时的动平衡余量符合食品机械低振动、低噪音的使用要求，避免运行过程中因振动导致产线物料偏移、紧固件松动等问题。进风口采用方形法兰对接结构，法兰面预留4个M6的螺栓安装孔，孔位中心距按照通用食品风管的对接标准设计，

　　可直接匹配市面常见的100mm口径方形送风管道，无需额外做转接件加工，降低现场安装的改造成本；出风口采用斜向45度的圆管接口，接口外壁做3圈防滑槽设计，对接柔性风管时可通过卡箍直接锁紧，避免风压较高时出现风管脱落、漏风的问题。安装边界方面，构件整体的最大外轮廓尺寸控制在220mm180mm120mm范围内，底部预留两个条形安装腰孔，腰孔长度15mm，可适配安装面±5mm的位置误差，安装时不需要对设备安装板做二次扩孔处理，适配不同批次产线机架的安装孔位偏差。流道内壁做圆弧过渡处理，所有转角位置均采用R5以上的圆角，避免流道内出现直角涡流区，降低风阻损耗，相比同尺寸直角流道的鼓风构件，送风效率可提升8%左右，

　　同时减少流道内的物料残留风险，符合食品生产环节的卫生清洁要求，日常维护时可直接通过高压水枪冲洗流道内部，无清洁死角。蜗壳侧壁的厚度设计为6mm，采用等壁厚设计思路，既保证壳体在12kPa的额定工作风压下不会出现形变、开裂问题，也不会因为壁厚过大导致整体重量超标，构件整体净重控制在1.2kg以内，单人即可完成安装、拆卸作业，不需要额外配置吊装辅助工具。在功能适配性上，该构件可匹配功率0.75kW到1.5kW的常规低压离心叶轮组件，叶轮安装轴的轴孔直径设计为12mm，键槽宽度4mm，适配标准Y系列微型电机的输出轴尺寸，电机安装位在蜗壳后侧的端面上，预留3个均布的M5螺纹孔，可直接固定电机端盖，保证电机轴与叶轮安装位的同轴度，

　　减少运转时的轴封磨损。考虑到食品生产车间的潮湿、多粉尘环境，壳体的外表面做哑光喷塑处理，涂层厚度控制在80μm到100μm之间，可耐受日常生产过程中的水汽、弱酸弱碱清洗剂的腐蚀，不会出现涂层脱落、生锈的问题，符合食品接触设备的表面防护要求。在实际产线应用中，该构件既可以作为独立的鼓风单元安装在产线侧边，为包装前的物料做表面吹扫除尘，也可以多组串联安装在烘干隧道内，作为热风循环的送风动力部件，还可以对接物料输送管道，为轻质颗粒物料比如面粉、糖粉、膨化食品颗粒提供短距离气力输送的动力，适配多种不同的工艺需求。设计过程中针对流道的风压分布做了多次仿真验证，调整了蜗壳的螺旋线起始角度与出风口的倾斜角度，避免出风口位置出现紊流导致的送风不均匀问题，保证出风口截面的风速差控制在5%以内，吹扫作业时不会出现局部风力过大吹飞物料、局部风力不足清洁不到位的情况。安装时需要注意，构件的进风口方向需要与产线的送风管道走向对齐，避免进风侧出现遮挡导致进风阻力增大，底部安装腰孔需要加装平垫与弹垫，避免设备长期运行时螺栓出现松动，轴封位置需要定期检查密封件的磨损情况，每运行3000小时更换一次密封毡圈，避免粉尘进入轴承位置影响使用寿命。
