工业输送用变径过渡料斗结构设计

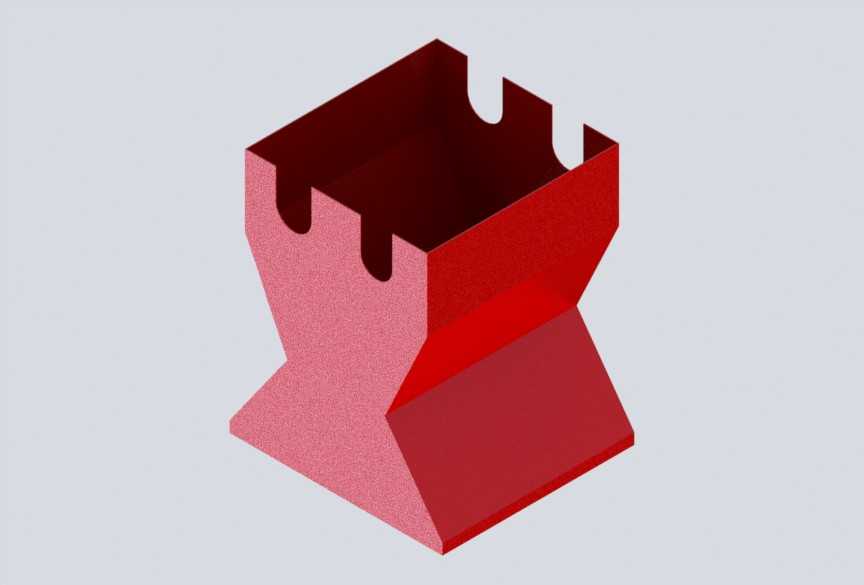

　　在散料输送、物料中转的工业生产场景中，料斗是衔接上下工序物料流转的核心过渡部件，常见于粮食加工、建材生产、化工原料输送、五金件分拣等产线的物料衔接节点，承担着暂存缓存、导流下料、避免物料卡滞架桥的作用，其结构合理性直接影响整条产线的连续运行效率，一旦料斗设计出现角度不合理、截面突变过大的问题，极易出现物料堆积堵料、下料流速不均的情况，严重时会导致后端工序断料、前端工序溢料，直接拉低产线稼动率。这款变径结构的料斗采用上下异截面的过渡设计，底部为方形平直安装基面，可直接通过螺栓紧固或焊接的方式固定在下级输送设备的进料口上方，安装基面的平面度公差控制在合理范围内，能够保证与下级设备进料端的密封贴合，避免粉状、颗粒状物料从衔接缝隙溢出，

　　减少生产现场的物料浪费与粉尘污染。料斗上部为敞口式接料结构，敞口边缘设置有多个对称分布的U型卡槽，这类卡槽一方面可用于安装挡料边、防尘罩等附属配件，另一方面也可作为快装吊点，在设备安装、后期维护清理时配合吊具完成料斗的吊装移位，无需额外焊接吊耳，简化了现场安装的工序步骤。料斗的中部采用双斜面收缩的变径过渡结构，没有采用传统直壁方锥的单斜面设计，而是将两个相对的侧壁设置为大倾角直斜面，另外两个相对侧壁设置为带折角的过渡斜面，这种非对称的收缩设计能够针对不同流动性的物料调整下料流速，对于流动性较差的粉状、絮状物料，大倾角斜面能够减少物料与壁面的接触摩擦阻力，避免物料粘附在壁面长期堆积结块；对于流动性较好的颗粒状、小块状物料，

　　折角斜面能够适当缓冲物料的下落速度，避免物料高速冲击下级输送设备的输送带或计量部件，延长下级设备的易损件使用寿命。从结构强度角度来看，这款料斗整体采用等壁厚设计，壁面厚度可根据实际输送物料的密度、磨琢性选择对应厚度的板材加工，对于磨琢性较强的矿石碎料、金属切屑类物料，可选用耐磨钢板加工，内壁额外加装可更换的耐磨衬板；对于粮食、塑料粒子等无磨琢性的物料，可选用普通碳钢或不锈钢板材加工，降低制造成本。料斗的所有棱边均做了圆弧过渡处理，没有尖锐的直角死角，避免物料在棱角位置长期残留，也减少了加工、安装过程中尖锐边角造成的人员划伤风险。在安装边界方面，这款料斗的底部安装尺寸可根据下级设备的进料口尺寸做适配调整，

　　上部敞口尺寸可匹配上级出料端的落料范围，保证上级设备落下的物料全部进入料斗内部，不会出现撒料情况；料斗的整体高度根据物料的安息角做了优化设计，收缩段的斜面角度大于常规散料的安息角，能够保证物料在自重作用下自然下滑，无需额外加装振动器或空气炮辅助下料，减少了附属动力部件的投入，也降低了后期的设备维护工作量。在实际产线应用中，这类料斗还可根据使用需求在侧壁加装料位传感器安装座、观察窗、检修口等结构，方便操作人员实时观察料斗内部的物料存量，在出现堵料情况时可快速打开检修口疏通，无需整体拆卸料斗。不同于标准规格的成品料斗，这款结构的料斗可灵活适配不同产线的安装空间，在空间受限的设备布局场景中，可通过调整收缩段的折角位置、斜面角度来适配有限的安装高度，不需要改动上下游设备的原有布局，大幅降低产线改造的成本与周期。从建模逻辑来看，这款料斗的三维建模过程优先确定上下两个端面的基准面，先绘制底部安装法兰的方形轮廓与上部敞口的方形轮廓，再通过放样特征生成中部的过渡壁面，之后对上部敞口的边缘做切除拉伸生成U型卡槽，最后对所有棱边做圆角处理，建模过程中参数可全关联，调整上下端面尺寸、整体高度、斜面角度时可直接驱动模型更新，无需重新绘制草图，能够快速适配不同项目的参数需求，大幅提升设计改型的效率。
