瓜尔胶生产用双辊压合机架结构

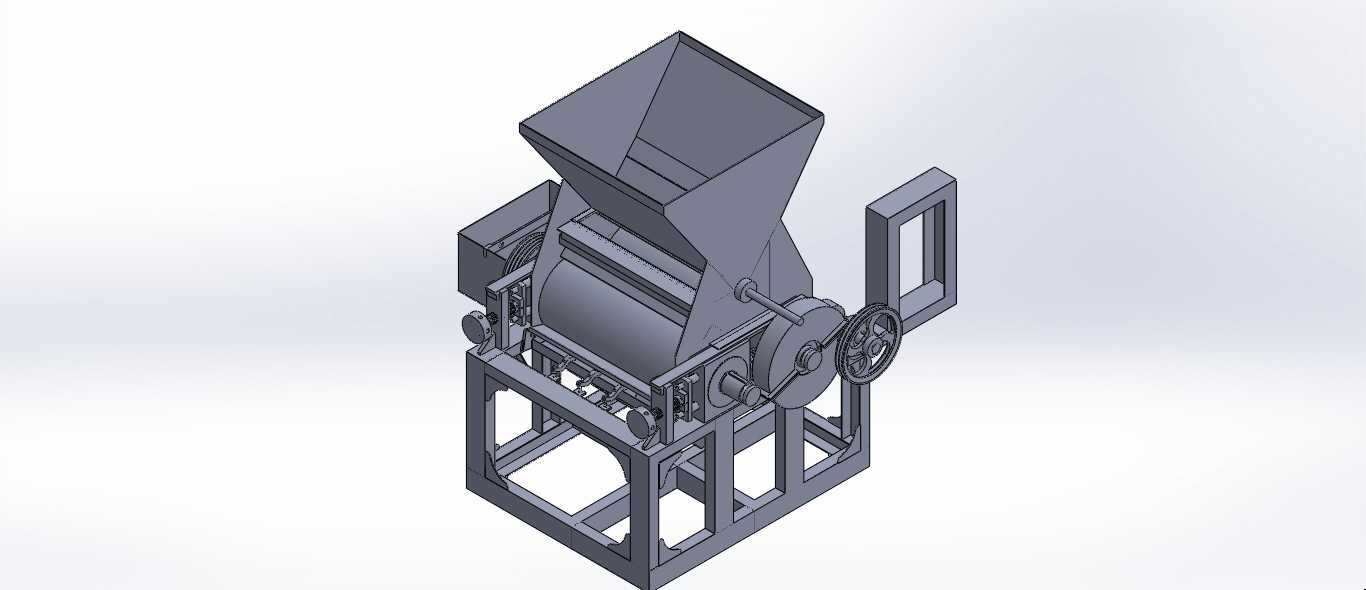

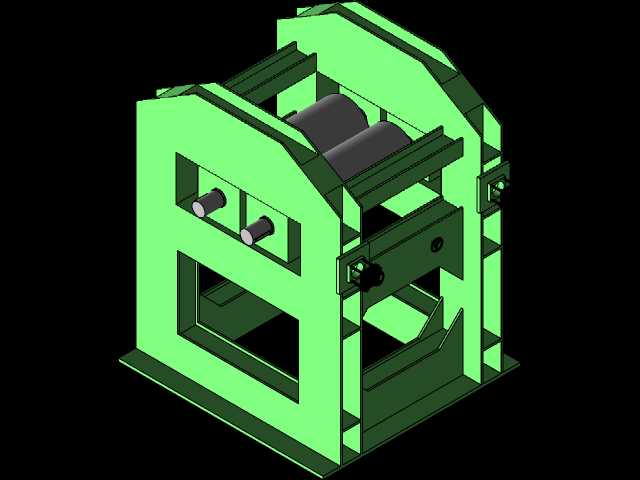

　　该结构为瓜尔胶生产工序中用于胶料预压成型的核心承载机架，整体采用框架式焊接结构设计，两侧立板为对称式折弯焊接件，通过底部安装底板、中部横向支撑梁、顶部连接横梁形成闭合受力框架，可承受双辊压合过程中产生的径向载荷与侧向冲击，避免机架在长期交变载荷下出现形变偏移。从应用场景来看，该机架多用于食用胶、工业胶类生产线的前段压片工序，安装于混料设备与烘干设备之间，将混合均匀的湿态瓜尔胶混合料通过双辊挤压形成厚度均匀的胶片，为后续烘干、粉碎工序提供料型规整的来料，减少后续工序的物料处理负荷，提升整条产线的连续运行稳定性。

　　结构设计上，两侧立板预留了辊轴安装的同轴轴承位，轴承位旁设置了调节螺栓安装孔，可通过调节螺栓调整两辊之间的中心距，适配不同厚度胶片的生产需求，调节行程可覆盖3mm到15mm的胶片厚度区间，满足不同品类瓜尔胶产品的压合工艺要求。机架中部设置的横向支撑梁除了承担结构加强作用外，还预留了刮料刀架的安装螺孔，可配套安装刮料组件，将压合后粘附在辊面的胶料及时刮落，避免胶料长期粘附辊面导致辊面凹凸不平，影响压合后胶片的厚度均匀性。底部安装底板设置了四个长圆形安装孔，可适配不同规格的预埋螺栓安装间距，安装时可通过长圆孔微调机架的水平位置，保证双辊轴线与生产线来料方向的垂直度，避免压合过程中胶片出现走偏、厚薄不均的问题。

　　从安装边界来看，该机架整体宽度适配常规1200mm幅宽的压辊组件，整体高度不超过1800mm，安装时需预留两侧各300mm的操作维护空间，用于辊轴更换、轴承润滑、调节螺栓校准等日常维护作业；机架后侧预留了驱动电机的安装位，可直接配套安装减速电机驱动主动辊，从动辊通过齿轮啮合与主动辊同步反向转动，无需额外搭建独立的驱动安装支架，减少现场安装的装配工作量。结构受力方面，两侧立板的受力区域做了加厚处理，轴承位周边焊接了加强筋板，可将辊轴传递的集中载荷分散到整个立板平面，避免应力集中导致的焊缝开裂问题；机架所有外露焊接边均做了倒角打磨处理，避免生产过程中操作人员磕碰受伤，符合食品类生产设备的安全设计要求。

　　实际使用过程中，该机架可适配橡胶辊、钢辊两种不同材质的压辊，当处理高粘度瓜尔胶混合料时可更换橡胶辊，利用橡胶的弹性形变减少胶料的剪切破坏，保留胶料的有效成分；当处理低粘度、硬度较高的混合料时可更换钢辊，提升压合过程的挤压力，保证胶片的压实度。机架下部预留了接料斗的安装空间，压合后的胶片可直接通过机架中部的落料空间进入下方输送设备，无需额外设置导流结构，整体结构紧凑，可直接嵌入现有瓜尔胶生产线进行配套使用，也可作为独立压合单元用于其他粘性粉体物料的压片作业。
