双通立式支撑连接结构件

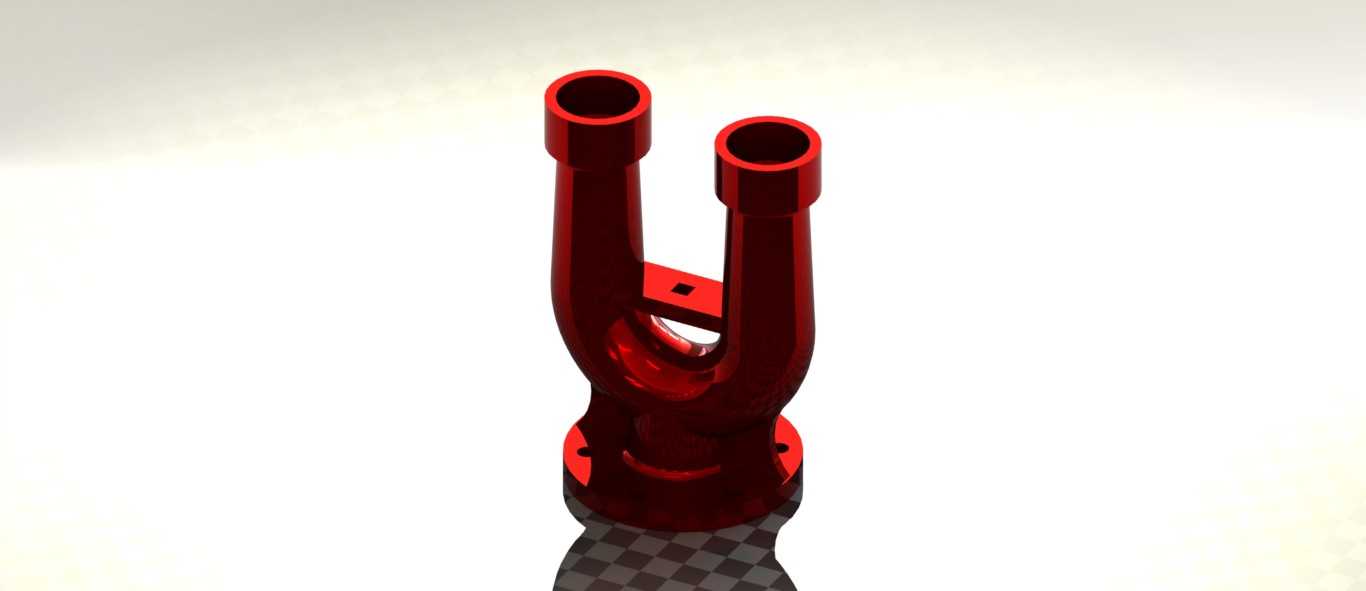

　　该双通立式支撑连接结构件，主要应用于流体输送管路系统、小型设备机架支撑、工装夹具定位连接等场景，在低压流体输送、轻载设备承重连接场景中可同时实现两路介质的导通与上部构件的支撑固定，替代传统的多零件拼接连接方案，减少装配环节的零件数量与密封点位，降低系统泄漏风险与装配累计误差。从结构设计来看，主体采用一体化铸造成型后做机加工处理，上部两个平行设置的空心圆柱筒为介质导通接口，内壁预留标准管螺纹加工余量，可直接对接同规格的金属管路或柔性软管，两个接口的中心距经过严格校核，匹配常规双路并行管路的排布间距，避免管路安装时出现错位、强行掰弯管路产生内应力的问题。两个圆柱筒之间设置的横向加强筋板，并非简单的填充结构，

　　筋板上预留的定位通孔可用于安装管路固定卡箍，或是连接外部的传感器安装支架，拓展结构的附加功能，同时筋板将两个独立的圆柱筒连接为整体，大幅提升上部结构的抗侧向载荷能力，避免单侧管路受力时接口处出现断裂变形。下部的法兰安装底座是整个构件的承重与定位核心，底座上均匀分布的三个安装沉孔，采用沉头设计可让安装螺栓完全没入底座平面，不会出现螺栓头突出影响上部构件贴合的问题，沉孔的位置度公差控制在0.1mm以内，可直接匹配设备安装面板上的预制孔位，不需要现场二次配钻。底座与上部双筒结构的过渡区域采用大圆弧过渡设计，避免直角连接处的应力集中问题，经过有限元校核，在承受1.5倍额定载荷的情况下，过渡区域的最大应力远低于材料的屈服强度，

　　可满足长期静载与小幅动载的使用需求。在实际选型使用时，需要注意该构件的安装边界：上部双筒的总高度决定了管路接口的安装高度，安装时需要预留至少20mm的上部操作空间用于管路接头的拧紧操作，下部法兰底座的外径决定了安装面板的最小开孔尺寸，面板开孔直径需要比底座外径大2-3mm，方便安装时的位置微调，同时底座下方需要预留至少10mm的空间用于容纳螺栓尾部与防松垫片。该结构的内部流道采用等径设计，两个接口的流道在底座内部汇通？不对，该结构的两个上部接口为独立流道，分别对应下部底座上的两个独立导通出口，可实现两路介质的独立输送，不会出现混流问题，适用于需要同时输送两种不同介质、或是同介质双路独立供给的场景，比如小型实验设备的气液双路输送、

　　工装夹具的双路气路控制等场景。设计过程中，针对壁厚做了优化，在满足1.6MPa耐压要求的前提下，将非受力区域的壁厚做了减薄处理，既降低了整体零件重量，也减少了铸造时的材料消耗，同时受力集中的接口端部、法兰安装面区域做了局部加厚，避免安装拧紧时出现开裂变形。零件的表面采用喷塑处理，红色的外观涂层不仅提升了零件的防锈耐腐蚀能力，也能在设备整体排布中快速识别该双路连接构件，方便后期的设备维护与管路排查。在装配环节，该构件可直接通过螺栓固定在安装面板上，法兰面与面板之间可根据密封需求加装橡胶密封垫，实现安装面的静密封，上部接口连接管路时，需要注意拧紧力矩控制在合理范围，避免力矩过大导致接口螺纹滑牙或是筒壁变形。
