多棱面空心金属套筒结构三维设计

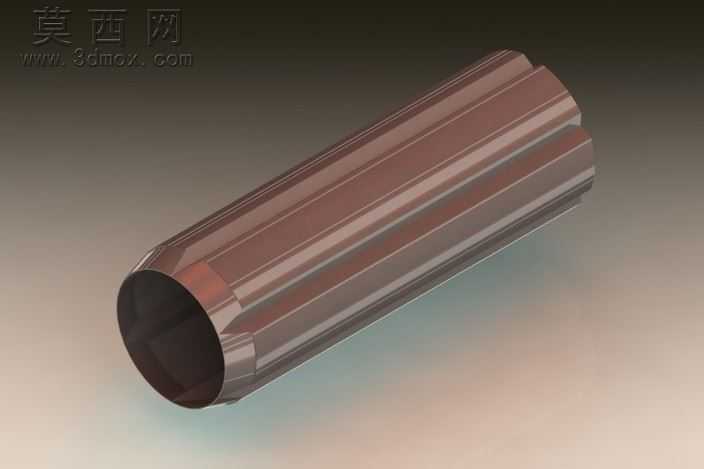

本作品为多棱面空心金属套筒的三维建模设计，整体采用回转体结合外轮廓多棱切削的结构形式，建模过程中首先通过草图绘制确定套筒的内外径基准参数，以空心圆柱为基础基体，通过拉伸凸台命令生成初始的筒状胚体，保证筒壁厚度均匀一致，两端开口处做了微小的倒角过渡处理，避免尖锐棱边带来的应力集中问题。外轮廓的多棱结构采用阵列切除的方式实现，先绘制单个棱面的切除轮廓，通过圆周阵列命令均匀分布在筒体外周，保证每一个棱面的宽度、深度参数完全一致，棱面之间的过渡棱线平直规整，整体呈现出均匀的多棱柱外轮廓形态，同时保留内部完整的空心圆柱腔体，兼顾结构强度与轻量化需求。材质设置上选用红铜质感的金属材质，调整材质的反射率、粗糙度参数，模拟出金属表面经过精加工后的细腻光泽，渲染过程中采用柔和的环境光搭配定向主光源，突出多棱面的光影转折效果，清晰展现每一个棱面的结构形态与金属材质的质感表现。设计过程中重点考量了套筒的同轴度参数，保证内外圆柱面的轴线完全重合，外棱面的阵列中心与筒体轴线保持一致，避免出现偏心问题，两端的端口处做了轻微的收边处理，既提升了结构的美观度，也能够在实际装配过程中起到导向作用，方便与其他配合件完成对接。整体建模过程严格遵循机械零件的设计规范，所有特征参数均经过合理校验，结构无冗余几何，特征树逻辑清晰，可直接用于后续的工程图导出、结构仿真分析或者加工生产参考，多棱面的外结构既可以提升套筒的握持摩擦力，也能够增强筒体的抗扭变形能力，相比普通光滑圆柱套筒具备更好的结构性能。
