带热风连接滑槽的1000×1250旋转卸灰阀

　　在粉体物料输送、除尘系统排灰、粮食加工、建材熟料转运这类需要连续均匀给料同时锁风的工况里，旋转阀是整个管路系统里不起眼但容错率极低的核心部件，一旦选型或者结构设计出问题，要么出现漏风导致系统风压失衡、粉尘外溢，要么出现物料卡滞堵转，直接让整条生产线的物料输送链路中断。这款带热风连接滑槽的1000×1250规格旋转水闸（实际为重型旋转卸灰锁风阀），针对的就是大处理量、需要通入热风伴热防止物料粘壁的工况，比如北方冬季的煤粉输送、含水率略高的生物质粉料转运、除尘系统收集的带温粉尘排料场景，普通无伴热结构的旋转阀在这类场景里很容易因为物料遇冷结露粘在叶轮和壳体内壁，慢慢堆积之后就会出现叶轮卡滞、密封间隙变大漏风的问题。

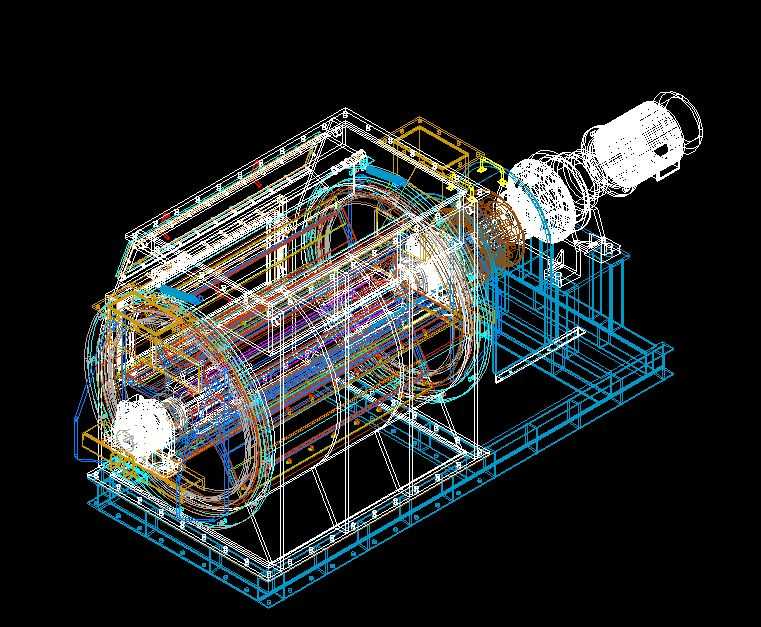

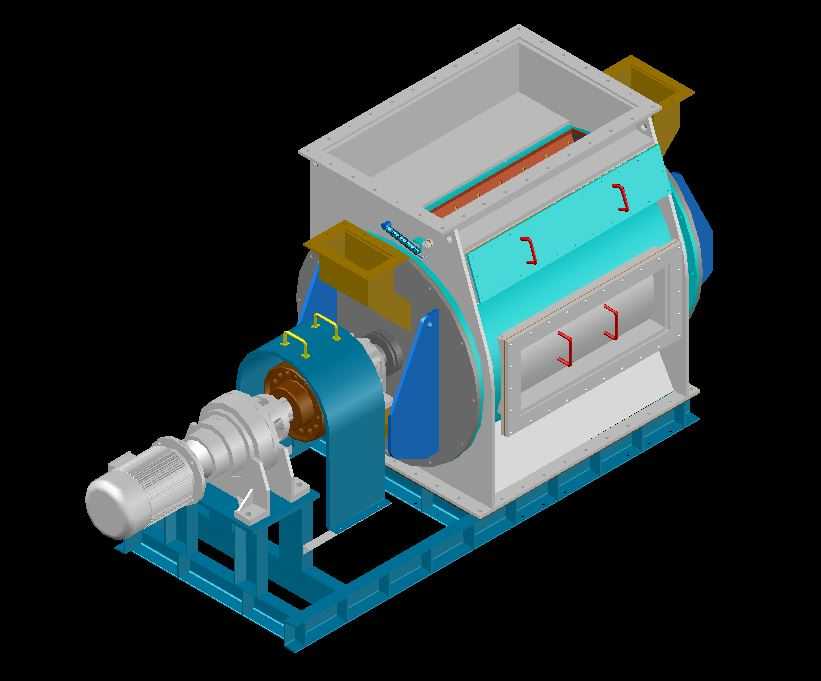

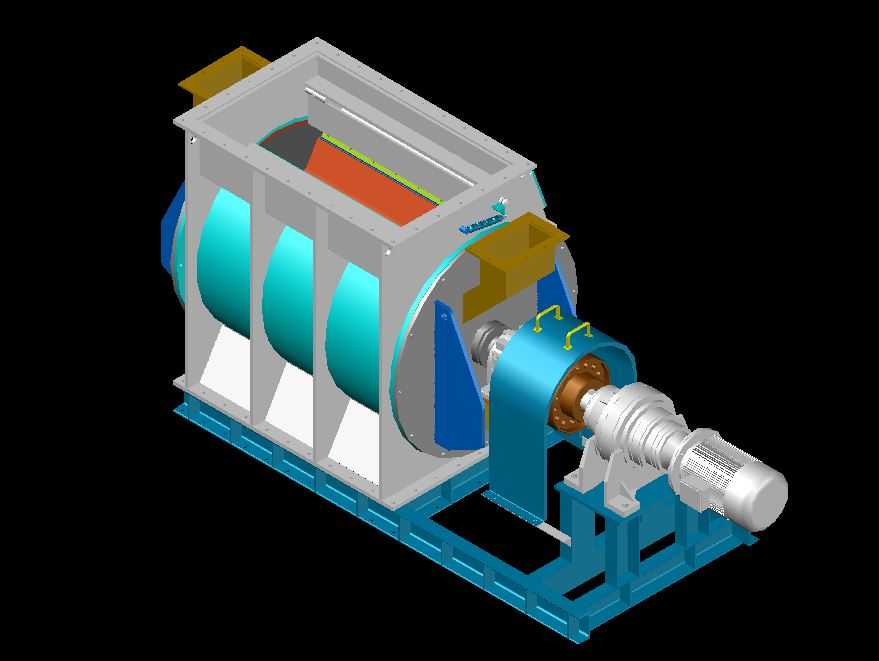

　　从结构设计逻辑来看，这款设备没有采用常规小型旋转阀的侧接驱动布局，而是把驱动端通过刚性联轴器直连在叶轮主轴的伸出端，配套的减速电机直接安装在主机的共用底座上，这种设计的好处是大扭矩传递过程中不会因为链传动或者皮带传动出现打滑，毕竟1000×1250的规格对应的单格叶轮容积很大，满料启动的时候需要的启动扭矩远大于小型同类型设备，直连驱动的同轴度更好，长期运行的主轴偏磨风险更低。设备的壳体采用了上下开口的通流结构，上方是方形的进料口对接上游料仓或者设备出料端，下方方形出料口对接下游输送设备，侧面专门预留的热风连接滑槽，是直接连通到叶轮格腔的间隙位置，运行的时候可以通入设定温度的热风，一方面可以把壳体内壁和叶片表面的温度维持在露点以上，避免湿物料粘壁，另一方面流动的热风也可以对密封部位起到一定的吹扫作用，减少细粉料进入端盖轴承密封的概率。

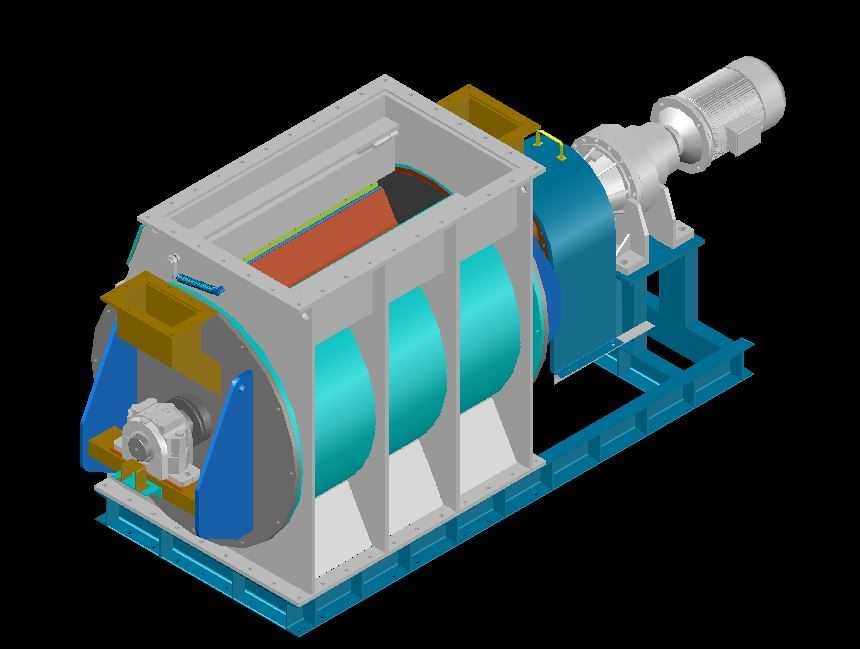

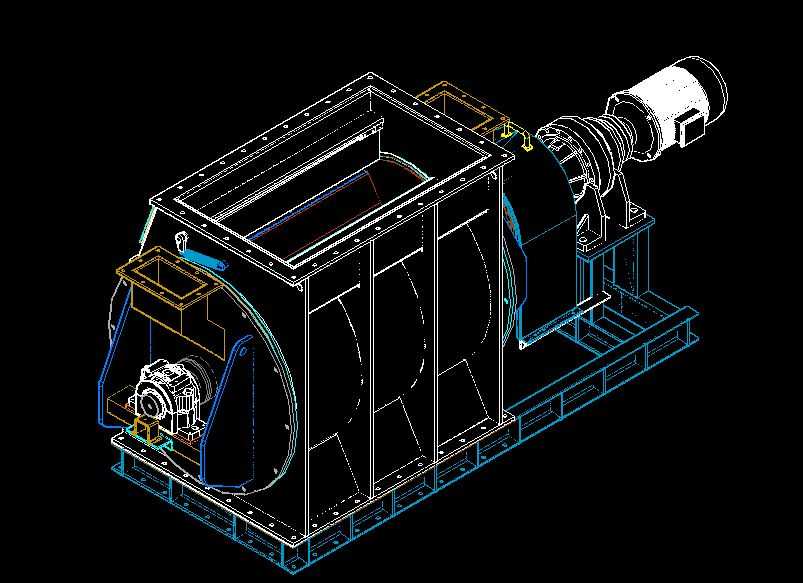

　　叶轮部分采用的是整体焊接式结构，叶片和主轴之间做了加强筋支撑，避免大尺寸叶轮长期承受物料冲击出现叶片变形，每片叶片的端部都预留了可更换的密封条安装槽，后期运行出现间隙变大漏风的时候，不需要整体更换叶轮，只需要更换端部的密封胶条就可以恢复锁风性能，大幅降低后期维护成本。壳体的外侧做了多道加强筋结构，因为大规格的旋转阀在运行的时候，壳体内会承受上下游的压差，尤其是除尘系统里，阀的上方是负压的除尘仓，下方如果是正压输送管路的话，压差会直接作用在壳体壁板上，没有足够的加强筋很容易出现壁板变形，导致叶轮和壳体刮擦。设备的底座是整体焊接的型钢框架，所有安装孔位都是统一配钻，现场安装的时候只需要把底座和地面预埋钢板或者设备支架找平固定，对接好上下法兰和热风管路就可以，不需要再现场调整驱动和主机的同轴度，减少现场安装的调试工作量。

　　从安装边界尺寸来看，1000×1250指的是叶轮的公称直径和有效工作长度，对应的设备整体宽度要比叶轮直径大出两侧端盖和轴承座的安装尺寸，长度方向要包含驱动电机和减速机的安装空间，现场做布局设计的时候，需要在驱动端预留足够的检修空间，方便后期拆检减速电机和更换密封件，热风连接滑槽的接口位置在壳体侧上方，对接热风管路的时候要注意阀门的安装方向，避免热风直接对着轴承座位置吹，导致轴承长期高温运行润滑脂失效。端盖位置的轴承采用的是外置式安装结构，和壳体内部的物料腔之间有多重密封，包括填料密封和气封接口，通入的热风也可以作为气封的气源，进一步阻断粉料进入轴承腔，相比内置轴承的结构，外置轴承的散热条件更好，维护的时候不需要拆开主机壳体就可以更换轴承，对于连续运行的生产线来说，维护停机时间可以缩短60%以上。

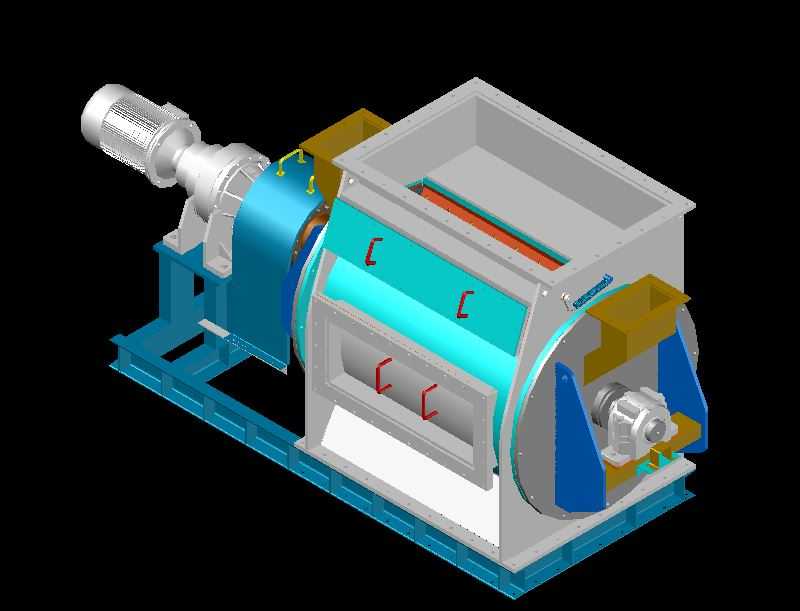

　　在实际工况适配性上，这款设备的叶轮转速可以通过减速电机或者配套的变频调速器调整，根据上游物料的下落速度和下游需要的给料量匹配转速，既可以作为连续均匀给料的给料机使用，也可以作为锁风卸料的卸灰阀使用，因为有热风伴热结构，对于容易吸潮结块、温度低于露点就会粘壁的物料，比如含水率3%-8%的粉煤灰、粮食加工的麸皮、带有一定湿度的矿粉，都有很好的适配性，不会像普通无伴热旋转阀那样运行一段时间就出现粘壁堵转的问题。壳体的上下法兰都是采用标准方形法兰设计，和同口径的溜管、料仓出口可以直接对接，不需要额外做过渡连接节，减少现场安装的焊接工作量。另外在壳体的观察位置预留了检修观察门，日常巡检的时候可以打开观察门查看内部叶轮的粘料情况和密封条的磨损情况，不需要拆开上下连接法兰就可以做简单的清理作业，对于日常运维来说非常方便。
