30度倾角物料分流用三通分料闸门

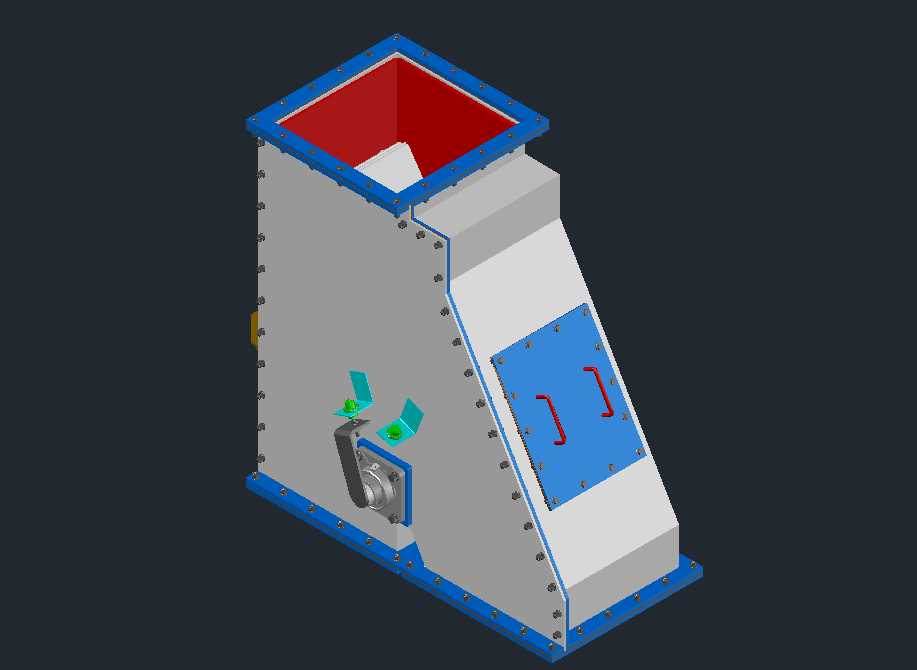

　　这款30度倾角的分流闸门，主要适配散料输送系统中溜管的料流切换需求，常见于粮食加工、建材骨料输送、矿山碎料转运、化工散料输送等场景，安装在上下溜管的衔接节点，可将单路来料按需分配至两个不同的下游输送支路，替代传统的岔管堆焊挡板结构，大幅降低料流切换时的卡堵、漏料风险。从结构设计来看，设备整体采用立式斜角布局，顶部为方形法兰进料口，进料口内侧做了耐磨衬板的安装预留位，可根据输送物料的磨琢性选择高锰钢、陶瓷或者聚氨酯衬板，避免高速下落的物料直接冲刷壳体造成过早磨损；壳体主体采用折弯钢板拼焊成型，侧壁的倾斜角度设置为30度，刚好匹配散料的动态安息角，既不会因为角度过小导致物料积留，也不会因为角度过大占用过多竖向安装空间。

　　侧面设置的快开检修门采用蓝色边框的压紧式结构，搭配两个快开把手，不需要拆卸整体设备就能快速清理内部卡滞的杂物、更换磨损的密封件，日常运维的便利性远高于传统焊接封闭结构的分料装置。侧部安装的手动执行机构带自锁定位结构，扳动手柄即可驱动内部的翻板转动，实现两个出料口的通断切换，手柄到位后可自动锁止，避免料流冲击导致翻板移位出现串料问题；执行机构的转轴处采用双重密封结构，内置防尘密封圈，可阻挡细粉料进入转轴轴承位，延长转动部件的使用寿命。设备底部为带安装孔的方形法兰底座，可直接与下游的溜管、输送设备进料口通过螺栓紧固连接，安装时需要注意进料口的中心与上游溜管的落料中心对齐，避免偏载导致物料长期冲刷单侧壳体。

　　设计过程中针对散料输送的常见痛点做了多处优化：内部翻板的边缘做了圆弧过渡，不会出现棱角卡挂大块物料的问题；壳体所有的拼接焊缝都做了打磨处理，内壁光滑无凸起，减少物料挂壁的概率；法兰连接面都预留了密封垫的安装槽，安装时搭配橡胶密封垫可实现全密封输送，避免粉料输送过程中的扬尘外溢。在设备选型匹配时，需要结合上游输送设备的小时输送量、物料的最大粒径来确认进料口的尺寸，这款结构的进料口尺寸适配常规100-300mm粒径的散料输送，若输送物料为粘性较大的湿料，可在壳体侧壁加装振动器的安装位，避免物料粘壁积料。不同于电液动分料闸门的复杂配套要求，这款手动结构的分流闸门不需要配套电控线路、液压管路，安装成本低，操作简单，

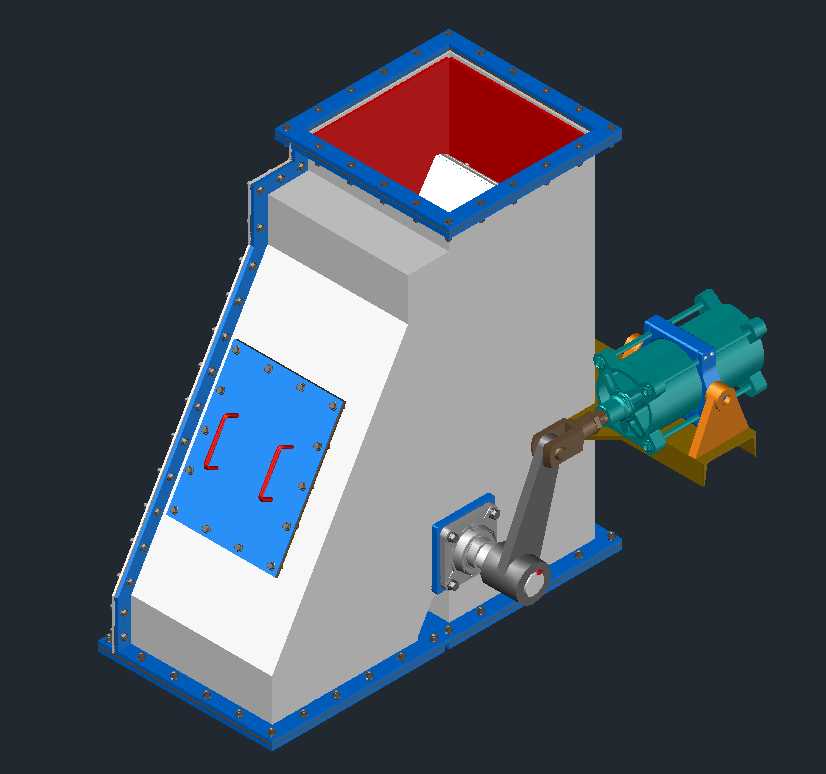

　　非常适合不需要频繁切换料流、现场供电配套不便的输送工位，也可作为自动分料设备的备用旁路结构，在自动机构故障时可手动操作保障生产连续运行。壳体外部的加强筋沿物料冲刷方向布置，既提升了整体结构的抗冲击强度，也不会额外增加过多的设备自重，吊装安装时不需要额外做加强的支撑结构，直接通过上下法兰固定即可满足承重要求。
