带链轮驱动的法兰式手动滑动闸阀结构

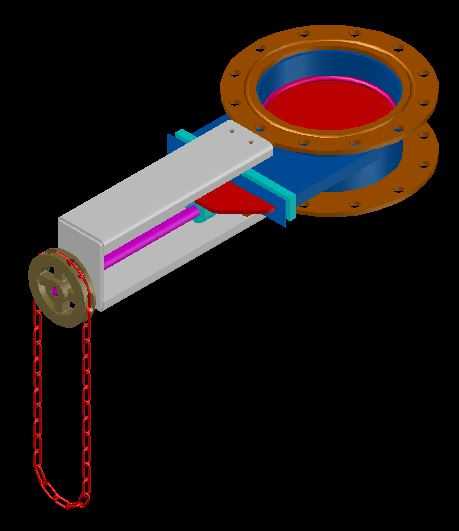

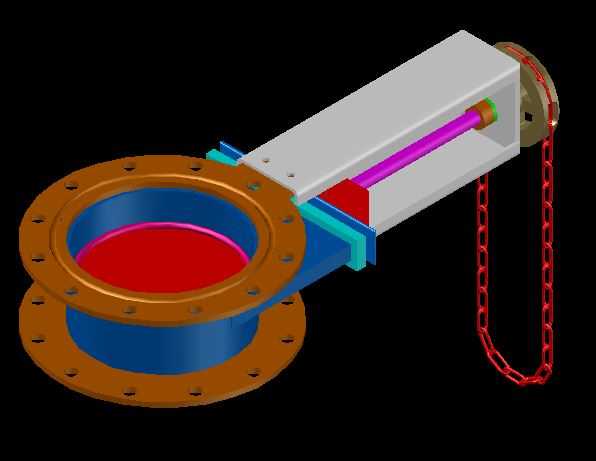

　　这款带链轮的手动滑动闸门，主要应用在粉体输送、低压给排水、工矿料浆输送这类需要远距离操作截断的管路场景中，相比普通手轮直接驱动的闸阀，链轮结构的设计初衷就是解决安装位置偏高、操作空间狭窄，操作人员无法近身直接转动手轮的工况问题，比如厂区架空的物料输送管路、罐体侧方高位出料口、地坑内的排污管路这类点位，操作人员站在地面就可以通过垂下来的链条拉动链轮，带动阀杆完成闸板的启闭动作，不需要登高或者探身到狭窄空间内操作，本质上是在普通手动滑动闸阀的基础上做了操作端的适配优化，没有改变滑动闸阀本身的截断逻辑。从结构设计逻辑来看，整个阀门采用双法兰连接结构，两端法兰的螺栓孔按照通用管路法兰标准做等距排布，法兰密封面为突面形式，

　　适配同压力等级的常规管路法兰配对安装，不需要额外做转接法兰，安装时只要保证两端管路同轴度偏差在允许范围内，法兰间加装对应材质的密封垫片，对角拧紧螺栓即可完成固定，安装边界上要注意预留链轮侧的操作空间，垂下来的链条不能和周边管线、支架产生干涉，链条自然下垂的末端要距离操作地面1米到1.2米左右，方便操作人员站立时伸手就能拉动，同时阀杆伸出的箱体侧要预留足够的闸板全开行程空间，避免闸板完全退回时箱体尾部和周边结构碰撞。功能特性上，这款滑动闸门采用明杆式的滑动闸板结构，闸板沿着阀体内的导向槽做直线往复运动，密封面设置在闸板和阀体通径的贴合位置，全开状态下闸板完全退到阀腔侧的箱体内，管路通径完全打通，不会出现缩径问题，介质通过时的阻力损失很小，不管是清水、带颗粒的料浆还是粉体物料，都不容易在阀腔内积存卡涩；相比暗杆闸阀，明杆结构可以直接通过阀杆的伸出长度判断闸板的开度位置，现场巡检时不需要额外加装开度指示装置，就能直观判断阀门是全开、全关还是半开状态，日常运维的辨识度很高。设计过程中，链轮和阀杆的连接采用键传动结构，链轮转动时直接带动阀杆上的梯形螺纹副转动，将旋转运动转化为闸板的直线滑动，梯形螺纹选用耐磨的铜质螺母配合钢制阀杆，频繁操作时的磨损量更小，使用寿命更长；闸板和导向槽之间预留了合理的配合间隙，既不会因为间隙过大导致闸板晃动密封不严，也不会因为间隙过小在介质温度变化出现热胀时出现卡涩，闸板的密封面堆焊了耐磨合金层，

　　在输送带固体颗粒的介质时，抗冲刷能力比普通铸铁密封面高很多，不会因为长期冲刷出现密封面沟槽导致内漏。阀体部分采用圆筒形通径结构，通径内壁做了光滑过渡处理，没有突兀的台阶或者凸起，介质通过时不会形成涡流，对于输送粉体的工况来说，光滑内壁不容易挂料，减少了物料残留堵管的概率；外部的驱动箱体采用箱式焊接结构，把阀杆、螺纹副、闸板的非工作段都封闭在箱体内部，外部的粉尘、水汽不容易进入传动部位，日常运维只需要定期在链轮的轴承位置加注润滑脂即可，不需要频繁拆解维护传动结构。链轮的齿形按照标准滚子链参数设计，配套的链条为通用工业滚子链，后期如果链条出现磨损拉长或者断裂，不需要找厂家定制专用配件，直接采购对应规格的标准工业链条就能替换，

　　运维配件的通用性很强，适合工矿企业这类备件采购优先选通用件的场景。安装尺寸上，两端法兰的外径、螺栓孔中心距、螺栓孔数量和孔径都匹配对应公称通径的通用法兰标准，阀门整体的结构长度和同通径的普通手动闸阀保持一致，老管线改造替换旧阀门时，不需要调整两端管路的间距，直接拆除旧阀就能原位安装，改造成本很低；链轮的直径经过匹配计算，操作时的拉力在普通人正常手臂拉力范围内，不需要借助加力杆就能完成带压状态下的启闭操作，即使是公称压力1.0MPa的管路工况，单人操作也能轻松完成闸板的全行程动作，不会出现关不动或者开不到位的问题。闸板的行程做了机械限位设计，全开和全关位置都有硬限位块，不会因为操作时用力过大导致闸板脱落或者顶坏阀体结构，操作时只要拉到链条拉不动的位置就到了限位点，不需要靠手感判断是否到位，对操作人员的经验要求很低，新入职的运维人员简单说明就能正确操作。
