直通式旋转空气阀结构设计方案

　　在粉体气力输送、除尘系统灰斗卸料、粮食加工物料转运这类工况里，旋转空气阀是承担上下腔体气锁、定量给料的核心部件，这款直通式结构的设计，正是针对上下法兰垂直对接、物料靠重力下落的常规输送场景优化的。从实际使用场景来看，这类阀常安装在旋风分离器出料口、布袋除尘器灰斗下方、料仓与输送管道的衔接位置，既要保证上方料仓或者除尘腔的气压不会通过卸料通道泄漏到下方低压侧，又要把上部积存的粉状、小颗粒状物料连续均匀地给到下游输送设备，避免出现物料架桥、漏风导致的输送效率下降、除尘效果不达标的问题。

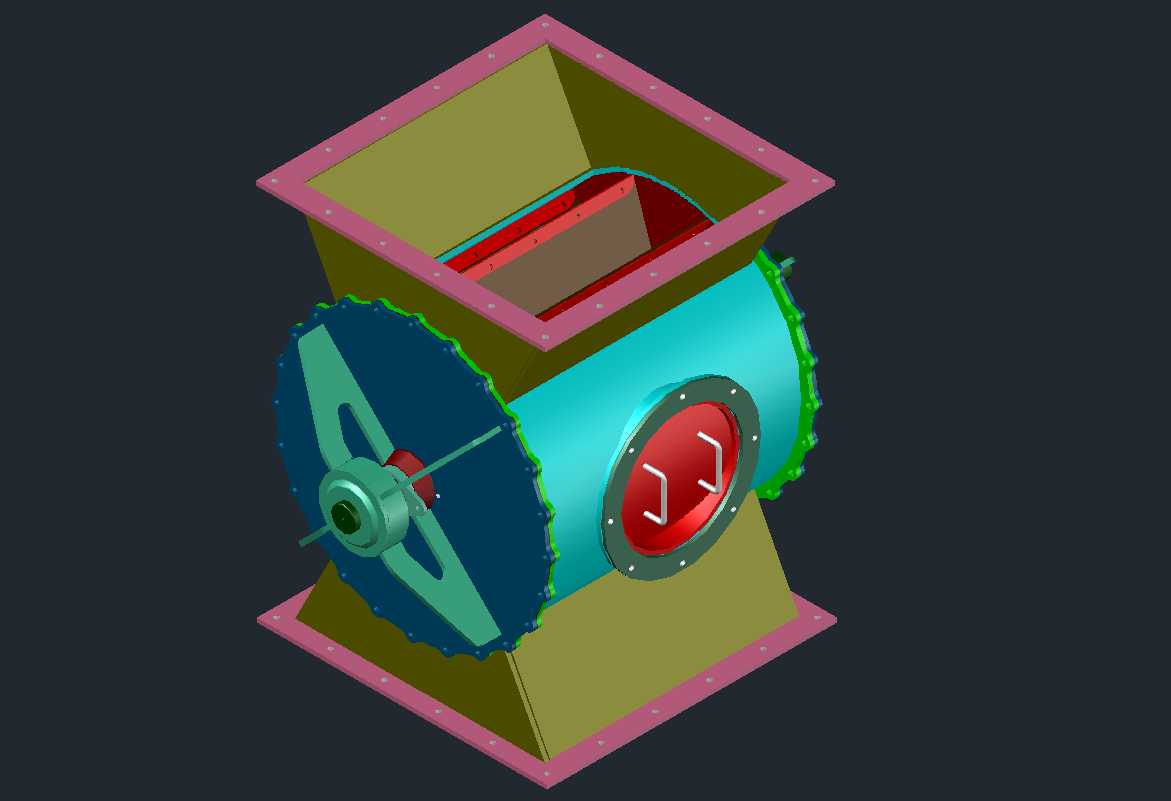

　　从功能特性上看，这款直通式旋转空气阀采用了上下等径的方形法兰接口，进出口完全对中，物料下落路径没有弯折，相比侧通或者偏置结构的卸料阀，物料通过时的阻力更小，不容易在阀腔内部积料，对于流动性一般的粉料、带有少量细小纤维状的物料适应性更好。转子部分采用了开式叶片结构，叶片边缘和阀体内壁之间预留了合理的运转间隙，既不会因为间隙过大导致气锁效果失效，也不会因为加工或者安装误差出现叶片刮蹭腔壁的问题，运转时的阻力更低，配套驱动的功率损耗更小。端盖部分采用了快开式的观察检修结构，侧面的圆形检修口不需要完全拆解端盖就能观察内部叶片的磨损情况、清理卡滞的异物，日常维护的工作量比传统全封闭端盖结构减少很多。

　　设计思路上，这款结构优先考虑了安装适配性和运转可靠性，上下连接法兰都采用了带螺栓孔的折边结构，法兰面的平面度公差控制在合理范围，安装时只需要和上下游对接法兰对齐，加密封垫后穿螺栓紧固即可，不需要额外做过渡连接。阀体的中间筒体采用卷焊成型后加工内孔的工艺，保证内壁的圆度，让转子运转时间隙均匀。两端的端盖和筒体之间采用止口定位，装配时不需要反复调整同轴度，装配效率更高。转子的叶片和轴之间采用焊接连接后整体做动平衡校正，避免高速运转时出现振动过大的问题，延长轴承和密封件的使用寿命。轴伸端的密封采用了填料密封加轴承座外置的结构，轴承和物料腔完全隔开，粉料不会进入轴承位造成轴承磨损，密封件更换时也不需要拆解整个阀体，只需要拆开外侧的压盖就能更换填料。

　　从安装边界来看，这款阀的上下法兰为方形结构，法兰边的螺栓孔均匀分布在法兰四周，安装时需要预留的操作空间主要在两侧端盖位置，尤其是带检修口的一侧，需要预留足够的空间打开检修盖板、完成日常清理和维护作业。进出口的通径和上下方的设备接口完全匹配，安装时不需要做变径处理，避免因为变径导致的物料流速变化、积料问题。设备的整体重心在筒体中心位置，安装时只需要保证上下游连接法兰的支撑强度足够，不需要额外做辅助支撑，对于安装空间高度有限的场景，这种直通式结构的整体高度比弯通式结构更低，适配性更强。

　　实际选型应用时，这种直通式旋转空气阀更适合物料靠重力自由下落的工况，转子的转速可以根据实际给料量的需求调整，转速越高给料量越大，但转速过高会导致气锁效果下降，一般工况下转速控制在每分钟20到30转区间就能兼顾给料效率和气锁性能。对于磨琢性较强的物料，还可以在叶片边缘加装可更换的耐磨密封条，磨损后只需要更换密封条，不需要整体更换转子，降低后期维护成本。阀体和物料接触的部分可以根据物料的腐蚀性选择不同的材质，普通工况用碳钢焊接做表面防锈处理即可，有腐蚀性的物料可以采用不锈钢材质加工，满足不同行业的使用需求。
