卡入式短支撑杆快接连接结构设计

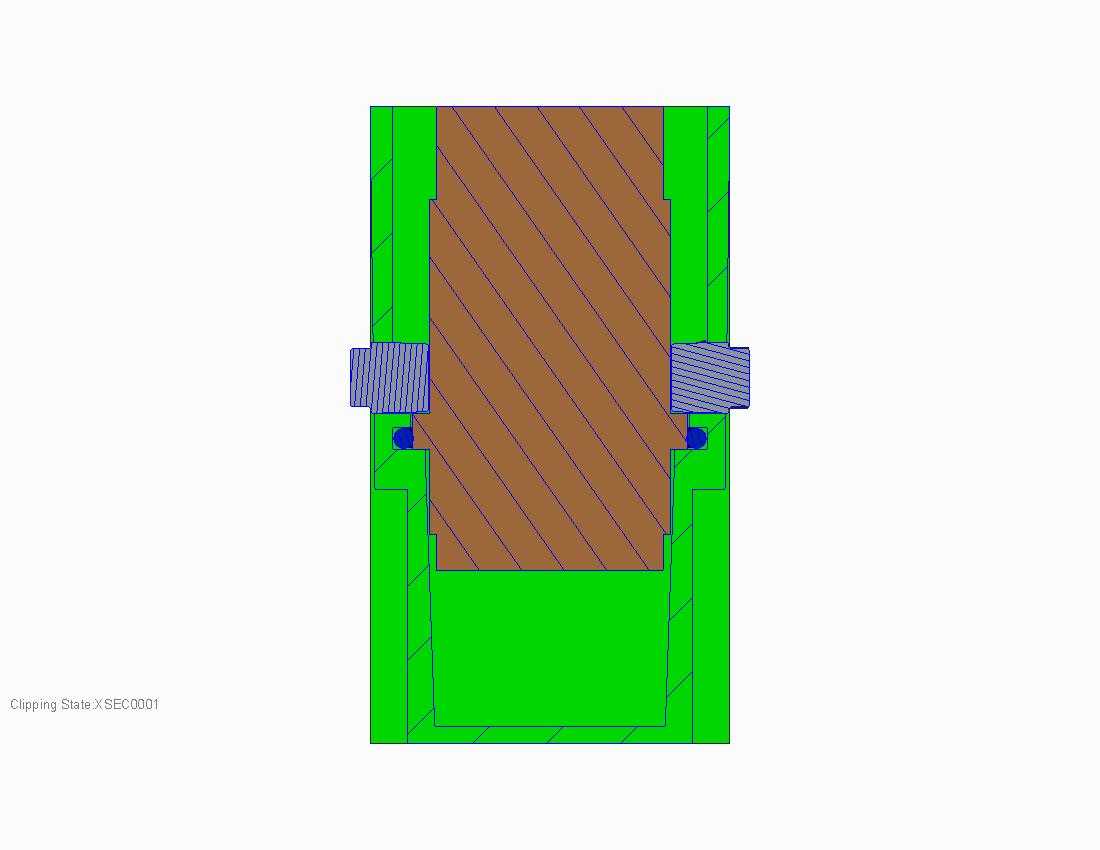

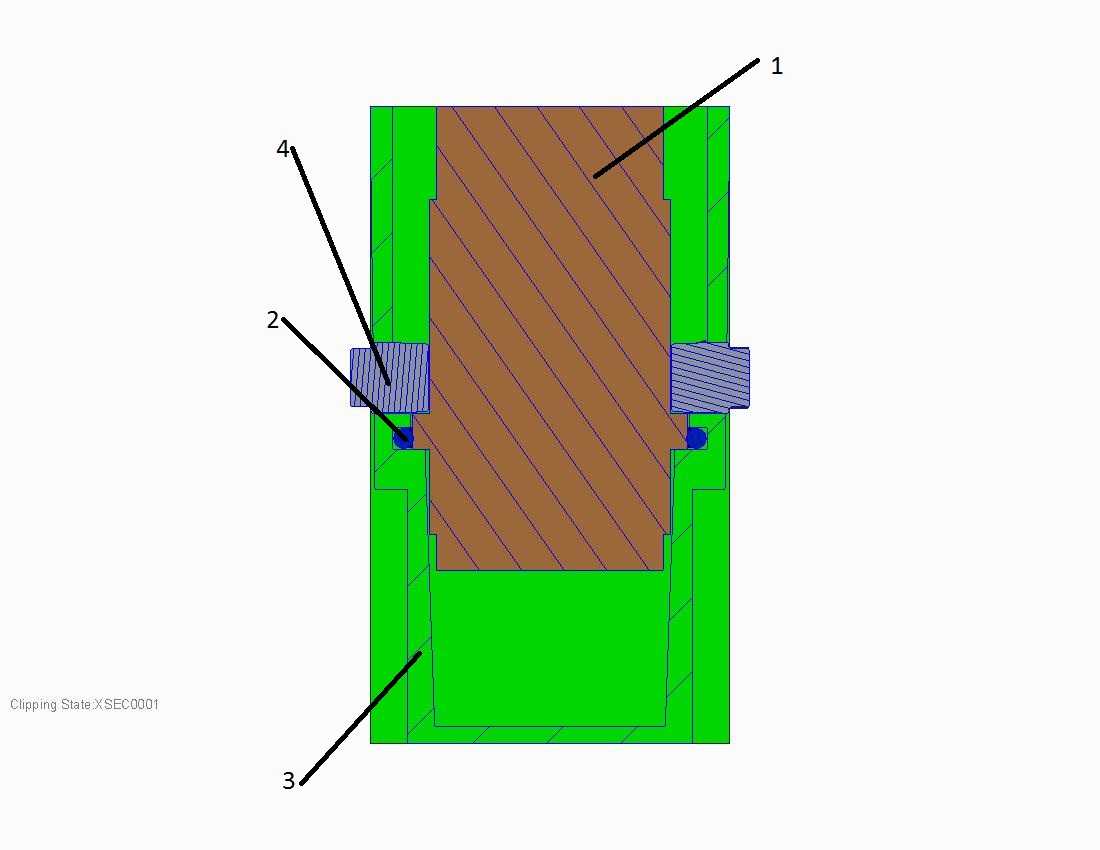

　　在通讯基站配套管路、户外通讯设备支撑组件的快速装配场景中，这类卡入式短支撑杆快速接头的应用占比正逐年提升，区别于传统螺纹连接需要反复旋拧、涂抹密封胶的繁琐流程，这类快接结构能在无额外工具的前提下完成对接，大幅缩短户外作业的装配时长，尤其适合高空、狭小空间这类操作受限的通讯设备安装场景。从结构剖面能清晰看到，整个接头采用嵌套式同轴布局，外层为绿色标识的支撑壳体，承担对接后的径向支撑与轴向限位作用，中间棕色区域为对接插入的支撑杆主体，两侧对称布置的蓝色卡合件是实现快速锁止的核心部件，卡合件下方的深蓝色密封环则承担内腔与外部的密封阻隔作用，避免户外雨水、粉尘进入连接内腔造成杆件锈蚀或者卡滞。

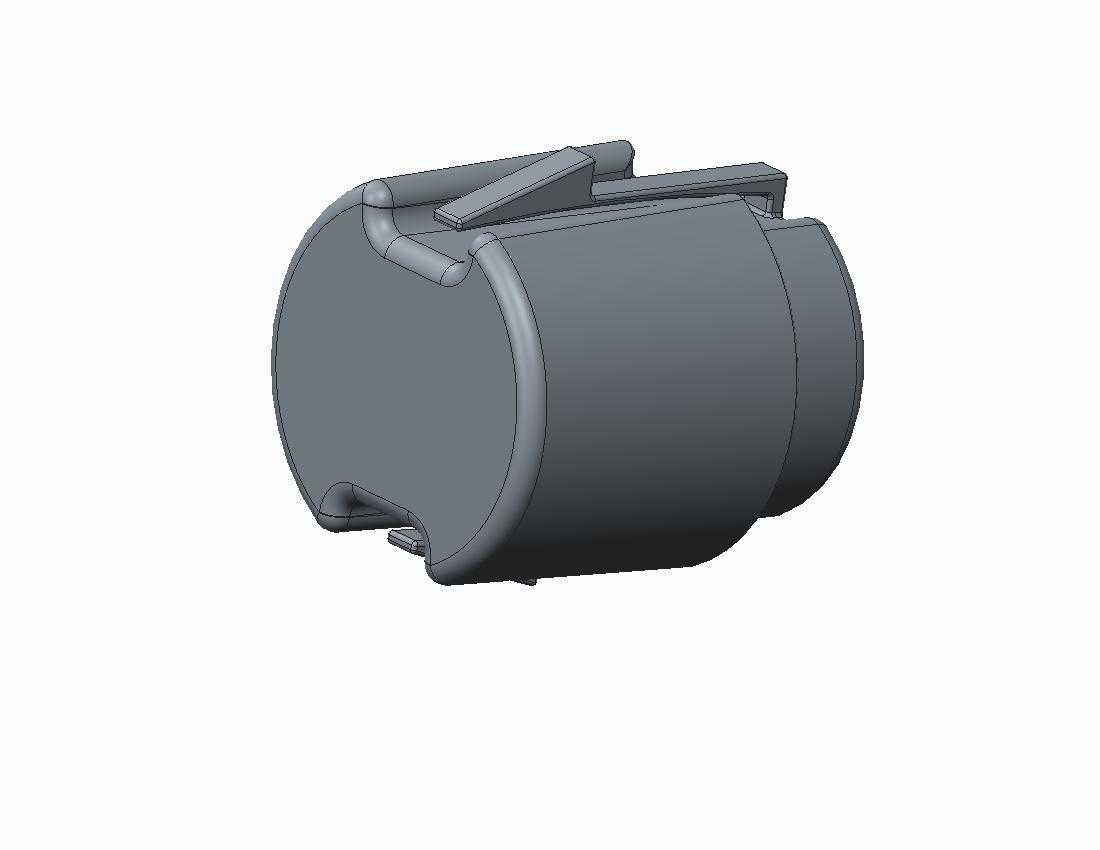

　　设计过程中优先保留了原有通用快接接口的安装尺寸边界，没有改动对接端的外径、插入深度这些行业通用的安装参数，能直接替换同规格的传统快接部件，不需要对现有设备的安装基座做额外改造，这点对于存量通讯站点的部件升级来说十分关键，能省去重新测绘、改基座的额外工作量。内腔的密封面做了适配O形环的圆弧过渡处理，区别于原有结构的直角密封槽，圆弧过渡能让O形环在杆件插入时均匀受压，不会出现边角剪切破损的问题，同时密封槽的深度经过反复校核，既能保证O形环有足够的压缩量实现IP65级别的密封效果，又不会因为压缩量过大导致插入阻力过高，影响徒手装配的操作手感。两侧的卡合件采用斜面导向设计，插入支撑杆时，杆件端部的倒角会先接触卡合件的导向斜面，

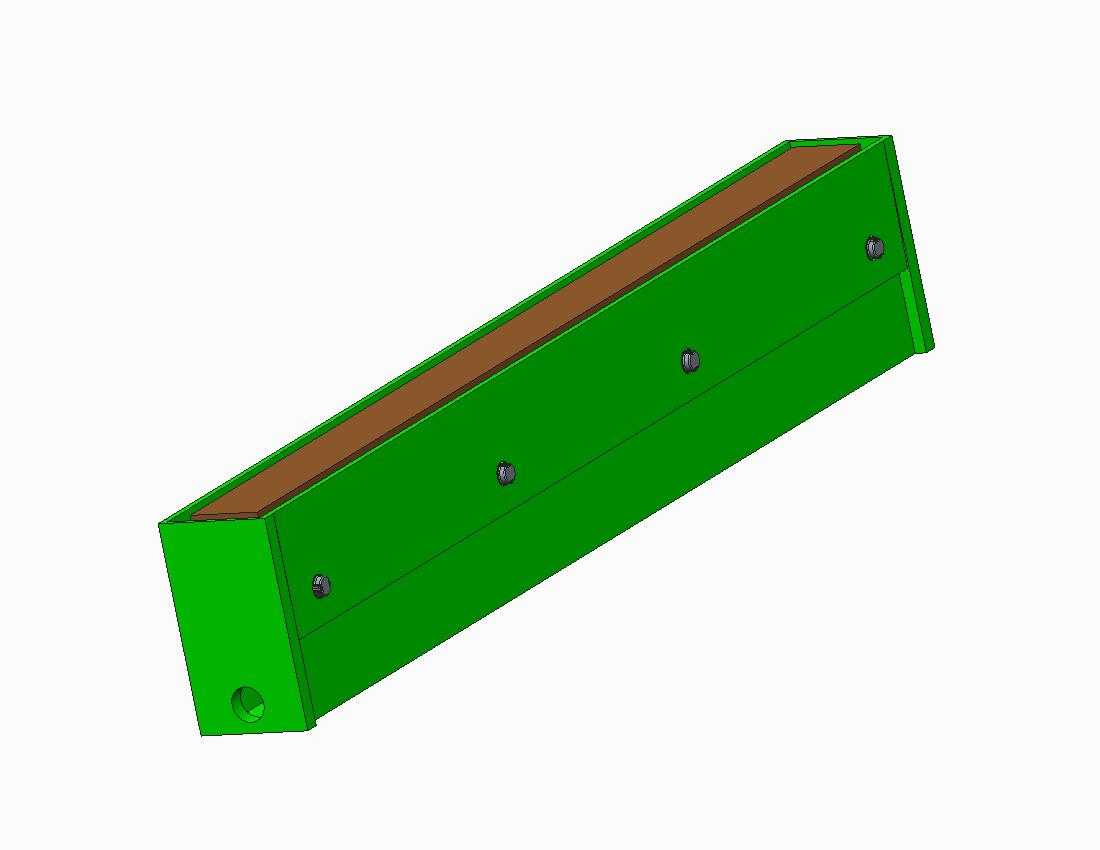

　　将卡合件向外侧推开，待杆件插入到预设深度时，卡合件会在自身弹性结构的作用下卡入杆件对应的环形卡槽内，实现轴向的锁止固定，拆卸时只需要同时按压两侧外露的卡合件端部，就能让卡合件退出卡槽，直接拔出支撑杆即可完成拆卸，整个拆装过程单人徒手即可完成，不需要借助卡簧钳、扳手这类额外工具。从安装边界来看，接头的整体外径控制在原有同规格接头的尺寸范围内，轴向总长度相比传统螺纹接头缩短了近15%，在通讯杆塔内部这类布线空间紧凑的场景中，更短的轴向尺寸能减少对周边线缆、其他支撑部件的空间干涉，壳体外侧没有突出的棱角或者外置的锁止手柄，避免了安装过程中剐蹭线缆绝缘层的风险。结构的受力路径做了针对性优化，支撑杆插入后，

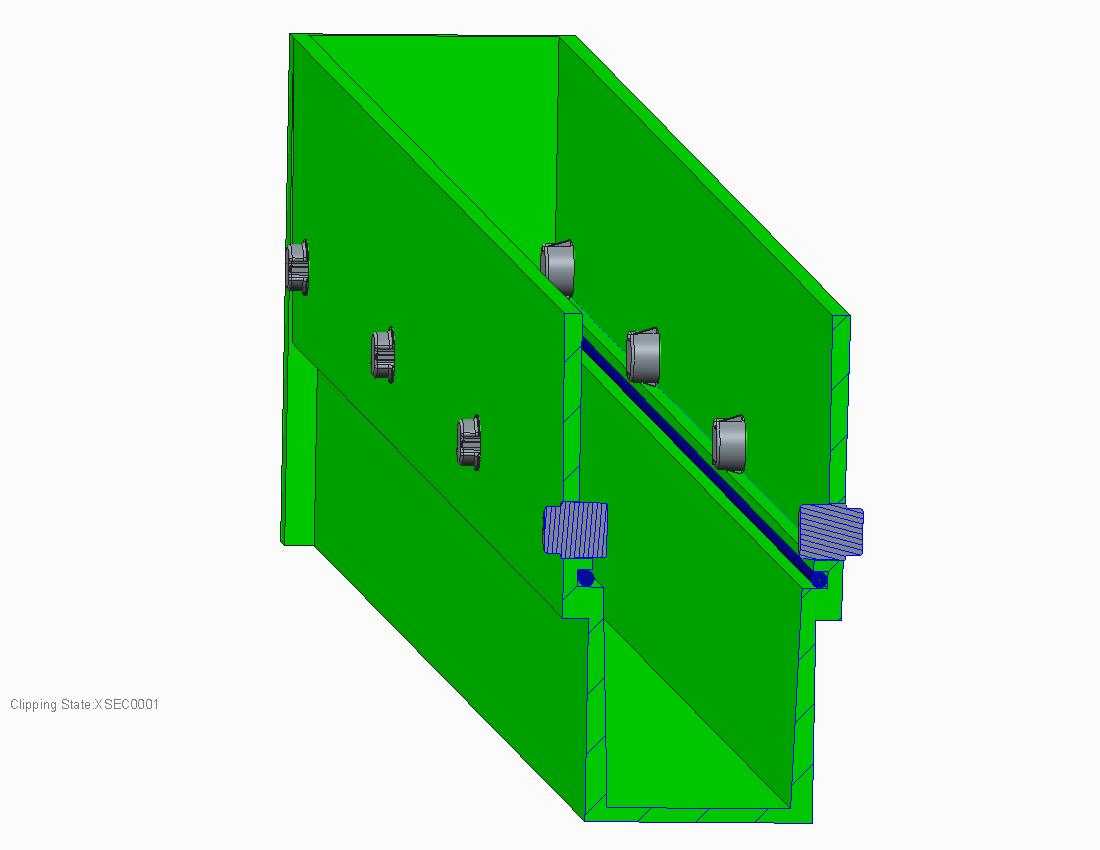

　　轴向的拉脱力会通过卡合件传递到外层支撑壳体的台阶面上，而不是直接作用在密封件上，避免长期受拉导致密封件变形失效，经过受力校核，在常规通讯支撑杆的承重范围内，卡合结构的安全系数能达到3倍以上，满足户外大风、极端温差环境下的长期使用要求。制造工艺层面，所有部件都采用常规的机加工或者注塑工艺即可实现，外层支撑壳体采用硬质工程塑料或者压铸铝合金材质，卡合件采用弹性较好的改性尼龙或者弹簧钢材质，密封环采用通用的丁腈橡胶O形圈，没有特殊的工艺要求，也不需要定制特殊的加工刀具，能有效控制批量生产的成本，同时各个部件都设计了对应的拔模斜度和装配导向角，装配过程中不会出现卡滞、装反的问题，适合自动化产线的批量组装。在实际选型应用中，这类接头不仅适用于通讯领域的短支撑杆连接，同样可以迁移到户外设备的快速支撑、小型气动管路的快接场景中，只要对接杆件的外径、卡槽尺寸匹配，就能直接替换使用，结构的通用性较强。
