150000步进行走梁挂车车轴结构设计

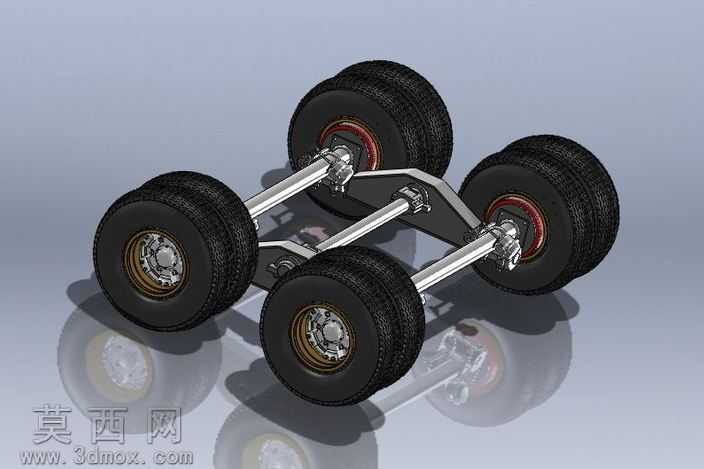

本作品为150000步进行走梁挂车车轴的三维设计成果，建模阶段采用SolidWorks平台完成全参数化零件搭建与装配约束，首先针对挂车重载行驶的工况需求，拆解车轴总成的核心构成：包含四组双胎轮组、三段式承重轴体、步进式连接梁架、轮毂制动总成等独立零件，每个零件均按照实际工程尺寸完成草图绘制、特征拉伸与倒角处理，对轴头与轮毂配合的轴肩位置、梁架与轴体连接的安装座做了公差适配的细节建模，保证装配体中各零件无干涉、配合关系符合实际机械装配逻辑。渲染阶段采用软件内置的Photoview360渲染器完成效果输出，材质分配上针对不同部件做了区分设置：轮胎部分采用添加了细微颗粒纹理的黑色橡胶材质，还原商用挂车轮胎的耐磨橡胶质感，同时调整材质粗糙度模拟轮胎使用的哑光表面；轮毂与制动鼓部分采用高反光的金属铸铁材质，添加轻微的磨损做旧效果，还原金属部件的真实质感；轴体与步进梁架部分采用哑光合金钢材质，表面做了镀锌防锈的质感处理，区分承重结构件与外观件的材质差异；场景中添加了柔和的环境反射与地面投影，让整体渲染效果更具真实感，清晰呈现各部件的结构层次。结构设计上，该行走梁挂车车轴采用三轴联动的步进梁布局，三组车轴通过异形平衡梁架连接，可在非平整路面行驶时自动调整各轴的受力分配，避免单轴过载，每组车轴两端配置双轮胎组，提升单轴承重能力以适配150吨级的重载运输需求，轴体与梁架之间采用铰接式连接结构，预留了足够的摆动行程，适配挂车在复杂路况下的行走缓冲需求，轮毂内部集成了制动鼓结构，还原了实际挂车车轴的制动安装位，整体结构完全参照重型挂车的行走系统设计逻辑，可用于机械结构教学、挂车部件设计参考等场景。设计思路上，优先保障重载工况下的结构强度，梁架部分采用变截面的异形结构设计，在轴体连接位置做了加厚处理，在非受力区域做了减重开槽，兼顾结构强度与整体轻量化，装配过程中严格按照实际挂车车轴的装配顺序添加同轴、重合、铰接等配合约束，保证整个行走机构可模拟实际的摆动动作，直观呈现步进梁车轴的工作原理。
