机加工用双槽式工件定位夹持座结构

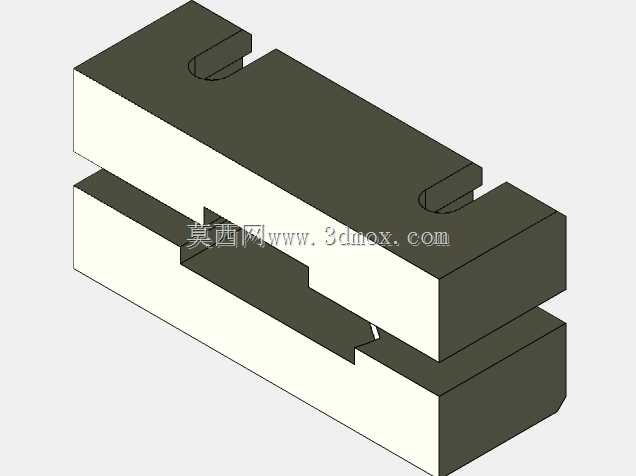

　　在离散制造的机加工、装配工位场景中，工件定位组件是保障工序一致性的核心基础工装，这款双槽式定位夹持座主要针对扁平类长条工件的工序间定位需求设计，常见于小型精密零件的铣削、钻孔、装配工位，替代传统的临时挡块、简易压块定位方式，减少装夹找正的辅助时间。从结构设计逻辑来看，整体采用上下分体式的槽型布局，上下两个平行的夹持块之间预留了适配工件厚度的通槽，两个夹持块的同侧端部都设计了内凹的卡槽结构，这个结构并非冗余设计，一方面可以在槽内嵌入弹性定位销或者硬质合金挡点，对工件的端部进行硬限位，避免工件在通槽内沿长度方向窜动，另一方面卡槽可以适配快速夹钳的压头连接，不需要额外在夹持座上加工螺纹孔来固定压具，降低了工装本身的加工难度。上下夹持块的结合面并非完全平面，在通槽的末端设计了微小的斜向让位缺口，这个细节是针对实际加工中工件边缘的毛刺、飞边预留的避让空间，避免因为工件端面存在加工残留导致定位面贴合不实，出现定位偏差的问题，很多新手设计工装时容易忽略这个细节，导致实际使用时工件无法推到位，反复调整定位块位置也无法解决定位精度问题。从安装边界来看，这款定位座的整体外形为规则长方体，底部平面为全平面安装基准，可以直接通过T型螺栓固定在机床工作台、标准治具板的T型槽上，不需要额外设计转接安装板，安装时只需要找正夹持座通槽的侧面与机床进给方向的平行度，一次找正后就可以长期重复使用，不需要每次换型都重新校准。在功能特性上，

　　这款定位座的通槽宽度是按照常用工件的厚度公差带设计的，槽宽尺寸比工件的最大实体尺寸大0.02到0.05毫米，既可以保证工件能够顺畅推入槽内，不会出现卡滞，又能限制工件在垂直于通槽方向的自由度，配合端部的挡点结构，可以完全限制工件除了压紧方向之外的五个自由度，满足机加工工序的完全定位要求。和常见的单槽定位块相比，双块夹持的结构刚性更好，在承受铣削加工的侧向切削力时，不会出现单块定位块受力倾斜的问题，上下夹持块的接触面积大，夹紧力可以均匀分布在工件的上下表面，不会因为局部夹紧力过大导致薄壁工件出现装夹变形。实际使用场景中，这类定位座经常成组使用，两个同规格的定位座沿工件长度方向布置，就可以支撑长度更长的条形工件，

　　不需要定制整体式的长定位工装，降低了工装的制造成本和存储占用空间，当加工不同宽度的工件时，只需要在两个夹持块之间增加调整垫片，就可以快速调整通槽的宽度，适配一定尺寸范围内的不同工件，不需要重新制作整套工装。设计时特意将夹持块的外露棱边做了0.5毫米的倒角处理，一方面是避免操作人员装夹工件时被锐边划伤，另一方面倒角可以引导工件顺利推入通槽，即使工件和槽口存在微小的位置偏差，也能顺着倒角滑入定位槽内，降低操作人员的装夹对位难度。夹持块的材质选用常规的45号钢调质处理，工作面淬火硬度达到HRC40到45，既保证了足够的刚性和耐磨性，长期使用不会因为工件摩擦出现定位面磨损导致精度下降，又不会因为硬度过高导致加工难度增大，

　　工装本身的制造成本可控。在装配工位使用时，这款定位座还可以配合防呆销使用，在卡槽位置安装不同直径的防呆销，就可以实现工件的正反方向防呆，避免操作人员装反工件导致批量报废，不需要额外增加复杂的防呆结构。很多小型加工厂在做小批量零件加工时，经常用角铁、废料块临时焊接定位挡块，不仅定位精度差，每次换型都要重新焊接打磨，效率极低，这种标准化的定位夹持座可以适配多种常规尺寸的工件，重复定位精度可以控制在0.02毫米以内，完全满足普通铣削、钻孔工序的精度要求，同时安装拆卸方便，不需要焊接或者破坏工作台表面，适合多品种小批量的柔性生产场景。从结构受力的角度分析，切削力主要通过工件传递到上下夹持块的结合面，再通过底部的安装面传递到工作台上，整体受力路径短，没有薄弱的悬臂结构，即使承受较大的断续切削力，也不会出现工装松动或者变形的问题，长期使用的稳定性更好。
