内六角驱动法兰式工件夹持定位组件

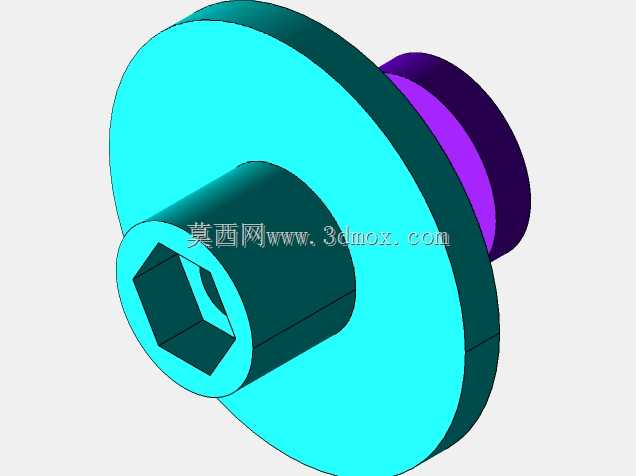

　　在精密机加工、小型零部件装配的产线工位场景中，这类带内六角驱动端的法兰式夹持组件，是完成小型轴类、套类工件快速装夹定位的核心执行部件，常配套在小型台钻、攻丝机、桌面式数控车床的工件装夹端，也可集成在半自动装配工位的工件固定模组中，替代传统三爪卡盘完成小尺寸工件的快速锁紧定位，尤其适合装夹工位空间紧凑、装夹重复定位精度要求在0.05mm以内的作业场景。从结构设计逻辑来看，该组件采用三段式同轴结构布局，最外侧的大直径法兰盘作为安装基准面，加工时严格保证法兰端面与组件轴线的垂直度公差控制在0.02mm以内，安装时法兰端面直接贴合设备安装板的定位面，通过法兰盘上均布的沉头孔完成组件与设备基体的锁固，

　　能有效抵消装夹作业时产生的径向切削力与轴向顶紧力，避免装夹过程中组件出现偏移晃动。中间段的阶梯轴结构是组件的定位导向段，轴径与设备安装板的预制安装孔采用H7/h6的间隙配合公差，装配时可直接穿入安装孔完成预定位，降低现场装配的找正难度，同时阶梯轴的轴肩位置可作为轴向定位基准，控制组件装入设备基体的深度，保证前端夹持端的伸出长度符合工位作业的空间要求。前端的内六角驱动孔是该组件的操作受力部位，采用标准内六角孔型设计，可配套通用内六角扳手完成锁紧操作，无需定制专用操作工具，现场作业人员可快速完成工件的装夹与拆卸，内六角孔的深度设计充分考虑了操作时的受力传递需求，避免锁紧时出现扳手滑脱、孔口崩裂的问题，孔口位置做了0.5mm的倒角处理，

　　既方便扳手快速插入对位，也能消除孔口的锐边毛刺，避免操作时划伤作业人员。组件后端的紫色环形结构为弹性锁紧环，采用聚氨酯材质加工，具备合适的硬度与弹性变形量，当组件锁紧时，弹性环受轴向压力产生均匀的径向膨胀，抱紧被装夹工件的内孔或外圆柱面，实现工件的无硬伤夹紧，不会在工件表面产生压痕夹伤，尤其适合表面质量要求较高的有色金属工件、薄壁套类工件的装夹作业，弹性环的变形量控制在0.3mm以内，既能保证足够的夹紧力抵消切削作业的扭矩，也不会因变形量过大导致工件出现装夹变形。从安装边界尺寸来看，大法兰盘的直径设计覆盖了常规小型装夹工位的安装孔位范围，无需额外加工转接板即可直接适配多数桌面式加工设备的标准装夹接口，

　　组件整体轴向长度控制在紧凑范围内，安装后不会过多占用工位的作业空间，给刀具进给、工件上下料预留足够的操作余量。在实际使用过程中，该夹持组件的同轴度表现稳定，重复装夹的定位偏差极小，可有效减少装夹找正的辅助时间，提升单工位的作业效率，同时结构无复杂的内部传动构件，日常维护仅需定期清理导向段与弹性环位置的切屑、油污即可，长期使用的故障率极低，适合批量加工作业的长时间连续运行工况。设计阶段针对装夹受力做了有限元校核，法兰根部、内六角孔底部等应力集中位置均做了圆角过渡处理，避免锁紧受力时出现应力开裂，各段轴径的强度冗余满足常规小型工件加工的切削力要求，不会出现装夹断裂、变形的问题。
