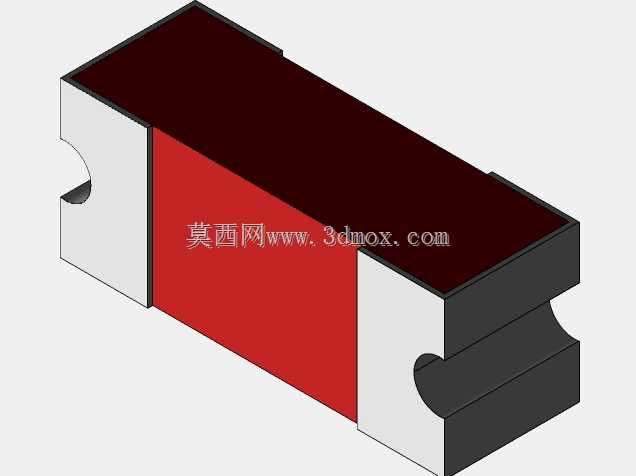

Bourns表面贴装SF-2410SP贴片保险丝

　　在消费电子、通讯终端、工业控制板卡的高密度PCB设计场景中，表面贴装式过流保护元件的选型与布局，直接决定了整机电路的故障防护可靠性与板上空间利用率。这款SF-2410SP贴片保险丝，是针对高密度贴装场景开发的慢断型表面贴装保护元件，适配回流焊标准生产工艺，能够在板卡出现异常过流时快速切断回路，避免后端核心芯片、功率器件因过流烧毁，同时兼顾小尺寸封装下的分断能力与抗浪涌性能。

　　从实际电路应用来看，这类2410封装的贴片保险丝，常被布置在板卡电源输入端口、子模块供电支路上，比如通讯终端的射频模块供电回路、便携设备的充电输入回路、工业采集板卡的传感器供电支路，都能看到同规格元件的应用。不同于传统直插式保险丝，表面贴装的结构不需要在PCB上开设过孔，能够大幅减少板上布线的过孔数量，降低高密度板的EMI设计难度，同时适配全自动SMT贴装产线的生产节奏，不需要额外的手工插装工序，能够有效提升整板的生产装配效率。

　　在产品功能特性层面，这款保险丝采用端电极焊接结构，两端的金属端帽采用多层电镀工艺，底层为镍层保证与陶瓷基体的结合强度，表层为锡层保证与PCB焊盘的焊接可靠性，能够承受多次回流焊的温度冲击，不会出现端帽脱落、镀层氧化导致的焊接虚焊问题。中间的熔丝部分采用合金材质设计，具备一定的抗脉冲电流能力，能够耐受设备开机瞬间的电容充电浪涌电流，不会出现正常开机时的误熔断问题，而当回路出现持续过流、短路故障时，熔丝能够在规定时间内快速升温熔断，可靠切断故障回路，避免故障范围扩大。本体的封装外壳采用耐高温绝缘材质，在熔丝熔断时不会出现本体炸裂、飞弧的问题，能够避免对周边相邻的贴片元件造成损伤，满足板上元件的安全间距设计要求。

　　从设计思路上看，这款元件的结构完全围绕表面贴装生产与高密度布局需求开发，本体的长宽尺寸严格遵循2410封装的行业标准，长度为6.1mm左右，宽度为2.5mm左右，本体高度控制在2.3mm以内，设计PCB封装时可以直接调用标准2410贴片元件的封装库，不需要单独定制封装尺寸，能够减少结构设计阶段的封装绘制工作量。两端的焊端尺寸经过优化，焊盘外延长度控制在0.5mm左右，既能够保证焊接时的焊锡浸润面积，提升焊接可靠性，又不会占用过多的板上布线空间，在0.5mm间距的高密度板卡上，相邻布线可以从元件侧面的安全间距内通过，不会出现焊锡连桥的风险。元件本体的侧面设计有定位缺口，在SMT贴装过程中，贴片机的视觉系统可以通过识别缺口位置判断元件的贴装方向，避免出现反向贴装的问题，同时在人工检修替换时，也可以通过缺口快速识别元件方向，提升检修效率。

　　在安装边界的设计考量上，这款保险丝的贴装高度较低，不会对板卡上方的结构件安装造成干涉，在设计板卡与外壳的间距时，只需要预留0.3mm以上的安全间隙即可，不需要为元件单独设计避让槽。焊接温度曲线适配无铅回流焊的标准要求，峰值温度可以承受260℃的短时高温，不会出现本体变形、密封失效的问题。在布局时需要注意，该元件不能布置在发热量大的功率器件正下方，避免长期高温环境导致熔丝的额定电流出现降额，影响正常的保护性能，同时在布线时，保险丝两端的走线宽度需要匹配额定电流的载流要求，避免走线本身的压降过大影响后端电路的供电稳定性。不同于一次性熔断的普通保险丝，这款慢断特性的贴片保险丝，能够更好地适配存在短时冲击电流的电路场景，比如带电机驱动、电容负载的回路，不需要刻意选择更高额定电流的保险丝来规避浪涌误断，能够在保证正常工作不受影响的前提下，提供更精准的过流保护阈值，提升电路故障防护的精准度。
