安信可NB-IoT EC-01F通讯模块结构设计

　　在物联网终端设备的结构开发流程里，通讯模组的选型与适配是决定整机通信可靠性、安装适配性的核心环节，本次梳理的NB-IoT EC-01F模组三维结构，是面向低功耗广域物联网场景做结构适配时常用的参考模型。从实际工程落地的场景来看，这类窄带物联网模组的应用覆盖范围极广，智能抄表领域的水表、燃气表、电表终端，需要依靠这类模组完成低频次、远距离的数据回传，不需要高频的大带宽传输，却对模组的待机功耗、安装空间占用有极高要求；智慧市政场景里的路灯控制器、井盖监测终端、环境监测节点，大多部署在户外隐蔽位置，供电条件有限，且安装空间被壳体、其他功能元件挤压，对模组的外形尺寸、引脚排布的适配性要求严苛；还有智慧农业里的土壤监测节点、畜禽养殖环境采集终端，工业场景里的设备状态监测传感器、资产定位标签，都会用到这类NB-IoT模组，而结构设计阶段如果没有精准的三维模型做干涉检查，很容易在打样阶段出现引脚对位偏差、模组与壳体筋位干涉、天线预留空间不足导致信号衰减等问题。

　　从模组本身的功能特性来看，EC-01F作为安信可推出的NB-IoT通讯模组，核心是实现终端设备与运营商窄带物联网网络的连接，支持低功耗模式下的长时间待机，适配多频段的NB-IoT网络通信，在结构层面，它采用了邮票孔+半孔的引脚排布设计，这种设计的优势是既可以支持SMT贴片焊接，适配批量生产的回流焊工艺，也能满足小批量试产时的手工焊接需求，引脚分布在模组的两个长边，间距符合标准的表面贴装元件引脚规范，在做PCB Layout的时候，只需要按照引脚定义预留对应的焊盘位置，不需要额外设计复杂的接插件结构，能有效节省PCB的板面空间。

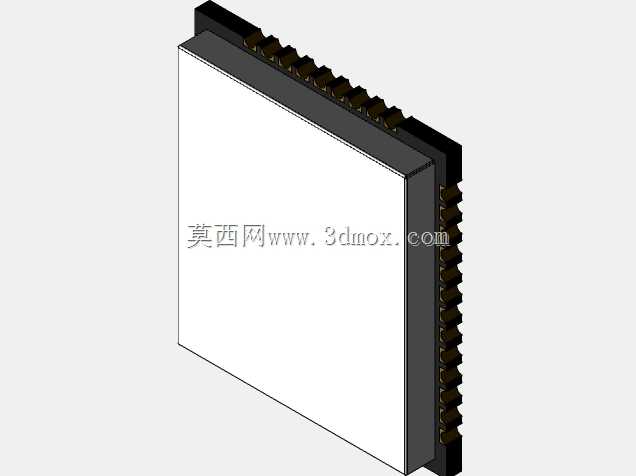

　　在做这个模组的三维建模时，设计思路完全围绕实际生产装配的需求展开，没有做多余的外观美化处理，所有尺寸都严格对标实物的公差范围：模组主体的长宽厚尺寸严格按照实物规格绘制，边缘的倒角、引脚的突出长度、每个引脚的宽度与间距都做了精准还原，甚至连模组表面屏蔽罩的接缝位置、丝印区域的预留边界都做了对应呈现，方便结构工程师在做整机设计时，准确预留模组的安装空间。安装边界的考量是这类模组建模的重点，首先是焊接后的高度边界，模组本体厚度加上焊盘焊接后的锡膏厚度，总高度需要在模型里预留足够的安全余量，避免壳体装配时压到模组表面的屏蔽罩，导致屏蔽罩变形影响内部射频电路的性能；其次是引脚的焊接安全距离，模组本体距离PCB板边缘的距离、相邻引脚之间的绝缘间隙，都在模型里做了明确的边界标注，避免Layout时走线距离引脚过近导致焊接连锡；还有天线区域的净空要求，模型里特意标注了模组射频前端对应的位置，提醒结构设计时该区域不能布置金属件、不能有壳体的金属镀层遮挡，避免影响信号收发性能。

　　在实际的结构适配过程中，很多工程师容易忽略模组的安装公差累积问题，比如PCB板的加工公差、贴片的位置公差、壳体注塑的收缩公差，这些公差累积起来很容易导致模组与壳体的干涉，这个三维模型在绘制时就考虑到了这些工程实际问题，在模组本体的外围预留了0.2mm的安全间隙，在做装配干涉检查时，只要壳体与模型的间隙大于这个预留值，就能覆盖绝大多数生产场景下的公差波动。另外，模组的邮票孔引脚设计，在建模时也还原了半孔的金属化边缘特征，方便做PCB封装的匹配检查，避免出现焊盘尺寸与引脚不匹配导致的焊接不良问题。对于需要做模组固定的场景，部分设计会在模组四角预留固定胶的点胶位置，模型里也对应留出了点胶的空间边界，提醒工程师不要在引脚区域点胶，避免胶水渗入引脚导致绝缘不良。

　　从不同应用场景的适配细节来看，比如在智能水表的设计里，模组通常是水平贴装在主控PCB上，水表的内部空间非常紧凑，电池、流量传感器、阀门控制机构都要挤在有限的表壳空间里，这个模型的精准尺寸可以帮助工程师在布局时准确计算模组的占位，把模组布置在远离电池金属外壳、远离阀门电机的位置，既避免金属遮挡信号，也避免电机工作时的电磁干扰影响通讯稳定性；在资产定位标签的设计里，很多标签会采用超薄壳体，这时候模组的厚度尺寸就尤为关键，模型里精准的厚度参数可以帮助工程师选择合适的壳体壁厚，在保证结构强度的前提下做薄整机尺寸，同时预留好电池的叠放空间，不会出现装配后壳体鼓包的问题。还有部分户外终端需要做灌封处理，模型里也还原了模组表面屏蔽罩的缝隙位置，提醒工程师在灌封时注意屏蔽罩的透气问题，避免灌封胶进入屏蔽罩内部影响电路工作。

　　总的来说，这类通讯模组的三维模型，核心价值不是做外观展示，而是为结构设计、PCB设计、生产装配环节提供精准的尺寸参考，把很多在打样阶段才会暴露的干涉、公差、适配问题，提前在三维设计阶段解决，减少打样迭代次数，缩短产品开发周期，尤其是对于物联网终端这类对成本、体积、可靠性都有严格要求的产品，每一个元件的精准建模都是提升产品落地效率的关键。
