FIBOCOM NL668 GSM 4G光纤通信模块结构

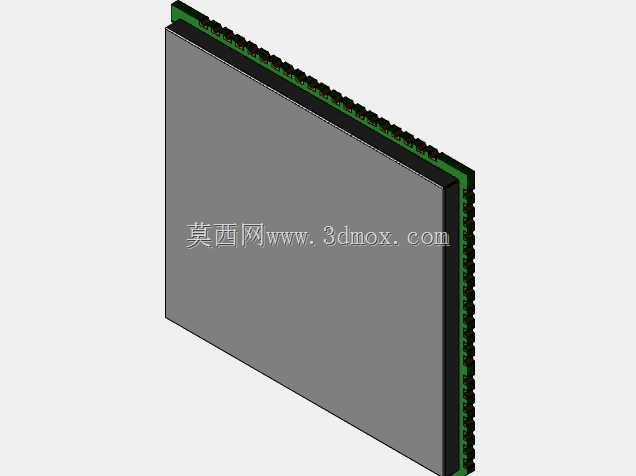

　　在工业物联网、智能终端设备的通讯链路搭建场景中，这类嵌入式通信模组是实现设备无线数据传输、光纤信号接入的核心硬件载体，很多做工业网关、远程数采终端、智能车载设备的结构工程师在选型阶段，都会优先确认这类模组的安装边界与结构细节，避免后续整机装配出现干涉问题。从实际应用层面看，该模组主要承担设备端的4G蜂窝网络接入、光纤通信信号转换传输功能，可适配户外智能监测设备、工业远程控制终端、智慧城市前端感知设备等多种场景，在高低温、强电磁干扰的工业环境下，这类板载式模组的结构稳定性直接决定了整机通讯链路的可靠性。做这类模组的三维建模时，首先要还原的是其板卡式的主体结构，主体为矩形PCB基材结构，

　　边缘排布的金手指连接引脚是建模时需要重点把控的尺寸要素，引脚的间距、伸出长度、排布位置必须严格匹配实际接插件的规格，否则后续做整机装配仿真时会出现接插件对位偏差，直接影响PCB Layout阶段的接口位置规划。从设计思路上看，这类通信模组采用标准板边插接的安装形式，没有额外的外置固定耳，完全依靠侧边排针与主板底座实现电气连接与机械固定，这种设计的优势是可以最大程度压缩整机内部的占用空间，适合对内部安装空间有严格限制的紧凑型智能设备。建模过程中需要重点关注模组的厚度方向尺寸，包括PCB基材厚度、板上屏蔽层的凸起高度、边缘排针的突出长度，这些尺寸直接决定了主板上方需要预留的安装净空，很多新手工程师在做整机堆叠时容易忽略屏蔽罩的高度差，

　　导致后续外壳装配时出现顶壳的问题。模组表面的大面积屏蔽罩结构是设计上的核心细节，整块金属屏蔽罩覆盖了核心射频电路区域，建模时要还原屏蔽罩与PCB板的贴合边界，以及屏蔽罩边缘的焊接固定点位，这些细节在做整机EMC仿真时是重要的结构参考，能帮助工程师提前评估屏蔽效能，优化整机的电磁兼容设计。从安装边界来看，该模组采用单侧直插的安装方式，插接方向垂直于设备主板，安装时除了要保证排针与底座的完全对位，还要在模组的上下两侧预留足够的插拔操作空间，方便生产组装时的模组拆装，同时要在模组远离插接端的一侧预留合理的限位结构，避免设备在振动环境下出现模组松脱的情况。在实际选型应用中，这类通信模组的结构尺寸通用性较强，可兼容同规格的其他通信模组安装位，

　　工程师在做产品平台化设计时，可以基于该模组的安装尺寸设计通用接插件底座，后续根据不同项目的通讯制式需求更换不同型号的模组，无需重新修改主板结构与外壳模具，能大幅缩短产品的迭代周期。建模时还要注意PCB板边缘的工艺细节，包括板边的倒角处理、排针根部的焊接加固区域结构，这些细节虽然不影响核心功能，但在做装配公差分析时是重要的参考依据，能帮助工程师合理设定接插件的公差配合范围，降低生产组装时的不良率。对于做智能通讯设备结构设计的工程师来说，精准的模组三维模型能直接导入整机装配环境中，完成干涉检查、安装空间校核、散热路径规划等工作，不需要再手动测绘模组尺寸，能大幅提升前期方案设计的效率，避免因为尺寸测绘偏差导致的后续结构改模问题。
